FND437Z 15*41*34MM guidano in folle la frizione del rullo che sopporta un modo
Caratteristiche
Larghezza 34 millimetri
Temperatura di funzionamento 100°C massimo
Lubrificazione a olio operativa di vita di lubrificazione
Tolleranze dell'installazione
Asse js6 (k5); hub H6
Parti di accoppiamento
L'indurimento e la molatura delle parti di accoppiamento non sono necessario.
Pulisca completamente (ungere liberamente) le parti di accoppiamento nelle vicinanze del guidano in folle la frizione come pure guidi in folle gli anelli della frizione prima della fabbricazione della misura di stampa.
Cuscinetto
Guidi in folle la frizione comprende la palla ed i cuscinetti a rulli. Il supporto sopportante esterno supplementare non è necessario.
Pressione di misura di stampa
La pressione di misura di stampa non deve applicarsi alle palle.
Pressione della direzione
La freccia sull'anello interno designa la pressione dell'anello interno
direzione.
Dati tecnici
Oggetto | FND437Z |
Materiale | GCr15 |
Diametro del foro. | 15 millimetri |
Diametro esterno. | 41 millimetro |
Larghezza (B) | 34 millimetri |
Capacità di coppia di torsione | 161 N.m |
Invadendo velocità di limitazione (corsa interna) | 1700 r/min |
Peso | 0,24 chilogrammi |
Pacchetto | Contenitore di cartone o come vostri requisiti |
Dimensioni e capacità
Designazione | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Peso | b | t | Oggetto no. |
[millimetro] | [millimetro] | [millimetro] | [Nanometro] | [RPM] | [N] | [N] | [chilogrammo] | [millimetro] | [millimetro] | ||
FND 437 M. | 15 | 41 | 34 | 176 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2,3 | 300737 |
FND 437 Z | 15 | 41 | 34 | 161 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2,3 | 300738 |
FND 442 M. | 20 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,28 | 6 | 2,8 | 300743 |
FND 442 Z | 20 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,28 | 6 | 2,8 | 300744 |
FND 453 M. | 25 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,46 | 8 | 3,3 | 300751 |
FND 453 Z | 25 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,46 | 8 | 3,3 | 300752 |
FND 459 M. | 30 | 64 | 34 | 411 | 1.100 | 12.691 | 16.320 | 0,55 | 8 | 3,3 | 300758 |
FND 459 Z | 30 | 64 | 34 | 381 | 1.100 | 12.691 | 16.320 | 0,55 | 8 | 3,3 | 300760 |
FND 463 M. | 35 | 68 | 34 | 462 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3,3 | 306528 |
FND 463 Z | 35 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3,3 | 306529 |
FND 470 M. | 40 | 75 | 34 | 550 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3,3 | 300765 |
FND 470 Z | 40 | 75 | 34 | 509 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3,3 | 300766 |
FND 473 M. | 45 | 78 | 34 | 588 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3,8 | 306532 |
FND 473 Z | 45 | 78 | 34 | 543 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3,8 | 306533 |

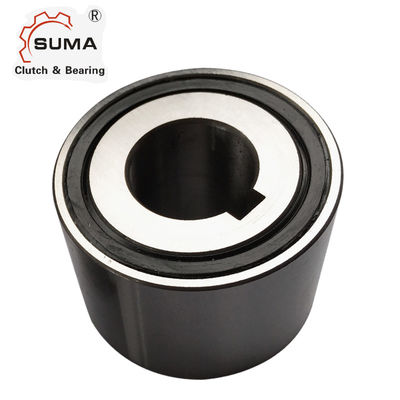

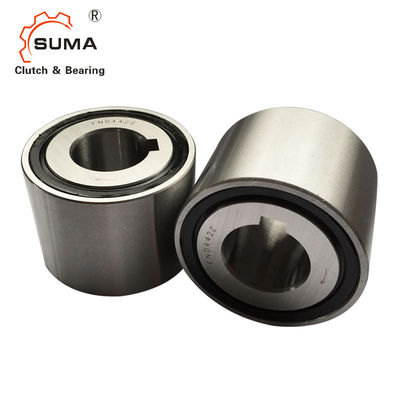

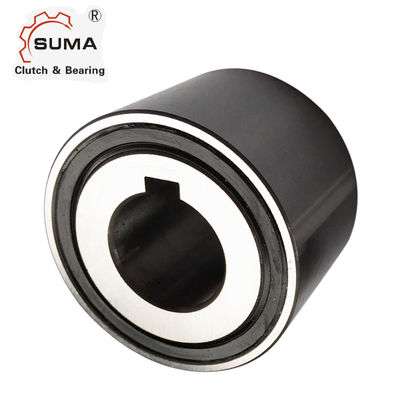

Immagini
