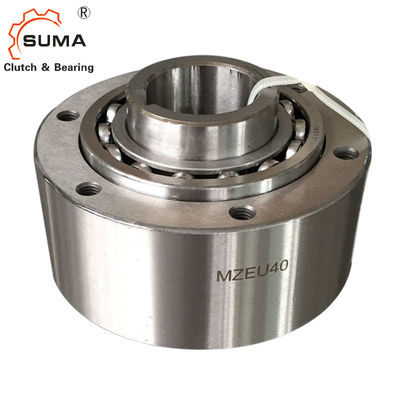

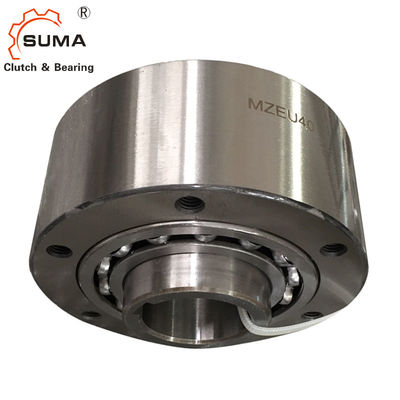

MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo
  • MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo
  • MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo
MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo

MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo

Luogo di origine La Cina
Marca SUMA
Certificazione ISO SGS
Numero di modello MZEU15
Dettagli del prodotto
Nome di prodotto:
Frizione del rullo che sopporta MZEU15
Sopportare di sostegno:
Sì
Materiale:
Sopportare GCr15 d'acciaio
DIMENSIONE:
15*68*52mm
Capacità di coppia di torsione:
100nm
Garanzia:
1 anno
Pacchetto:
Contenitore di cartone/scatola di legno
OEM:
accetti
Evidenziare:

Cuscinetto della frizione del rullo di MZEU

,

Cuscinetto della frizione del rullo GCr15

,

Cuscinetto a rulli di modo di MZEU uno

Termini di trasporto & di pagamento
Quantità di ordine minimo
1
Prezzo
USD80-USD110 PER PIECE
Imballaggi particolari
Contenitore di cartone/scatola di legno
Tempi di consegna
7-15 giorni
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Descrizione di prodotto

MZEU15 guidano in folle un cuscinetto della frizione del rullo dell'arresto di modo



Caratteristiche:





  • Raccomandiamo una tolleranza dell'asse di h7 e la scanalatura di iso R773 (BACCANO 6885,1) è standard.
  • Raccomandiamo una tolleranza della E H7 per il dente per catena ed altre parti.
  • Pulisca la superficie di entrambe l'estremità della corsa esterna e delle superfici di contatto della flangia, del dente per catena e delle altre parti.
  • Per no. di modello MZEU90 a MZEU150, applichi l'adesivo della guarnizione alla superficie della corsa esterna ad entrambe l'estremità.
  • No. MZEU12 del modello a MZEU80 pre-è unto e non richiede lubrificazione. La gamma di temperature operativa è -40C a +40C. Il modello No MZEU90 a MZEU150 richiede la lubrificazione a olio.
  • No. MZEU12 del modello ai denti per catena MZEU80 e ad altri fattori di trasmissione di coppia di torsione può essere usato con la flangia standard.
    •



  • Nell'installare le flange standard, i denti per catena ed altre attrezzature alla frizione misura loro intorno ai cuscinetti ed avvitano i bulloni in entrambe l'estremità della corsa esterna.
  • Installando sia la flangia che il dente per catena dal lato opposto, la direzione di rotazione può essere cambiata.
  • Nel montare la frizione sull'asse, applichi la pressione alla corsa interna ma mai alla corsa esterna.
  • Per le applicazioni d'indicizzazione ad alta velocità (più di 50 c/m) che un forte tipo della molla isrecommended.



Dimensioni e capacità

MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo 0


Modello
 		 Coppia di torsione
Capac






Max. Overrunning
Resistenza
Coppia di torsione
Dimensione di foro
Scanalatura

B
C
D
E
F
G
H-J
K
L
Peso
N·m. r/min r/min N·m. H7 Corsa interna   h7   PCD           C (chilogrammo)
MZEU 12 (k) 60 2.000 1.000 0,20 12 4X1.8 42 62 20 51 42 20 27 3 - 05,5 - 0,8 0,5
MZEU 15 (k) 100 1.800 900 0,20 15 5X2.3 52 68 28 56 47 25 32 3 - M5 8 0,8 0,8
MZEU 20 (k) 245 1.600 700 0,29 20 6X2.8 57 75 34 64 55 30 39 4 - M5 8 0,8 1,2
MZEU 25 (k) 425 1.600 600 0,33 25 8X3.3 60 90 35 78 68 40 40 4 - M6 10 0,8 1,8
MZEU 30 (k) 735 1.500 500 0,39 30 8X3.3 68 100 43 87 75 45 48 6 - M6 10 1,0 2,6
MZEU 35 (k) 1.015 1.400 300 0,49 35 10X3.3 74 110 45 96 80 50 51 6 - M6 12 1,0 3,2
MZEU 40 (k) 1.350 1.400 300 0,59 40 12X3.3 86 125 53 108 90 55 59 6 - M8 14 1,3 4,8
MZEU 45 (k) 1.620 1.400 300 0,69 45 14X3.8 86 130 53 112 95 60 59 8 - M8 14 1,3 6,2
MZEU 50 (k) 2.070 1.300 250 0,79 50 14X3.8 94 150 64 132 110 70 72 8 - M8 14 1,3 8,2
MZEU 55 (k) 2.400 1.300 250 0,88 55 16X4.3 104 160 66 138 115 75 72 8 - M10 16 1,5 9,5
MZEU 60 (k) 2.950 1.200 250 0,98 60 18X4.4 114 170 78 150 125 80 89 10 - M10 16 1,5 12,3
MZEU 70 (k) 4.210 1.100 250 1,27 70 20X4.9 134 190 95 165 140 90 108 10 - M10 16 1,8 18,1
MZEU 80 (k) 5.170 800 200 1,38 80 22X5.4 144 210 100 185 160 105 108 10 - M10 16 1,8 23,1
MZEU 90 (k) 12.000 450 150 4,70 90 25X5.4 158 230 115 206 180 120 125 10 - M12 20 2,0 28,1
MZEU100 (k) 17.600 400 130 5,39 100 28X6.4 182 270 120 240 210 140 131 10 - M16 24 2,0 46,3
MZEU130 (k) 24.500 320 110 6,76 130 32X7.4 212 310 152 278 240 160 168 12 - M16 24 2,5 70,2
MZEU150 (k) 33.800 240 80 8,13 150 36X8.4 246 400 180 360 310 200 194 12 - M20 32 2,5 146,3

Montaggio ed accoppiamento

MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo 1





Immagini

MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo 2

MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo 3



MZEU15 Frewheel un cuscinetto della frizione del rullo dell'arresto di modo 4
