Luogo di origine: | La Cina |
---|---|
Marca: | SUMA |
Certificazione: | ISO SGS |
Numero di modello: | MZEU30 |
Quantità di ordine minimo: | 1 |
Prezzo: | USD160-USD200 PER PIECE |
Imballaggi particolari: | Contenitore di cartone/scatola di legno |
Tempi di consegna: | 7-15 giorni |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Nome di prodotto: | Frizione del rullo che sopporta MZEU30 | Sopportare di sostegno: | Sì |
---|---|---|---|
Materiale: | Sopportare GCr15 d'acciaio | DIMENSIONE: | 30*100*68mm |
Capacità di coppia di torsione: | 735Nm | Garanzia: | 1 anno |
Pacchetto: | Contenitore di cartone/scatola di legno | OEM: | accetti |
Evidenziare: | Cuscinetti a rulli d'acciaio di MZEU,Cuscinetti a rulli d'acciaio di tolleranza H7,Acciaio del cuscinetto a rulli di tolleranza H7 |

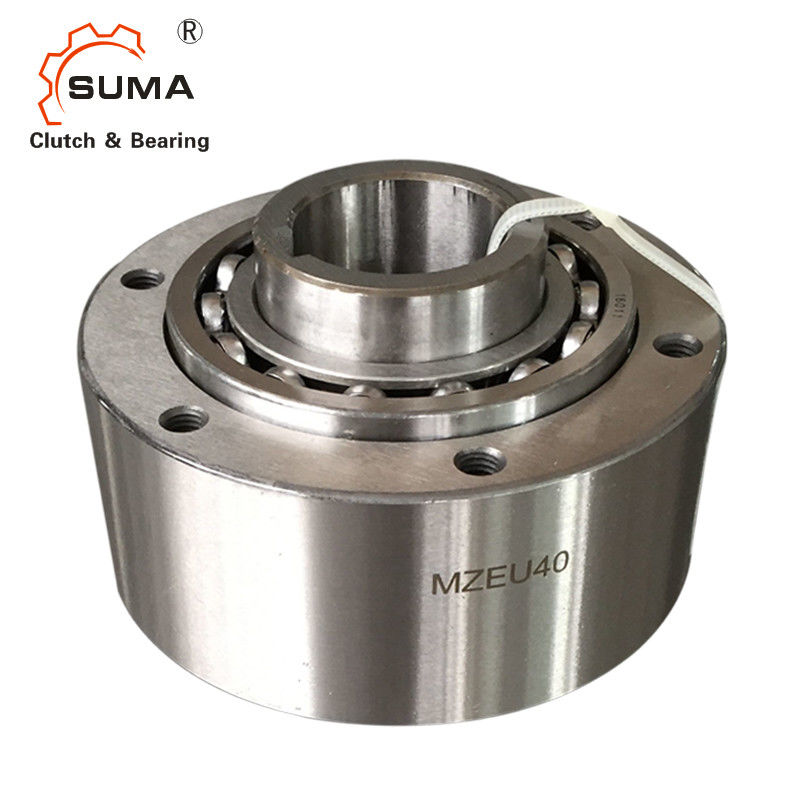

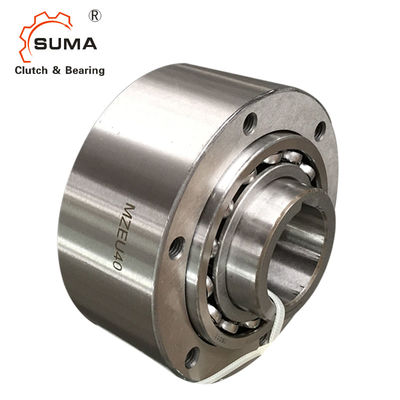

Tolleranza GCr15 di MZEU H7 735 cuscinetti a rulli d'acciaio di nanometro
1. No di modello. MZEU12 a MZEU80 pre-sono unti e non richiedono lubrificazione. La gamma di temperature operativa è – 40°C a +40°C. modellano No. MZEU90 a MZEU150 richiedono la lubrificazione a olio.
2. modello No. MZEU12 ai denti per catena MZEU80 e ad altri fattori di trasmissione di coppia di torsione può essere usato con la flangia standard. Riferisca all'esempio 1. dell'installazione.
3. Raccomandiamo una tolleranza dell'asse di h7 e la scanalatura di iso R773 (BACCANO 6885,1) è standard.
4. Raccomandiamo una tolleranza della E H7 per il dente per catena ed altre parti.
5. pulisca la superficie di entrambe l'estremità della corsa esterna e delle superfici di contatto della flangia, del dente per catena e delle altre parti.
6. Per No di modello. MZEU90 a MZEU150, applicano l'adesivo della guarnizione alla superficie della corsa esterna ad entrambe l'estremità.
7. Controlli la direzione di rotazione.
Dimensioni e capacità
Modello |
Coppia di torsione Capacità |
Max. Overrunning |
Resistenza Coppia di torsione |
Dimensione di foro |
Scanalatura |
B |
C |
D |
E |
F |
G |
H-J |
K |
L |
Peso |
||
N·m. | r/min | r/min | N·m. | H7 | Corsa interna | h7 | PCD | C | (chilogrammo) | ||||||||
MZEU 12 (k) | 60 | 2.000 | 1.000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
MZEU 15 (k) | 100 | 1.800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0,8 | 0,8 |
MZEU 20 (k) | 245 | 1.600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0,8 | 1,2 |
MZEU 25 (k) | 425 | 1.600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1,8 |
MZEU 30 (k) | 735 | 1.500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1,0 | 2,6 |
MZEU 35 (k) | 1.015 | 1.400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1,0 | 3,2 |
MZEU 40 (k) | 1.350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1,3 | 4,8 |
MZEU 45 (k) | 1.620 | 1.400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1,3 | 6,2 |
MZEU 50 (k) | 2.070 | 1.300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1,3 | 8,2 |
MZEU 55 (k) | 2.400 | 1.300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1,5 | 9,5 |
MZEU 60 (k) | 2.950 | 1.200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1,5 | 12,3 |
MZEU 70 (k) | 4.210 | 1.100 | 250 | 1,27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1,8 | 18,1 |
MZEU 80 (k) | 5.170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1,8 | 23,1 |
MZEU 90 (k) | 12.000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2,0 | 28,1 |
MZEU100 (k) | 17.600 | 400 | 130 | 5,39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2,0 | 46,3 |
MZEU130 (k) | 24.500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2,5 | 70,2 |
MZEU150 (k) | 33.800 | 240 | 80 | 8,13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2,5 | 146,3 |
Montaggio ed accoppiamento
Nell'installare le flange standard, i denti per catena ed altre attrezzature alla frizione misura loro intorno ai cuscinetti ed avvitano i bulloni in entrambe l'estremità della corsa esterna.
Installando sia la flangia che il dente per catena dal lato opposto, la direzione di rotazione può essere cambiata.
Nel montare la frizione sull'asse, applichi la pressione alla corsa interna ma mai alla corsa esterna.
Per le applicazioni d'indicizzazione ad alta velocità (più di 50 c/m) che un forte tipo della molla isrecommended.
Modello no.
corsa interna di q
corsa esterna di w
camma di e
primavera della r
sopportare di t
piatto laterale di y
MZEU K
Nessun segno: Nessuna scanalatura sulla corsa esterna.
K: Scanalatura sulla corsa esterna.
