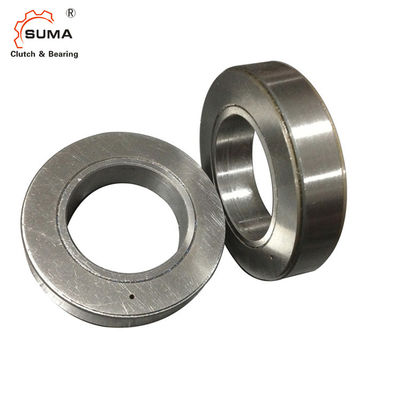

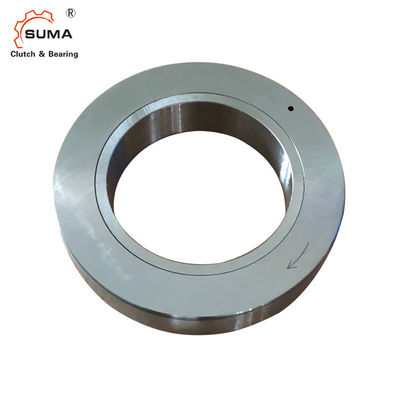

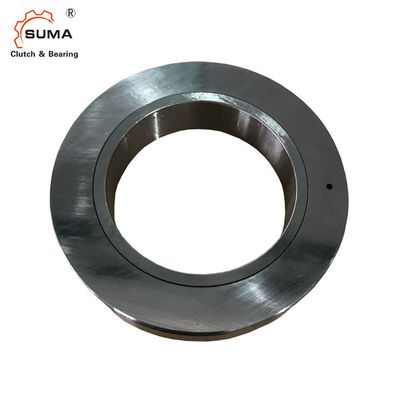

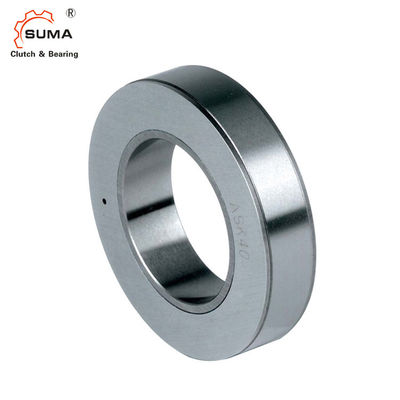

ASK50 2200RPM guidano in folle la frizione di modo del cuscinetto a rulli uno
Caratteristiche
1. Il tipo CHIEDE è un tipo del rullo guida in folle sopportare di sostegno da due file dei cuscinetti a rulli.
2. Lo spazio radiale standard è C4
3. La tolleranza dell'asse dovrebbe essere h6 o j6
4. Il tipo CHIEDE guida in folle non può accettare il carico assiale. Nei casi di tali carichi, i cuscinetti assiali devono essere forniti
Dati tecnici
Modello | ASK50 |
Materail | GCr15 |
Diametro interno | 50mm |
Diametro esterno | 80mm |
Spessore | 16mm |
Capacità di coppia di torsione | 125Nm |
Coppia di torsione di resistenza | 20Ncm |
Velocità invadente massima | 2200r/min |
Applicazione | Arresto, invadente |
Pacchetto | pacchetto del cartone/pacchetto di legno |
Termine di consegna | 5-7 giorni |
Termini di pagamento | TT, L/C, D/P, D/A, Western Union, Paypal |
Dimensioni e capacità
Tipo | Dimensione | Sopportare la serie | TKN 1) | nmax | Diametro esterno | Altezza | Sopportare i carichi | Peso | Coppia di torsione di resistenza | |
Dinamico | statico | |||||||||
CHIEDA | DP6 (millimetro) |
(Nanometro) |
(min-1) |
D (millimetro) |
L (millimetro) |
C (kN) |
C0 (kN) |
(chilogrammo) | TR (Ncm) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20,6 | 0,25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19,6 | 23,5 | 0,34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25,3 | 35,1 | 0,5 | 25 |
NOTE
1) Tmax = 2 × TKN
» Riferisca alle pagine di selezione 10 - 13
» Riferisca al montaggio ed alle pagine 16 - 19 delle istruzioni di manutenzione
Montaggio dell'esempio
