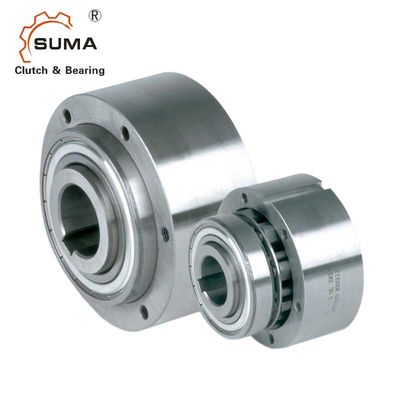

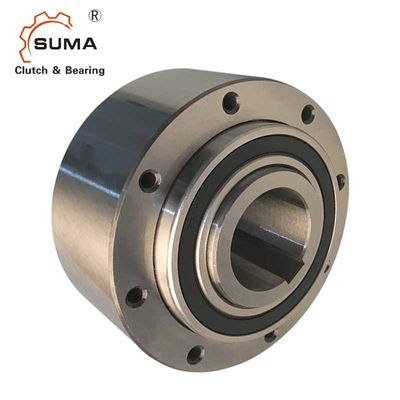

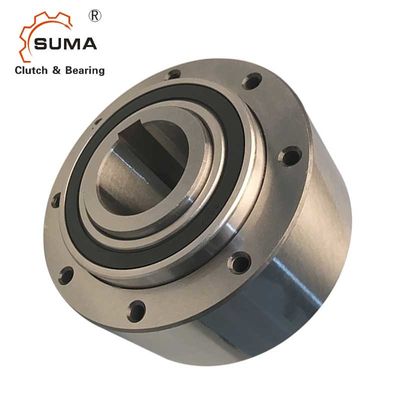

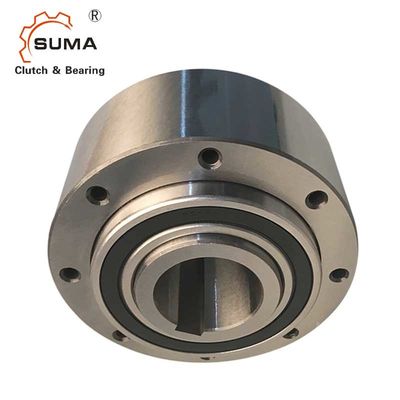

La tolleranza di AL15 ALP15 H7 guida in folle il cuscinetto della frizione del rullo
Caratteristiche
Scrive AL, ALPE sono tipo del rullo guida in folle. Queste unità fa parte del sistema modulare. Sono sopportare di sostegno, facendo uso di due 160. cuscinetti di serie e richiedere lubrificazione a olio. Queste unità possono essere utilizzate nelle progettazioni che forniscono la lubrificazione a olio e che sigillano come sull'esempio sul retro.
I cuscinetti non devono essere sollecitati lungo un asse. Tipicamente, i tipi AL, ALPE sono usati con le coperture standard che sono destinate per trasmettere la coppia di torsione e forniscono la lubrificazione a olio ed il sigillamento. Queste coperture sono utilizzate solitamente nelle paia secondo le combinazioni indicate alle seguenti pagine.
La corsa esterna del modello di AL è normale ricevere e concentrarsi tutta la componente alesata a tolleranza H7. La coppia di torsione è trasmessa dai bulloni tramite il coperchio in questo caso.
Scrive AL, ALPE sono identico salvo che il tipo ALPE ha una scanalatura sul diametro esterno per trasmettere la coppia di torsione.
Due guarnizioni di carta sono consegnate con ogni unità da disporre fra la corsa ed i coperchi esterni.
Dimensioni e capacità
Tipo | Dimensione | Invadere velocità | Numero | Peso | Coppia di torsione di resistenza | |||||||
AL ALPE |
dH7 | nimax2) | namax3) | Dh7 | D2 | z | L 1 | L4) | B | T1 | TR | |
[millimetro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | [Ncm] | ||
12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20,3 | 27 | 2,4 | 0,5 | 3,4 | |
15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30,3 | 34,1 | 2,9 | 0,8 | 4,1 | |
20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34,3 | 39,1 | 3,5 | 1 | 8 | |
25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37,3 | 42,1 | 4,1 | 1,5 | 14 | |
30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44,3 | 49,1 | 4,1 | 2,2 | 23 | |
35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48,3 | 54,1 | 4,7 | 3 | 60 | |
40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56,3 | 62,1 | 4,9 | 4,6 | 72 | |
45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56,3 | 62,1 | 5,5 | 4,7 | 140 | |
50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63,3 | 69,1 | 5,5 | 7,2 | 180 | |
55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73,1 | 6,2 | 8,6 | 190 | |
60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6,8 | 10,5 | 240 | |
70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7,4 | 13,5 | 320 | |
80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8,5 | 18,2 | 330 | |
90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8,7 | 28,5 | 650 | |
100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9,9 | 42,5 | 830 | |
120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11,1 | 65 | 1080 | |
150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12,3 | 138 | 1240 | |
200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37,3 | 42,1 | 4,1 | 1,7 | 22 |
30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44,3 | 49,1 | 4,1 | 2,5 | 37 | |
35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48,3 | 54,1 | 4,7 | 3,2 | 66 |
NOTE
1) × massimo 2 T KN di T =
» Riferisca alle pagine di selezione 10 - 13
2) eccedenze della corsa interna, valori senza guarnizioni del labbro
3) eccedenze esterne della corsa
Scanalatura a BACCANO 6885,1
4) la dimensione L include fino alla dimensione 50 il ciascuno
le guarnizioni di carta spesse da 0,25 millimetri da situare su entrambi i fronti
» Riferisca al montaggio ed alle istruzioni di manutenzione
pagine 16 - 19
