Cuscinetto della frizione del rullo
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | AS50 NSS50 |

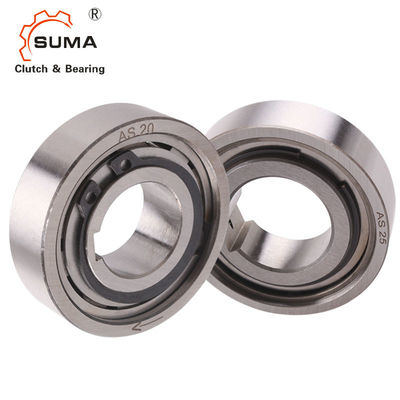

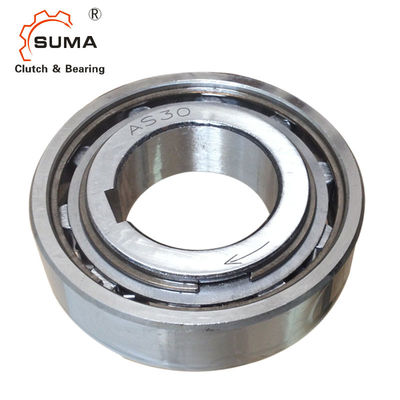

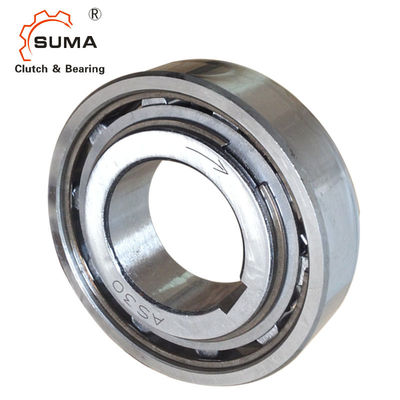

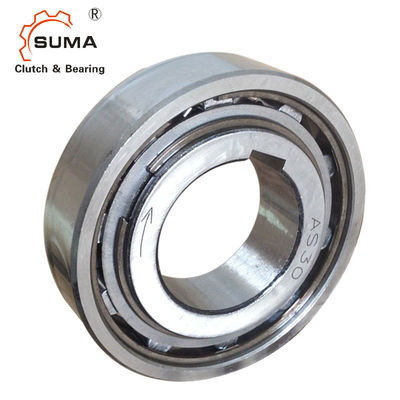

Tipo frizione del rullo NSS50 di modo di GCr15 1500RPM uno
Caratteristiche
Il tipo COSÌ è un tipo del rullo guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. Nominali fuori delle dimensioni sono lo stessi delle serie 62… cuscinetti a sfera.
Una disposizione tipica è di installare questo tipo accanto ad un cuscinetto di serie 62 all'interno delle stesse tolleranze di posizione, come indicato alla seguente pagina. La corsa interna è chiusa a chiave all'asse (eccetto un foro da 6 millimetri).
La corsa esterna ha una tolleranza positiva r6 per dare una stampa ha andato d'accordo un alloggio H7. L'alloggio esterno deve essere abbastanza forte
Per non espandersi dopo l'assemblea. Questa progettazione può accettare un cattivo allineamento assiale della corsa interna ed esterna di ± S/2.
Dati tecnici
| Nome di prodotto | Un cuscinetto della frizione del rullo di modo |
| Modello | AS50 |
| Materiale | GCr15 |
| Capacità di coppia di torsione | 230Nm |
| Diametro interno | 50mm |
| Diametro esterno | 90mm |
| Spessore | 20mm |
| Peso | 0.49kg |
| Pacchetto | Contenitore di cartone/scatola di legno, puleggia, ecc |
| Termini di pagamento | TT. L/C, D/A, D/P, Western Union |
| Termine di consegna | 2-4 giorni per il campione, 7 giorni per grande ordine |
Dimensioni e capacità
| Tipo | Dimensione |
TKN1) |
Invadere le velocità |
Peso
|
Coppia di torsione di resistenza | |||||||
| ASSE (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
| [millimetro] | [Nanometro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | [Ncm] | |
| 6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| 8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 | |
NOTE:
AS6 senza scanalatura. ØD = -0-0,009
Scanalatura AS8-12 a BACCANO 6885,1.
Altre dimensioni a BACCANO 6885,3
1) × massimo 2 T KN di T =
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
Le dimensioni di montaggio sono identiche alla serie 62 dei cuscinetti a sfera
Montaggio dell'esempio
