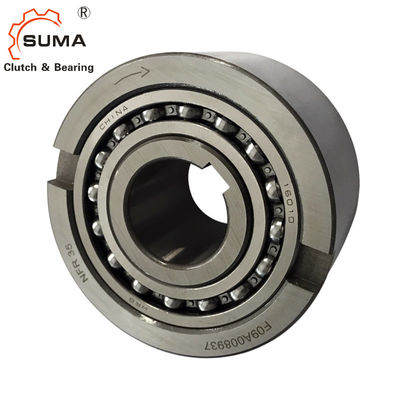

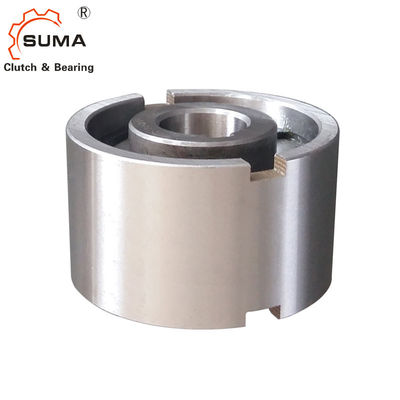

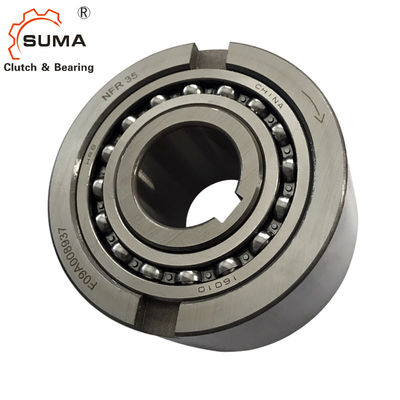

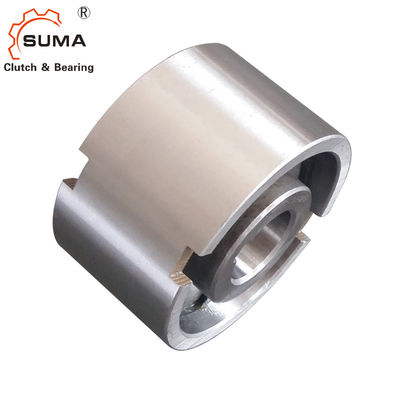

Frizione del rullo di modo di NFR30 3200 giri/min. uno con i cuscinetti a sfera
Caratteristiche
Il tipo NFR è un tipo sopportante freewheelwithout del rullo di sostegno tutto il sigillamento. La lubrificazione ed il sigillamento devono essere
fornito dall'installazione. La lubrificazione standard è olio. Le unità di dimensioni 8 - 20 usano l'acciaio su supporto sopportante d'acciaio
dalla corsa interna. Sopra la dimensione 25, due 160. i cuscinetti a sfera di serie sono utilizzati, danti un'più alta velocità invadente
capacità. Una disposizione tipica è indicata sul retro.
La corsa interna è chiusa a chiave all'asse. La corsa esterna ha una tolleranza positiva n6 per dare una stampa ha andato d'accordo un alloggio alle tacche laterali di H7.Additional provvede alla trasmissione positiva di coppia di torsione. L'alloggio deve essere abbastanza forte a non
espanda dopo l'assemblea.
Dimensioni e capacità
Tipo | Dimensione | Invadere le velocità | Peso | |||||||||||
NFR (ANR-ANG) |
dH7 (millimetro) |
TKN1 (Nanometro) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dn6 (millimetro) |
D2 (millimetro) |
D4 (millimetro) |
L (millimetro) |
Io (millimetro) |
t (millimetro) |
bH11 (millimetro) |
r (millimetro) |
r1 (millimetro) |
(chilogrammo) |
8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3,5 | 7 | 1,5 | 1,5 | 0,3 | ||
20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3,5 | 8 | 2 | 2 | 0,6 | ||
25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2,5 | 2 | 1,2 | |
30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2..5 | 2 | 1,8 | |
35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1,2 | 6 | 13 | 2,5 | 2,5 | 2,4 | |
40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2,2 | 7 | 15 | 3 | 2,5 | 3,3 | |
45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2,2 | 7 | 16 | 3 | 2,5 | 4,0 | |
50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2,7 | 8,5 | 17 | 3,5 | 3 | 5,7 | |
55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4,2 | 9 | 18 | 3,5 | 3 | 6,5 | |
60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3,2 | 9 | 18 | 3,5 | 3,5 | 8,9 | |
70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1,1 | 9 | 20 | 3,5 | 3,5 | 13,5 | |
80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3,5 | 19,0 | |
90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11,5 | 24 | 4 | 4 | 27,2 | |
100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2,6 | 14,5 | 28 | 4 | 4 | 44,5 | |
130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17,5 | 32 | 5 | 5 | 68,0 |
