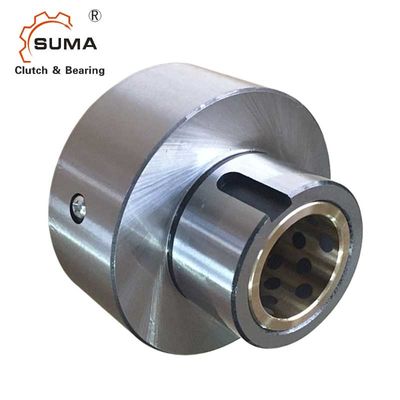

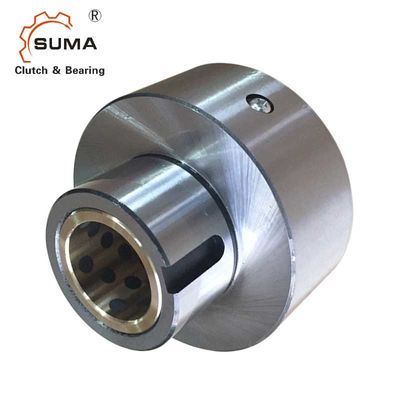

PB8 guidano in folle un cuscinetto della frizione della camma di modo

PB8 guidano in folle un cuscinetto della frizione della camma di modo

Dimensioni e capacità

Montaggio ed accoppiamento

Installazione ed uso

1. Concentricities della corsa interna e la corsa esterna sono mantenuti dal cuscinetto normale posizionato fra la corsa esterna e l'asse. Il carico radiale che lavora alla corsa esterna inoltre è sostenuto da questo cuscinetto normale. L'asse deve quindi essere estesa attraverso l'estremità esterna della corsa della frizione.

2. Non utilizzi la frizione della camma di serie del PB come accoppiamento. Usi con un accoppiamento flessibile quando collegano due assi.

3. Specifichi la destra (RH) o l'azionamento della corsa interna della mano sinistra (LH) osservato dall'estremità segnata dalla freccia nell'illustrazione qui sopra. Controlli se la rotazione della frizione è corretta prima di essere battibecco.

4. Per l'indicizzazione dell'uso, la lubrificazione a olio è raccomandata.

5. Chiave essere usato dovrebbe essere conforme a JIS B1301-1959

6. Spinga il carico dovrebbe essere sostenuto da altri dispositivi, non tramite la frizione della camma.

7. Il foro del membro determinato, quale il dente per catena sulla corsa esterna della frizione, dovrebbe incontrare la tolleranza H6 o H7 della norma di JIS.
