Cuscinetto della frizione della camma
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | MDEU15 |

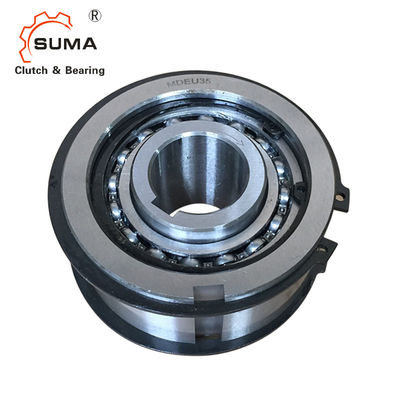

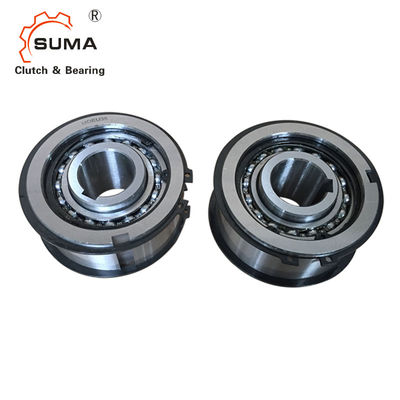

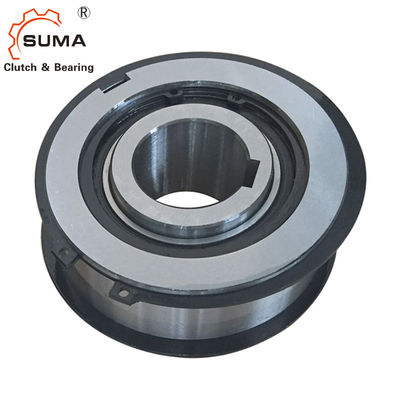

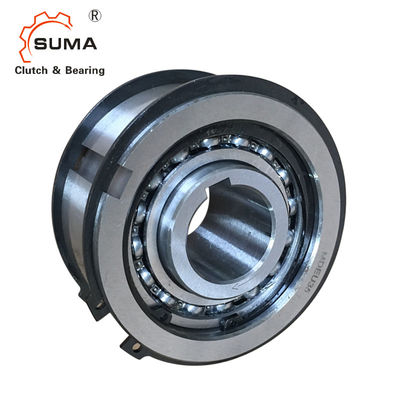

Singolo cuscinetto dello Sprag della camma di tolleranza di modo H7 di MDEU GCr15
Installazione ed uso
1. I fori della puleggia, del dente per catena, ecc., dovrebbero avere una tolleranza di H6 o di H7.
2. costruito nel tipo cuscinetto del rullo, dovuto la struttura della camma e del rullo.
3. Nell'installare la frizione della camma sull'asse, solleciti la corsa interna della frizione leggermente.
4. Non si applichi mai i carichi spinti alla frizione della camma. Altri dispositivi
Dovrebbe essere fornita per prendere i carichi spinti applicati alla camma la frizione.
5. nel caso di grandi carichi radiali applicati alla frizione della camma come l'installazione con la puleggia, un altro cuscinetto dovrebbe essere preparato in moda da potere appendere il punto dei carichi sul cuscinetto.
6. la chiave dovrebbe essere conforme all'iso R773 (BACCANO 6885,1). Nota che le dimensioni della scanalatura della corsa esterna non è conforme alle dimensioni della scanalatura che hanno citato nell'iso R773 (BACCANO 6885,1).
Dimensioni e capacità
Modello |
Coppia di torsione Capacità (N@m) |
Massimo. Invadere (r/min) Corsa interna |
Massimo. Indirizzamento (ciclo/min) |
Max.Radial Carico quando Invadere (n) |
Foro Dimensione (H7) |
Corsa interna Scanalatura |
B (h7) |
C |
D |
E |
F |
G |
H |
Io |
Corsa esterna Scanalatura |
Peso (chilogrammo) |
|
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3,5 | 0,8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3,5 | 0,8 | 6x3.5 | 0,88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3,5 | 0,8 | 8x4 | 1,1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1,7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2,1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2,7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3,2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3,8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1,5 | 16x6 | 5,3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1,5 | 18x7 | 6,1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1,5 | 20x7.5 | 7,9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1,5 | 22x9 | 9,7 |
