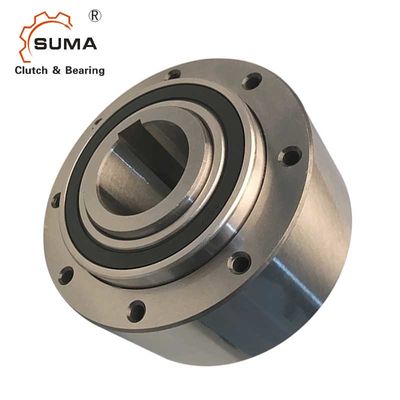

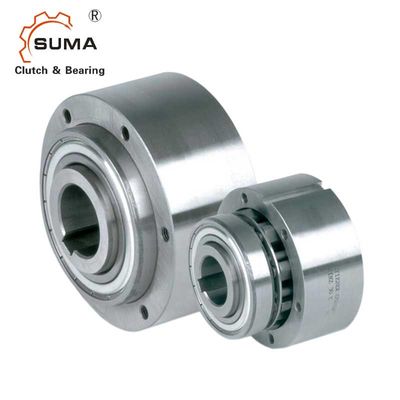

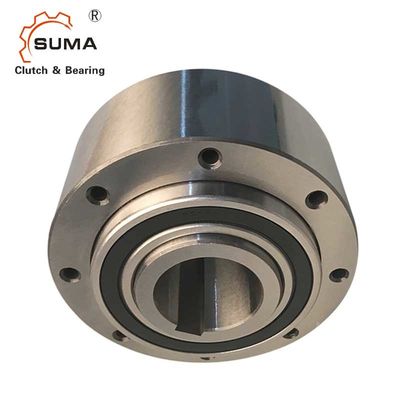

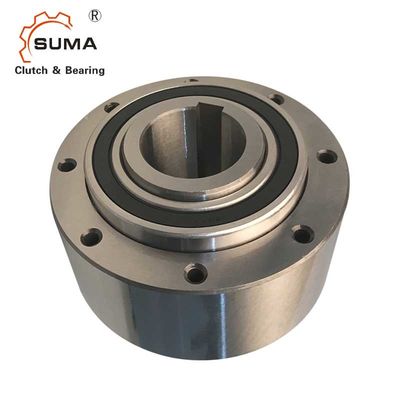

Name: Rullo 0.5KG di AL12 ALP12 guidar in follee il cuscinetto della frizione della camma
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: AL12 ALP12
Price: 90.00 USD
Availability: InStock

Casa Prodotti Cuscinetto della frizione della camma

Rullo 0.5KG di AL12 ALP12 guidar in follee il cuscinetto della frizione della camma

Dettagli:

Luogo di origine:	La Cina
Marca:	SUMA
Certificazione:	ISO SGS
Numero di modello:	AL12 ALP12

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD50-USD130 PER PIECE
Imballaggi particolari:	Contenitore di cartone
Tempi di consegna:	7-10 GIORNI
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione:	1000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	Frizione della camma che sopporta AL12 ALP12	Materiale:	GCr15 che sopporta acciaio
PESO SPECIFICO:	0.5kg	DIMENSIONE:	126242mm
Garanzia:	1 anno	Invadere velocità:	7200rpm
OEM:	accetti	Tempi di consegna:	Contenitore di cartone
Evidenziare:	Cuscinetto della frizione della camma 0.5KG , Cuscinetto della frizione della camma ALP12 , Frizione della camma dell'arresto dell'ALPE 12

Rullo 0.5KG di AL12 ALP12 guidar in follee il cuscinetto della frizione della camma

Caratteristiche

Scrive AL, ALPE sono tipo del rullo guida in folle. Queste unità fa parte del sistema modulare. Sono sopportare di sostegno, facendo uso di due 160. cuscinetti di serie e richiedere lubrificazione a olio. Queste unità possono essere utilizzate nelle progettazioni che forniscono la lubrificazione a olio e che sigillano come sull'esempio sul retro.
I cuscinetti non devono essere sollecitati lungo un asse. Tipicamente, i tipi AL, ALPE sono usati con le coperture standard che sono destinate per trasmettere la coppia di torsione e forniscono la lubrificazione a olio ed il sigillamento. Queste coperture sono utilizzate solitamente nelle paia secondo le combinazioni indicate alle seguenti pagine.
La corsa esterna del modello di AL è normale ricevere e concentrarsi tutta la componente alesata a tolleranza H7. La coppia di torsione è trasmessa dai bulloni tramite il coperchio in questo caso.
Scrive AL, ALPE sono identico salvo che il tipo ALPE ha una scanalatura sul diametro esterno per trasmettere la coppia di torsione.
Due guarnizioni di carta sono consegnate con ogni unità da disporre fra la corsa ed i coperchi esterni.

Dimensioni e capacità

Tipo	Dimensione	Invadere velocità		Numero							Peso	Coppia di torsione di resistenza
AL ALPE	dH7	nimax2)	namax3)	Dh7	D2	z	L 1	L4)	B	T1		TR
	[millimetro]	[min-1]	[min-1]	[millimetro]	[millimetro]		[millimetro]	[millimetro]	[millimetro]	[millimetro]	[chilogrammo]	[Ncm]
	12	4000	7200	62	20	3	42	20,3	27	2,4	0,5	3,4
	15	3600	6500	68	25	3	52	30,3	34,1	2,9	0,8	4,1
	20	2700	5600	75	30	4	57	34,3	39,1	3,5	1	8
	25	2100	4500	90	40	6	60	37,3	42,1	4,1	1,5	14
	30	1700	4100	100	45	6	68	44,3	49,1	4,1	2,2	23
	35	1550	3800	110	50	6	74	48,3	54,1	4,7	3	60
	40	1150	3400	125	55	6	86	56,3	62,1	4,9	4,6	72
	45	1000	3200	130	60	8	86	56,3	62,1	5,5	4,7	140
	50	800	2800	150	70	8	92	63,3	69,1	5,5	7,2	180
	55	750	2650	160	75	8	104	67	73,1	6,2	8,6	190
	60	650	2450	170	80	10	114	78	84	6,8	10,5	240
	70	550	2150	190	90	10	134	95	103	7,4	13,5	320
	80	500	1900	210	105	10	144	100	108	8,5	18,2	330
	90	450	1700	230	120	10	158	115	125	8,7	28,5	650
	100	350	1450	270	140	10	182	120	131	9,9	42,5	830
	120	250	1250	310	160	12	202	140	152	11,1	65	1080
	150	200	980	400	200	12	246	180	196	12,3	138	1240
	200	150	750	520	260	18	326	240	265	15	315	3800
	250	120	620	610	320	20	396	300	330	15	512	6100
ALM	25	2100	2800	90	40	6	60	37,3	42,1	4,1	1,7	22
	30	1700	2500	100	45	6	68	44,3	49,1	4,1	2,5	37
	35	1550	2400	110	50	6	74	48,3	54,1	4,7	3,2	66

Rullo 0.5KG di AL12 ALP12 guidar in follee il cuscinetto della frizione della camma 0

NOTE

1) × massimo 2 T KN di T =
» Riferisca alle pagine di selezione 10 - 13
2) eccedenze della corsa interna, valori senza guarnizioni del labbro
3) eccedenze esterne della corsa
Scanalatura a BACCANO 6885,1
4) la dimensione L include fino alla dimensione 50 il ciascuno
le guarnizioni di carta spesse da 0,25 millimetri da situare su entrambi i fronti
» Riferisca al montaggio ed alle istruzioni di manutenzione
pagine 16 - 19

Installazione ed uso

Rullo 0.5KG di AL12 ALP12 guidar in follee il cuscinetto della frizione della camma 1
