Cuscinetto della frizione della camma
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | LD04 |

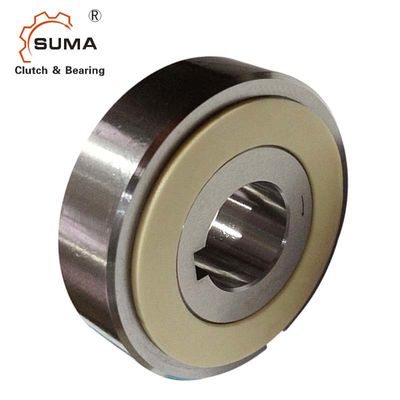

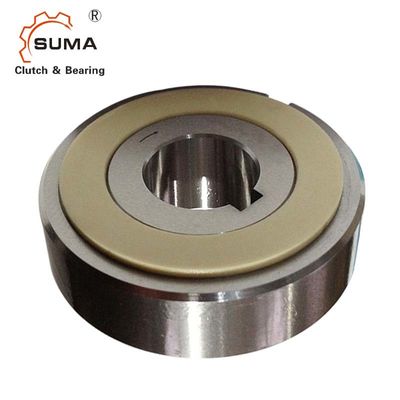

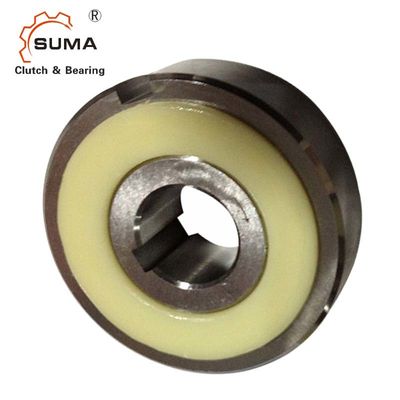

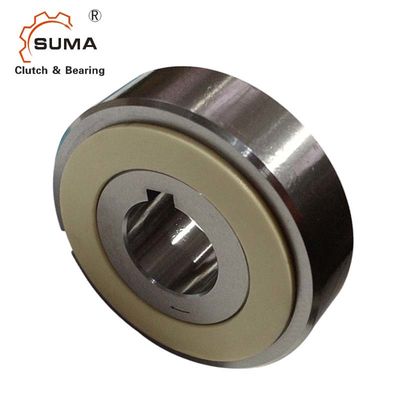

LD04 cuscinetto speciale della frizione della camma dello Sprag di modo del grasso uno
Dimensioni e capacità
Modello |
Coppia di torsione Capacità (Nanometro) |
Resistenza Coppia di torsione (Nanometro) |
Massimo. Invadere (r/min) |
min) |
Max.Radial Carico quando Invadere (kgf) |
Dimensione di foro |
B |
C |
D |
E |
Corsa esterna Scanalatura |
Peso (chilogrammo) |
||
| Corsa interna | Diametro. (H7) |
Chiave modo |
||||||||||||
| LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Montaggio ed accoppiamento
Installazione ed uso
1. la frizione della camma di serie di LD prelubricated con grasso speciale ed è pronta per usare.
Nessun lubrificante supplementare è richiesto.
2. Nell'installare la frizione sull'asse, solleciti la corsa interna della frizione leggermente con un martello molle ad impedire la frizione
Corsa esterna dallo slittare a partire dalla corsa interna.
3. sia sicuro di attaccare il piatto. Ciò impedisce alla corsa esterna di slittare a partire dalla corsa interna. See ha raccomandato
Dimensioni del piatto elencato a destra.
4. Per lubrificazione, ricopra il piatto ed il metallo spinto di grasso.
5. Non si applichi mai i carichi spinti alla frizione. Altri dispositivi dovrebbero essere forniti per prendere i carichi spinti applicati alla frizione.
6. la chiave dovrebbe essere conforme a JIS B1301-1959.
7. I fori della puleggia, del dente per catena, ecc., dovrebbero avere una tolleranza di H6 o di H7.
