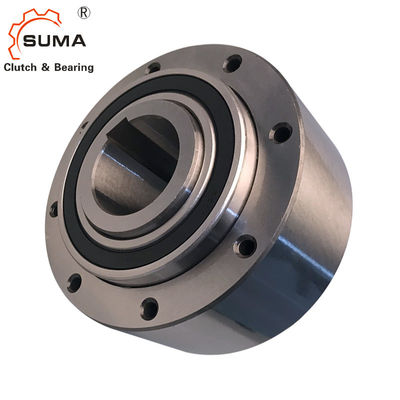

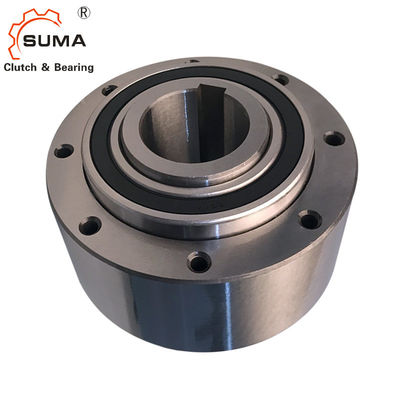

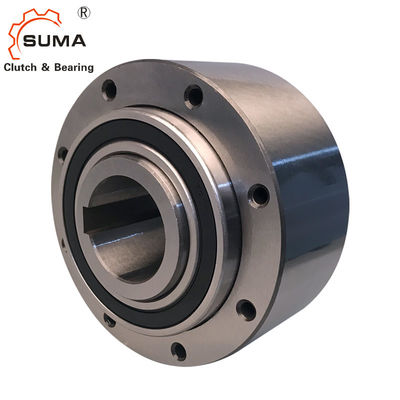

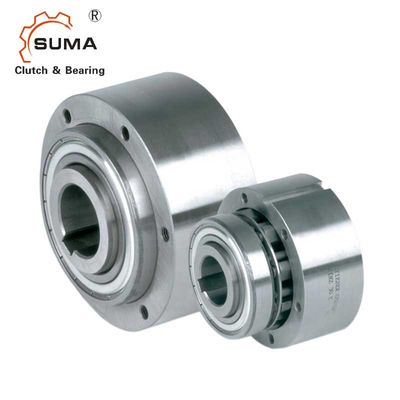

RIZ30 9000RPM guida in folle 1 frizione direzionale del cuscinetto a rulli
Caratteristica
I tipi RIZ, RINZ sono centrifuga tolgono il tipo dello sprag guida in folle con la rotazione della corsa interna. Adatto ad arresto, o ad invadere le applicazioni della frizione. Soltanto la corsa interna è progettata per guidar in follee.
Queste unità fa parte del sistema modulare di Stieber. Sono sopportare di sostegno facendo uso della serie 60. i cuscinetti, ungono lubrificato ed adattato con le guarnizioni di ZZ. Le unità sono consegnate come norma lubrificate con grasso e aspettano per installare qualsiasi in una posizione orizzontale o verticale. I tipi RIZ, RINZ sono destinati per essere usati con le coperture di serie di G. Le seguenti pagine forniscono ulteriori informazioni inportant per uso di questo tipo unità.
Se l'unità deve essere installata dentro un alloggio in cui la lubrificazione a olio è disponibile, specifichi prego il tipo RIW, RIWN. La serie di F copre da tipo GFR, GFRN poi è usata senza guarnizioni dell'asse.
Dimensioni e capacità
Tipo | Dimensione |
|
Velocità |
|
Numero |
|
Peso | ||||
RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | L 1 | L | t | |
[millimetro] | [Nanometro] | [min-1] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | ||
30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2,3 | |
35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3,2 | |
40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4,8 | |
45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7,5 | |
60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12,7 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14,5 | |
80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29,5 | |
100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42,5 | |
130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 |
NOTE
1) il × massimo 2 T KN di T = «si riferisce alle pagine di selezione 10 - 13
2) questa velocità massima permessa n della trasmissione di coppia di torsione massima non deve essere oltrepassata quando trasmette la coppia di torsione
3) questo imin invadente permissibile minimo della velocità n non dovrebbe essere ridotto nell'ambito del servizio continuo. Riduzione possibile di questa velocità minima a richiesta
4) la scanalatura di eccedenze della corsa interna a BACCANO 6885,1" si riferisce al montaggio ed alle istruzioni di manutenzione
