Arresto ad alta velocità del riduttore FXM85-40 che invade sopportare di modo della frizione una
Caratteristiche di FXM85-40 che invade il cuscinetto della frizione
Applicazione As
Per l'applicazione come arresto nelle installazioni con le alte velocità nel guidar in follee operazione.
Per l'applicazione come invadere frizione nelle installazioni con velocità bassi nel determinare operazione.
Decollo X dello Sprag
Integrato guida in folle FXM sono forniti del decollo X. dello sprag. Il decollo X dello sprag è usato per gli arresti e frizioni invadere, a condizione che nel guidar in follee l'operazione l'anello interno sta girando all'alta velocità e sta fornendo invadere le frizioni che l'operazione movente è condotta ad a bassa velocità. Nel guidar in follee l'operazione, la forza centrifuga FC induce lo sprag a togliere dalla pista esterna. In questo stato di funzionamento, guidi in folle gli impianti senza usura, cioè con tempo di impiego illimitato.
Dati tecnici di FXM85-40 che invade il cuscinetto della frizione
Oggetto | FXM85-40 |
Materiale | GCr15 |
Diametro del foro. | 45-60 millimetri |
Diametro esterno. | 175 millimetri |
Larghezza | 50 millimetri |
Capacità di coppia di torsione | 2450 N.m |
Peso | 7,4 chilogrammi |
Pacchetto | Contenitore di cartone, scatola di legno o come vostri requisiti |
Dimensioni e capacità
Tipo |
d | B | D | E | F | G | J | L | P | T | U | V | W | Z ** | Peso | |||||||
millimetro | ||||||||||||||||||||||
millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | chilogrammo | ||||
FXM 31 -17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
FXM2410-100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 |
Integrato guida in folle FXM sono sprag guida in folle senza supporto di cuscinetto e con il decollo X. dello sprag. Il decollo X dello sprag si accerta ad un'usura dell'operazione guidante in folle libera quando l'anello interno gira all'alta velocità. Guida in folle FXM sono usati come:
Arresti
Invadere le frizioni
per le applicazioni con l'alta velocità guidi in folle l'operazione del ing e quando usato come frizione invadente con l'operazione movente a bassa velocità. Coppie nominali fino a 888 000 nanometro. Fori fino a 460 millimetri. Molti fori standard sono disponibili.
Note:
La coppia di torsione ereditaria massima è 2 volte la coppia nominale specificata.
La coppia nominale teorica fa domanda soltanto per la concentricità ideale fra l'anello interno ed esterno. In pratica, la concentricità è colpita dal gioco sopportante ed errori concentrare delle parti bouring di nitrito.
Poi le coppie nominali specificate nella tavola si applicano, mentre prendendo in considerazione il attuale esaurito (T.I.R.). Più alte velocità su richiesta.

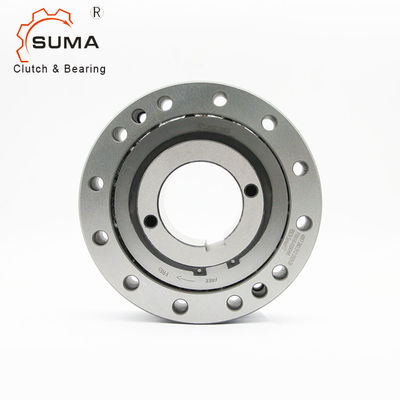

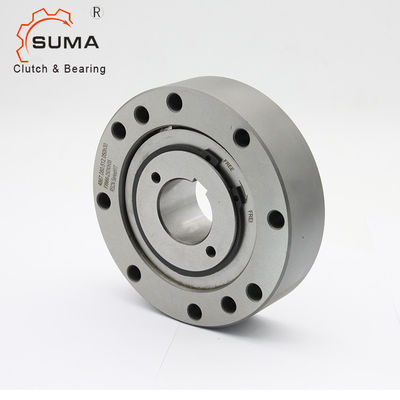

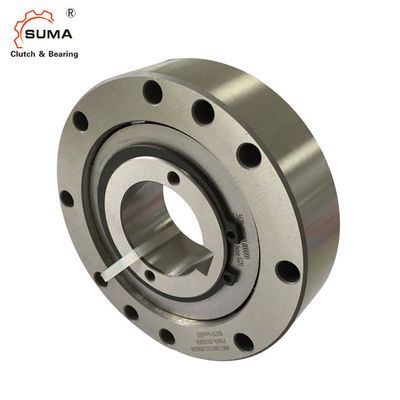

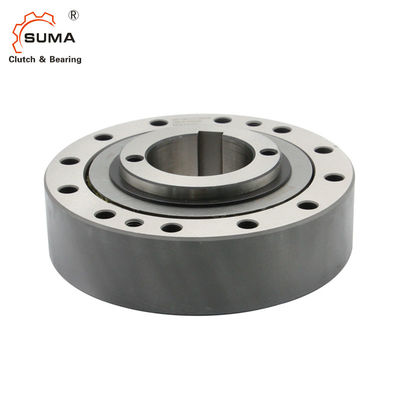

Immagini di invadere il cuscinetto della frizione
