Casa > Prodotti > Invadere il cuscinetto della frizione >
Modo F3F4 1 di GFR… F2F3 GFR… guidar in follee per innestare invadere i cuscinetti dell'arresto
  • Modo F3F4 1 di GFR… F2F3 GFR… guidar in follee per innestare invadere i cuscinetti dell'arresto
  • Modo F3F4 1 di GFR… F2F3 GFR… guidar in follee per innestare invadere i cuscinetti dell'arresto
  • Modo F3F4 1 di GFR… F2F3 GFR… guidar in follee per innestare invadere i cuscinetti dell'arresto
  • Modo F3F4 1 di GFR… F2F3 GFR… guidar in follee per innestare invadere i cuscinetti dell'arresto

Modo F3F4 1 di GFR… F2F3 GFR… guidar in follee per innestare invadere i cuscinetti dell'arresto

Luogo di origine La Cina
Marca SUMA
Certificazione ISO SGS
Numero di modello GFR… F2F3/GFR… F3F4
Dettagli del prodotto
Nome di prodotto:
Invadere il cuscinetto della frizione
Materiale:
GCr15 che sopporta acciaio
Capacità di coppia di torsione:
70000Nm
Velocità di rotazione:
200rpm
PESO SPECIFICO:
214kg
Garanzia:
1 anno
DIMENSIONE:
150*400*246mm
OEM:
accetti
Evidenziare:

Invadere della frizione F2F3

,

1 invadere della frizione di modo

,

1 modo guida in folle la frizione

Termini di trasporto & di pagamento
Quantità di ordine minimo
1
Prezzo
USD600-USD650 PER PIECE
Imballaggi particolari
Caso di legno
Tempi di consegna
10-15 giorni
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione
1000pcs al mese
Descrizione di prodotto

Il modo F3F4 1 di GFR… F2F3 GFR… guida in folle invadere della frizione

Cuscinetti dell'arresto

Caratteristiche


Tipi GFR. F2F3/F3F4 sono tipo del rullo guidano in folle, autonomo, sigillato e sopportare di sostegno, facendo uso di due 160. cuscinetti di serie.

Utilizzano il modulo basso di GFR. Le unità devono essere lubrificate prima dell'uso se sono consegnate smontate e comunque per la combinazione F3F4. Queste combinazioni della copertura soprattutto sono usate come arresti, come indicato sul retro. La copertura F3 funge da braccio di coppia di torsione ed ha un bullone integrato di arresto. Il bullone di arresto dovrebbe entrare in scanalatura in una parte fissa della macchina.

Le coperture F2 e F4 sono utilizzate per chiudere l'unità. Sono fornite di 3 viti per il materiale da otturazione, lo scolo ed il livello dell'olio.

Dati tecnici




L_V7IR6S~MB (D3KE$DQEUG.png



Dimensioni e capacità

Tipo Dimensione Coppia di torsione Velocità invasa DIMENSIONI Peso









GFR. F2-F3
GFR. F3-F4
dH7 TKN1) nimax2) D D2 C L 1 L2 L3 L4 F E L5 f
[millimetro] [Nanometro] [min-1] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [chilogrammo]
12 55 3100 62 20 10 42 64 10 13 59 44 6 0,5 1,4
15 125 2800 68 25 10 52 78 10 13 62 47 10 0,8 1,8
20 181 2400 75 30 12 57 82 11 15 72 54 10 0,8 2,3
25 288 1600 90 40 16 60 85 14 18 84 62 10 1 3,4
30 500 1300 100 45 16 68 95 14 18 92 68 10 1 4,5
35 725 1200 110 50 20 74 102 18 25 102 76 12 1 5,6
40 1025 850 125 55 20 86 115 18 25 112 85 12 1,5 8,5
45 1125 740 130 60 25 86 115 22 25 120 90 12 1,5 8,9
50 2125 580 150 70 25 94 123 22 25 135 102 12 1,5 12,8
55 2625 550 160 75 32 104 138 25 30 142 108 15 2 16,2
60 3500 530 170 80 32 114 147 25 30 145 112 15 2 19,3
70 5750 500 190 90 38 134 168 30 35 175 135 16 2,5 23,5
80 8500 480 210 105 38 144 178 30 35 185 145 16 2,5 32
90 14500 450 230 120 50 158 192 40 45 205 155 16 3 47,2
100 20000 350 270 140 50 182 217 40 45 230 180 16 3 76
130 31250 250 310 160 68 212 250 55 60 268 205 18 3 110
150 70000 200 400 200 68 246 286 55 60 325 255 20 4 214

Note:

1) × massimo 2 T KN di T =

2) Eccedenze della corsa interna
3) eccedenze esterne della corsa

Montaggio dell'esempio

Io} WI] IK8Q {9 ({Z (ROMIJX_U.png
Immagini

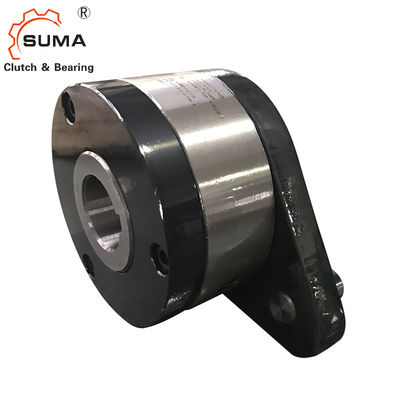

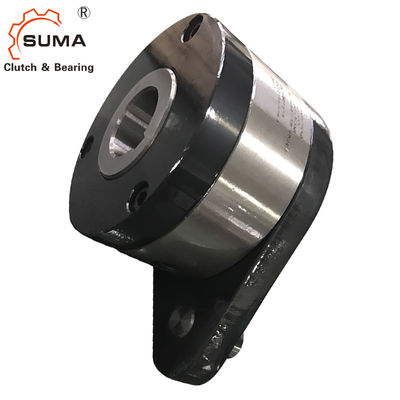

Modo F3F4 1 di GFR… F2F3 GFR… guidar in follee per innestare invadere i cuscinetti dell'arresto 2

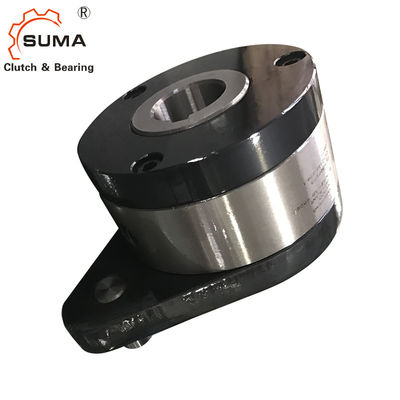

Modo F3F4 1 di GFR… F2F3 GFR… guidar in follee per innestare invadere i cuscinetti dell'arresto 3
