ESG2 che invadono l'indirizzamento GCr15 guidano in folle la frizione
Caratteristica

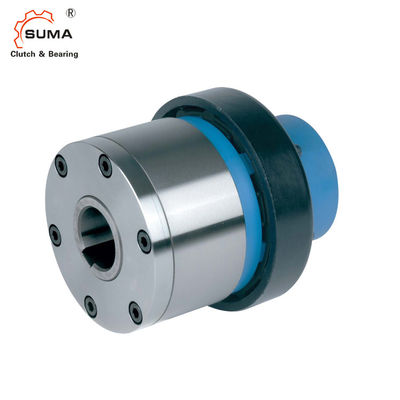

Il tipo RIZ. .ESG2 è una centrifuga toglie il tipo dello sprag guida in folle quando la corsa interna sta invadendo. Soltanto questa corsa è progettata per guidar in follee.
È un'unità autonoma progettata per invadere le applicazioni della frizione. È utilizzato tipicamente negli azionamenti di movimento strisciante in cui la velocità invadente è alta, ma nella velocità dell'azionamento basso e non supera la velocità guidare massima specificata nella tavola.
È un tipo RIZ (" vedi la pagina 84 per ulteriori informazioni) fornito di accoppiamento elastico di es e di copertura G2. Il tipo di es è un accoppiamento irregolare, economico ed adatto a molte applicazioni.
La corsa interna deve invadere e sarà collegata all'asse guidata della macchina. Quando completo ordinato, l'unità è consegnato unga lubrificato, pronto per installazione orizzontale o verticale.
Dimensioni e capacità
Tipo | Dimensione |
|
|
Velocità |
|
Peso | |||||
RIZ. .ESG2 | dH7 | Es | TKN | nmax1) | nmin2) | nmax3) | dK1H7 | D | L1 | b1 | |
[millimetro] | [Nanometro] | [min-1] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | ||
30 | 10 | 80 | 290 | 700 | 9000 | 10. 45 | 100 | 68 | 17 | 5 | |
35 | 16 | 250 | 280 | 670 | 8500 | 10. 50 | 110 | 74 | 19 | 6,6 | |
40 | 25 | 400 | 260 | 630 | 7500 | 15. 55 | 125 | 86 | 22 | 9,9 | |
45 | 40 | 625 | 255 | 610 | 6700 | 20. 60 | 130 | 86 | 26 | 11,3 | |
50 | 63 | 1000 | 235 | 560 | 6000 | 20. 70 | 150 | 94 | 30 | 16,7 | |
60 | 100 | 1600 | 210 | 510 | 5300 | 25. 75 | 170 | 114 | 35 | 24 | |
70 | 160 | 2500 | 195 | 470 | 4000 | 30. 80 | 190 | 134 | 41 | 32,5 | |
80 | 400 | 5000 | 155 | 375 | 4000 | 45. 100 | 210 | 144 | 56 | 52 | |
90 | 630 | 7500 | 145 | 350 | 3000 | 60. 120 | 230 | 158 | 64 | 78 | |
100 | 1000 | 12500 | 140 | 340 | 2400 | 75. 140 | 270 | 182 | 75 | 136 | |
130 | 1600 | 20000 | 130 | 320 | 2400 | 90. 160 | 310 | 212 | 85 | 199 |
NOTE
1) Questa velocità massima permessa n della trasmissione di coppia di torsione massima non deve essere oltrepassata quando trasmette la coppia di torsione
2) Corsa interna
Questo min invadente permissibile minimo della velocità n non dovrebbe essere ridotto nell'ambito del servizio continuo.
Riduzione possibile di questa velocità minima a richiesta
3) Corsa interna
Scanalatura a BACCANO 6885,11
Nell'ordinare, specifichi prego il diametro alesato di d K e la direzione di rotazione veduti dal „A della freccia «: Corsa interna del „R «
le eccedenze nel senso orario, „L «eccedenze della corsa interna nel senso antiorario «si riferiscono al montaggio ed alle istruzioni di manutenzione
