| Luogo di origine | La CINA |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | AV20 AV25 |

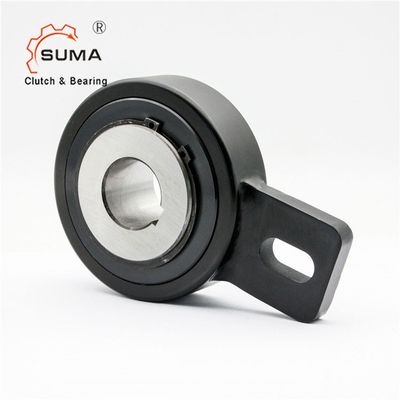

Frizione dell'arresto di Holdback di AV20 AV25 che sopporta un modo per il sistema di trasportatore
Caratteristiche della frizione dell'arresto di holdback
Il tipo frizione dell'arresto di AV20 è un tipo del rullo guida in folle. È autonomo, concentrato dai cuscinetti normali per le velocità di rotazione basse e sigillato facendo uso delle tenute a labirinto metalliche protette dello schermo. Merci ampiamente usate sull'elevatore, sul trasportatore, sulla gru del grano, ecc
L'unità è consegnata unge lubrificato, pronto ad installare in una posizione orizzontale o verticale.
Soprattutto usato come arresto, la capacità di coppia di torsione è alta per un ingombro minimo.
Il braccio di coppia di torsione ed i cuscinetti non devono essere precompressi. La progettazione del rullo fa il tipo ideale di avoirdupois per le applicazioni d'indicizzazione leggere.
P
Dimensioni e capacità della frizione dell'arresto di holdback
| Tipo | Dimensione | TKN1) | Invadere velocità | Peso | Coppia di torsione di resistenza | ||||||||||
| Avoirdupois | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [millimetro] | [Nanometro] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
