Cuscinetto dell'arresto
>
|
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | FRHD1200 |

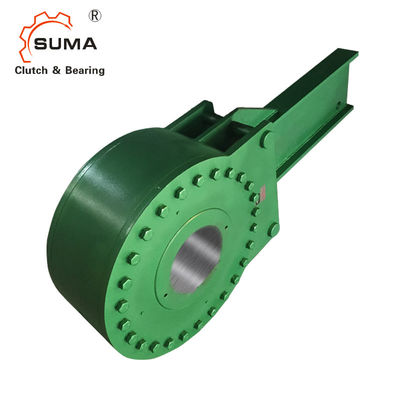

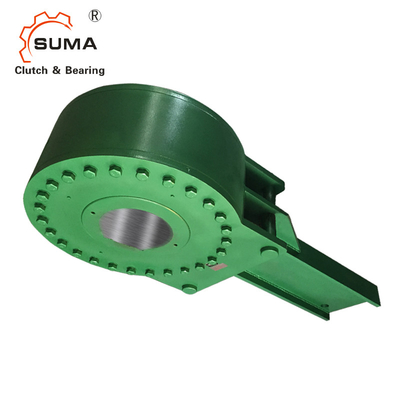

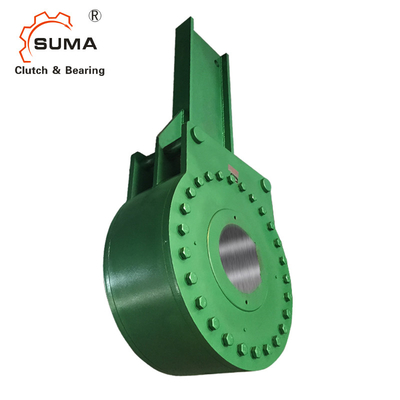

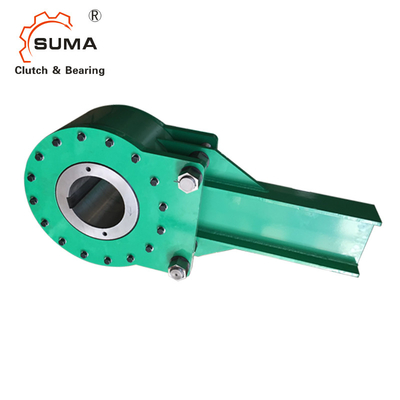

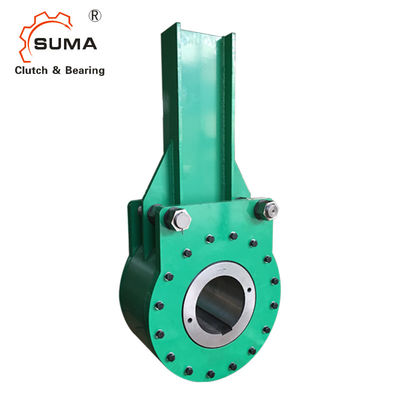

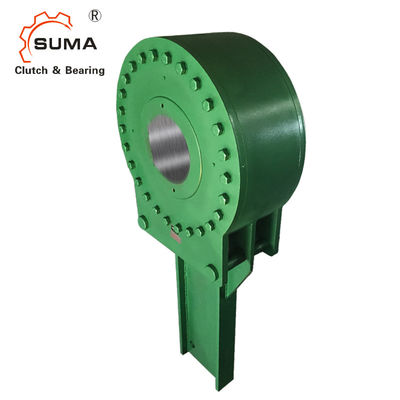

Il tipo dello Sprag FRHD1200 guida in folle la frizione dell'arresto con l'alta trasmissione di coppia di torsione
FRHD guidano in folle Backstop.pdf
Caratteristiche
Completo guida in folle FRHD con il braccio di leva sono sprag sigillato guida in folle con i cuscinetti a sfera. Sono ripieno petrolio e pronto per l'istallazione forniti. Guida in folle sono sistemati sulle assi o sull'estremità dirette dell'asse.
Guida in folle FRHD sono usati come:
Arresti del ➧ per le applicazioni a bassa velocità. Sono progettate per uso in sistemi, elevatori e pompe propensi del nastro trasportatore. Guarnizioni della taconite proteggere gli arresti quando le circostanze sono sporche e polverose. Coppie nominali fino a 900 000 libbra-ft. Fori fino a a 21 pollici.
Dimensioni e capacità
|
Guidi in folle Dimensione |
Massimo coppia di torsione Millimetro libbra-ft |
Termine nominale coppia di torsione MN libbra-ft |
Massimo velocità anello interno guida in folle RPM |
Foro massimo di d. pollice |
pollice |
C pollice |
D pollice |
E pollice |
H pollice |
L pollice |
O pollice |
P pollice |
Q pollice |
Peso libbre |
| FRHD 700 | 7500 | 3750 | 620 | 3,44 | 8 | 6 | 5,25 | 0,5 | 36 | 6 | 6,75 | 16,38 | 32 | 135 |
| FRHD 775 | 15000 | 7500 | 540 | 3,75 | 9,75 | 8 | 6 | 1 | 42,88 | 7,5 | 9 | 20,38 | 38 | 310 |
| FRHD 800 | 24000 | 12000 | 460 | 4,5 | 10,5 | 10 | 7 | 1 | 43,25 | 8 | 9,5 | 22,13 | 38 | 360 |
| FRHD 900 | 37000 | 18500 | 400 | 5,44 | 12 | 10 | 8 | 1,5 | 54 | 7,63 | 9,38 | 22,75 | 48 | 480 |
| FRHD 950 | 46000 | 23000 | 360 | 7 | 14 | 12 | 10 | 1,5 | 69 | 8 | 10 | 25 | 62 | 530 |
| FRHD 1000 | 56000 | 28000 | 360 | 7 | 17 | 8 | 9 | 4,13 | 80,38 | 8,75 | - | 23,13 | 72 | 550 |
| FRHD 1100 | 90000 | 45000 | 360 | 7 | 17 | 8 | 9 | 4,13 | 80,38 | 10 | - | 23,13 | 72 | 795 |
| FRHD 1200 | 185000 | 92500 | 250 | 9 | 23 | 10 | 12 | 4,94 | 89 | 11 | - | 28 | 78 | 1300 |
| FRHD 1300 | 220000 | 110000 | 220 | 10 | 25 | 12 | 14 | 5,25 | 95 | 12 | - | 30 | 82,88 | 1674 |
| FRHD 1400 | 280000 | 140000 | 200 | 12 | 30 | 18 | 16 | 6,25 | 107 | 13 | - | 36 | 94 | 2200 |
| FRHD 1450 | 380000 | 190000 | 200 | 12 | 30 | 18 | 16 | 6,25 | 107 | 15 | - | 36 | 94 | 2500 |
| FRHD 1500 | 580000 | 290000 | 200 | 12 | 31 | 18 | 15,1 | 6,25 | 107 | 17,6 | - | 36 | 94 | 2440 |
| FRHD 1600 | 746000 | 373000 | 140 | 14 | 32,5 | 20 | 17,6 | 6,25 | 124 | 19,3 | - | 30,44 | 108 | 3400 |
| FRHD 1700 | 1250000 | 625000 | 120 | 18 | 42,5 | 24,5 | 23 | 7,88 | 140 | 20 | - | 48 | 120 | 7000 |
| FRHD 1800 | 1800000 | 900000 | 100 | 21 | 52 | 30 | 26,5 | 10,5 | 170 | 23 | - | 54 | 144 | 12000 |
Montaggio ed accoppiamento
