Cuscinetto dell'arresto
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | FSO800 HPI800 |

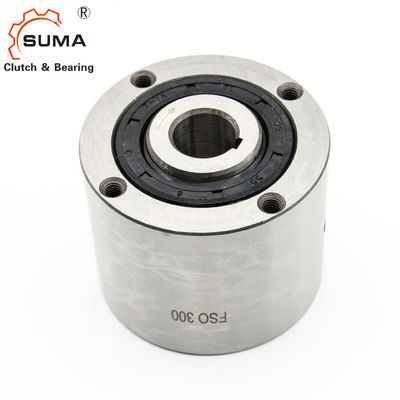

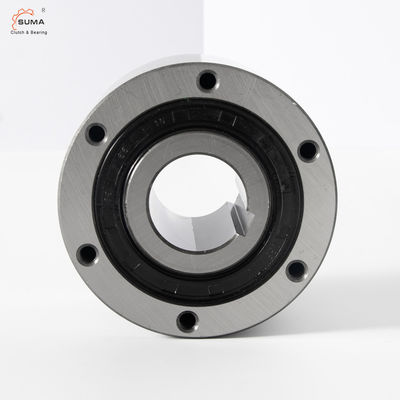

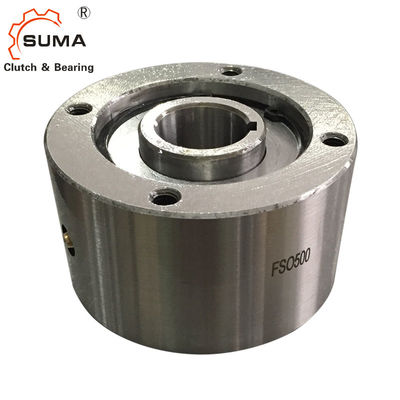

Lo Sprag di modo di FSO800 HPI800 uno guida in folle il cuscinetto della frizione della camma
Caratteristiche
I tipi FSO, FSO-GR e HPI 750 - 1027 sono tipo dello sprag guida in folle autonomo, sigillato e sopportare di sostegno, facendo uso di due cuscinetti a sfera.
Lubrificazione
I tipi FSO e HPI sono lubrificati ed utilizzano le guarnizioni standard del labbro dell'asse.
Il tipo FSO-GR è unge lubrificato e può essere fornito di tenute a labirinto libere del contatto.
Il tipo HPI è progettato specialmente per le applicazioni d'indicizzazione ad alta velocità.
Dimensioni e capacità
| Dimensione |
Coppia di torsione [Nanometro] |
Invadere le velocità [min-1] |
DIMENSIONE [millimetri] | Lubrificante | Peso | coppia di torsione | |||||||||||||||||
| FSO | FS | DH7 - bxh | d4) | B5) | C | D | E | F | G | z | J | K | L | P | f | FSO | HPI | FS | TR | ||||
| TKN1) | nmax 2) | nmax 3) | min-massimo | -0,05 | [chilogrammo] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152,4 | 222,25 | 149,2 | 31,7 | 1,6 | 107,74 | 177,8 | 8* | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 384 | 207 | 38 | 5,08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152,4 | 254 | 149,2 | 31,7 | 1,6 | 139,7 | 227 | 8 | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 444 | 251 | 46 | 7,12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161,9 | 304,8 | 158,7 | 34,9 | 1,6 | 161,92 | 247,65 | 10 | M16 | 32 | 1/2-20 | 54 | 1,6 | 532 | 473 | 340 | 71 | 8,47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168,3 | 381 | 165,1 | 34,9 | 3,2 | 228,6 | 298,45 | 12 | M16 | 32 | 1/2-20 | 54 | 3,2 | 651 | 946 | 473 | 113 | 13,56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
NOTE
1) il × massimo 2 T KN di T = «si riferisce alle pagine di selezione 10 - 13
2) corsa interna/raceg esterno
3) corsa interna/tenuta a labirinto esterna della corsa
4) il pollice alesa disponibile a richiesta
5) soltanto per il foro di grande misura
Dimensioni 600 > 50 millimetri
Dimensioni 700 > 75 millimetri
*) 6 fori equidistanti a 60° più 2 supplemento-fori a 180° «si riferiscono al montaggio ed alle istruzioni di manutenzione
Montaggio ed accoppiamento
