Cuscinetto dell'arresto
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | GFR90 GFRN90 |

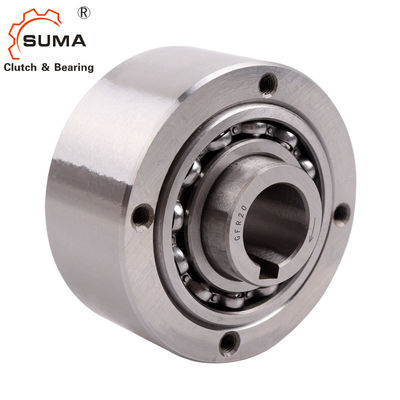

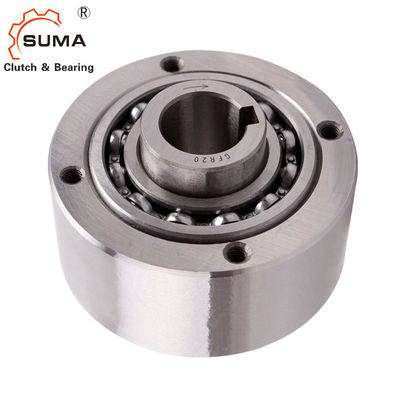

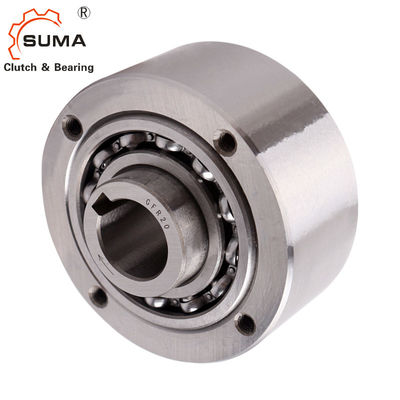

GFR90 GFRN90 158MM guidano in folle il tipo cuscinetto del rullo dell'arresto
Caratteristiche
I tipi GFR, GFRN sono tipo del rullo guida in folle. Sono sopportare di sostegno, facendo uso di due 160. cuscinetti di serie e richiedere lubrificazione a olio. Queste unità possono essere utilizzate nelle progettazioni che forniscono la lubrificazione a olio e che sigillano come sull'esempio sul retro. I cuscinetti non devono essere sollecitati lungo un asse.
Tipicamente, i tipi GFR, GFRN sono usati con le coperture di serie di F che sono destinate per trasmettere la coppia di torsione e forniscono la lubrificazione a olio ed il sigillamento. Queste coperture sono utilizzate solitamente nelle paia secondo le combinazioni indicate alle seguenti pagine. La corsa esterna del modello di GFR è normale ricevere e concentrarsi tutta la componente alesata a tolleranza H7.
La coppia di torsione è trasmessa dai bulloni tramite il coperchio in questo caso. I tipi GFR, GFRN sono identici salvo che il tipo GFRN ha una scanalatura sul diametro esterno per trasmettere la coppia di torsione. Due guarnizioni di carta sono consegnate con ogni unità da disporre fra la corsa ed i coperchi esterni.
Dati tecnici
| Oggetto | GFR90 GFRN90 |
| Diametro interno. | 90 millimetri |
| Diametro esterno. | 230 millimetri |
| Larghezza | 158 millimetri |
| Coppia di torsione | 14500 nanometro |
| Peso | 28,5 chilogrammi |
| Porto | Shanghai; Ningbo |
| Termine di consegna | 10-15 giorni |
| Pacchetto | pacchetto di legno, pacchetto del cartone, ecc |
| Applicazione | Elevatore del trasportatore, del motore elettrico, di secchio, ecc |
Dimensioni e capacità
| Tipo | Dimensione | Invadere le velocità |
Numerico ber |
Peso | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L 1 | L | B | T1 | bP10 | f | |
| [millimetro] | [Nanometro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] |
[ millimetro] |
[millimetro] | [chilogrammo] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2,5 | 4 | 0,5 | 0,5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0,8 | 0,8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3,5 | 6 | 0,8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1,5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2,2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1,5 | 4,6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5,5 | 14 | 1,5 | 4,7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5,5 | 14 | 1,5 | 7,2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8,6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10,5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7,5 | 20 | 2,5 | 13,5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2,5 | 18,2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28,5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42,5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
Note:
1) × massimo 2 T KN di T =
2) Eccedenze della corsa interna
3) eccedenze esterne della corsa
Montaggio dell'esempio
Immagini
