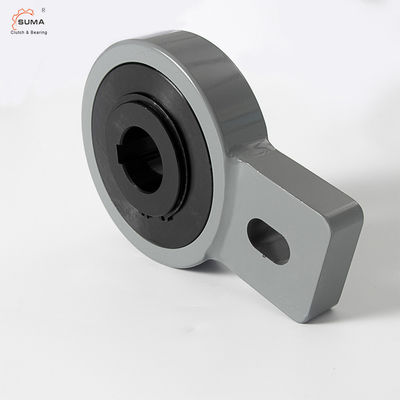

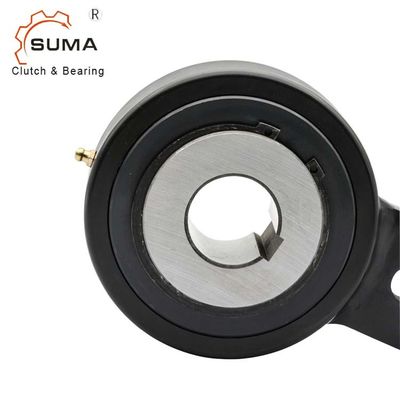

RSBW40 cuscinetto di accoppiamento di stazione di accoppiamentoRSBW.pdf
Caratteristiche:
Il tipo RSBW Backstop Clutch è un freewheel di tipo sprag DC. È autonomo, centrato da cuscinetti semplici per basse velocità di rotazione e sigillato utilizzando anelli O protetti da scudi.
Consegna:
L'unità di frizione RSBW Backstop è fornita lubrificata con grasso e pronta per l'installazione in posizione orizzontale o verticale.
Applicazione:
Questo tipo fornisce un'elevata capacità di coppia con un minimo di spazio richiesto.
Ampiamente utilizzato su elevatori a secchio, sistemi trasportatori, attrezzature per silos di grano, ecc.
L'imbracatura RSBW backstop, rinomata per il suo design innovativo con un gruppo di contenitori a doppia gabbia di tipo DC sprag, trova diverse applicazioni in vari settori.Questo backstop specializzato e' autonomo., dotato di un braccio esterno combinato di corsa e coppia che ospita cuscinetti semplici appositamente progettati per un funzionamento efficiente a basse velocità di rotazione.L'integrazione di O-Rings protetti da scudi migliora le sue capacità di sigillamento.
In applicazione, la frizione di arresto RSBW funge da meccanismo affidabile per impedire la rotazione inversa,rendendolo un componente cruciale nei sistemi in cui la trasmissione ininterrotta della coppia è essenzialeLe industrie come la produzione, i sistemi di trasporto e la generazione di energia beneficiano dell'elevata capacità di coppia offerta da questo modello.rendendolo una scelta ideale per gli impianti in cui lo spazio è una considerazione fondamentale.
La protezione dell'apparecchiatura da potenziali danni causati dalla rotazione inversa o il regolare funzionamento della macchina;la frizione di arresto RSBW è un testimone dell' ingegneria all' avanguardia e della sua versatilità in una miriade di scenari industriali.
Installazione:
La progettazione consente l'installazione in ambienti difficili, quali aree ad alta umidità o con spruzzi d'acqua.fornisce la fermata di rotazione.
La distanza radiale su questo bullone deve essere pari all' 1-3% della larghezza della fessura.
Dati tecnici
| Nome del prodotto |
Clutch di sostegno dell'ascensore a secchio |
| Modello |
RSBW40 |
| Capacità di coppia |
1295Nm |
| Velocità di superamento |
300 min-1 |
| Diametro interno |
40 mm |
| Diametro esterno |
132 mm |
| Spessore |
52 mm |
| Peso |
40,6 kg |
| Pacco |
Cartone |
| Condizioni di pagamento |
TT, L/C, D/A, D/P, Western Union, Paypal |
| Tempo di consegna |
7-10 giorni |
Dimensioni e capacità
| Tipo |
Dimensione |
|
Velocità eccessiva |
|
Peso |
|
RSBW
|
dH7 |
TKN:1) |
nIMAX |
D |
L 1 |
F |
E |
B |
N |
L |
bH11 |
|
| [mm] |
[Nm] |
[min-1] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg] |
| 20 |
375 |
400 |
106 |
35 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2 |
| 25 |
606 |
400 |
106 |
48 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2.6 |
| 30 |
606 |
400 |
106 |
48 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2.5 |
| 35M |
375 |
400 |
106 |
35 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2 |
| 35 |
606 |
400 |
106 |
48 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2.4 |
| 40 |
1295 |
300 |
132 |
52 |
125 |
115 |
60 |
35 |
15 |
18 |
4.6 |
| 45 |
1295 |
300 |
132 |
52 |
125 |
115 |
60 |
35 |
15 |
18 |
4.5 |
| 50 |
1295 |
300 |
132 |
52 |
125 |
115 |
60 |
35 |
15 |
18 |
4.5 |
| 55 |
1295 |
300 |
132 |
52 |
125 |
115 |
60 |
35 |
15 |
18 |
4.4 |
| 60 |
2550 |
250 |
161 |
54 |
140 |
130 |
70 |
35 |
15 |
18 |
6.5 |
| 70 |
2550 |
250 |
161 |
54 |
140 |
130 |
70 |
35 |
15 |
18 |
6.4 |
| 80 |
4875 |
200 |
190 |
70 |
165 |
150 |
70 |
45 |
20 |
25 |
9.9 |
| 90 |
4875 |
200 |
190 |
70 |
165 |
150 |
70 |
45 |
20 |
25 |
9.8 |
Montaggio e accoppiamento
Immagini
L'accoppiamento di RSBW BACKSTOP CLUTCH
Domande frequenti
D:Come si imballa la Backstop Clutch?
- Totaledi peso inferiore a 25 kg : 29*28*19 cm scatola di cartone
- Peso totale superiore a 100 kg: Cartone + Scatola di legno / pallet di legno
D:Posso avere il campione di frizione RSBW?
R: Si consiglia vivamente di richiedere i campioni per il controllo di qualità.
D:Puoi promettermi di consegnare l'ordine di Backstop Clutch in tempo?
- Prodotti di piccola dimensioneIn magazzino.
- Altri prodotti: 10-15 giorni
- Oggetti grossi:20-25 giorni
