Cuscinetto dell'arresto
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | GVG50 GVG60 GVG70 |

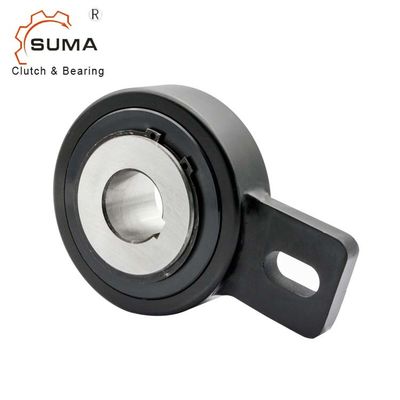

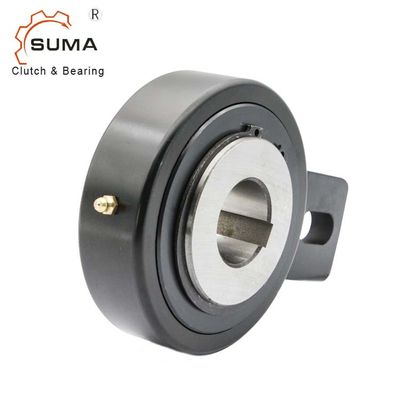

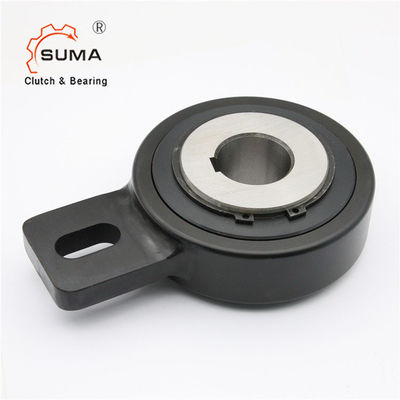

La frizione di modo di tipo uno dello Sprag di serie di GVG guida in folle l'arresto GVG50 GVG60 GVG70
Caratteristiche
La serie di GVG guida in folle l'arresto è con le gabbie degli sprags, concentranti fra la corsa interna e la corsa esterna è effettuato per mezzo di cespugli.
le forze di coppia di torsione sono trasmesse dall'asse alla corsa interna per mezzo di una chiave.
La tolleranza dell'asse deve essere h6.
Quando guidi in folle l'arresto è utilizzato come dispositivo non di ritorno, la leva riparata alla corsa esterna deve essere interposto fra due sostegni; un perno deve essere inserito altrimenti nel foro avvolto.
Quando guidi in folle l'arresto chiuso a chiave alla struttura di una macchina, ferma guida in folle girando i cespugli, la leva deve essere data una certa quantità di spazio da tenere conto il movimento assiale.
guidi in folle l'arresto è fornito già unto.
Dimensioni e capacità
| Modello |
dH7 millimetro |
D millimetro |
L millimetro |
B1 millimetro |
L1 millimetro |
b2 millimetro |
I2 millimetro |
I3 millimetro |
I4 millimetro |
Peso chilogrammo |
Max Speed |
Coppia di torsione Nanometro |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6,1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10,2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
BACCANO 6885 di Kyey
2)Velocità conceduta massima
