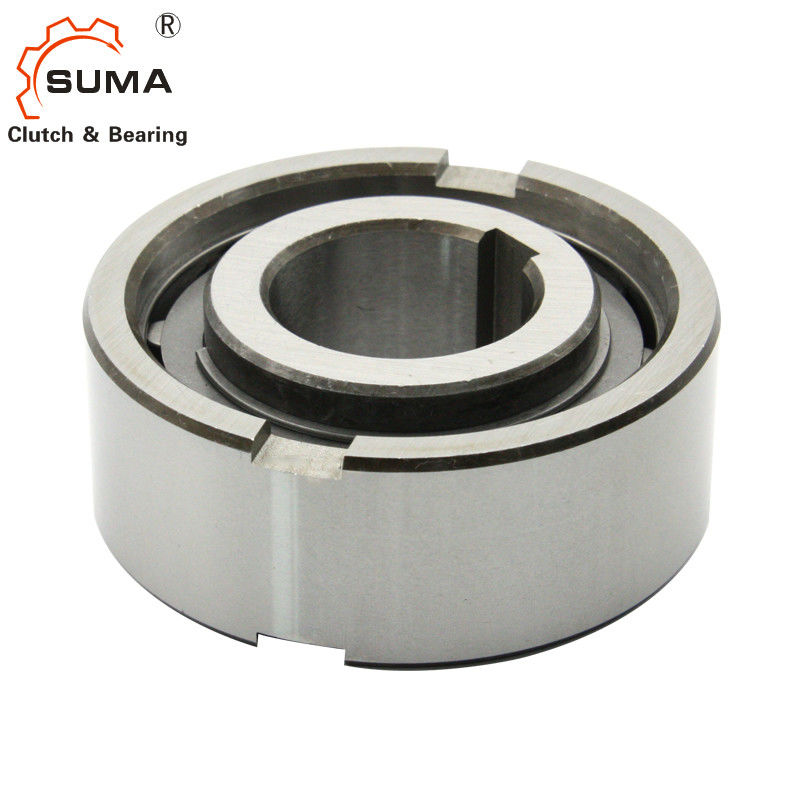

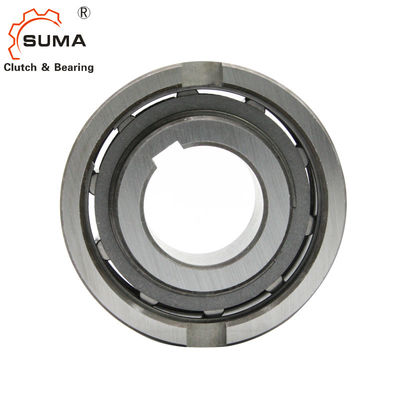

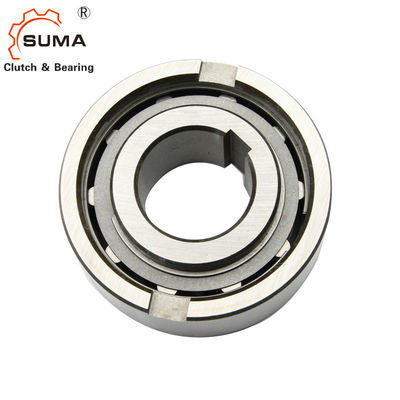

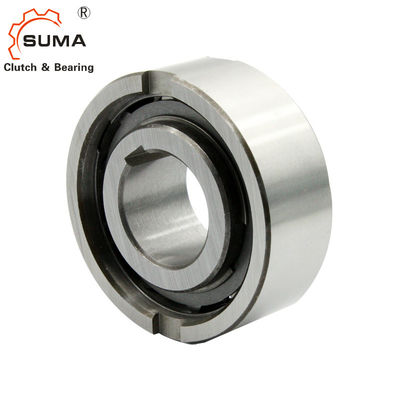

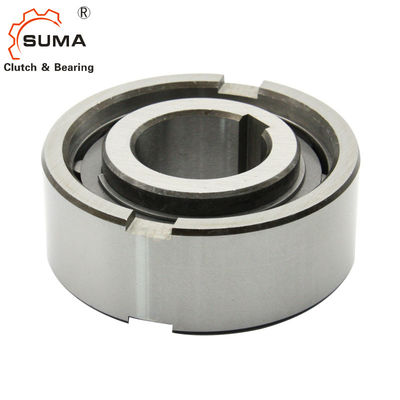

Cuscinetti della frizione di modo di tipo uno del rullo di ASNU25 NFS25
Caratteristiche ASNU25 dei cuscinetti della frizione di modo del rullo uno
IL NFS TFS di ASNU è un tipo del rullo guida in folle il non cuscinetto di sostegno. Sopportare è axil del supporte e carico della parte radiale.
La lubrificazione ed il sigillamento devono anche essere forniti tramite installazione.
Poiché la frizione di modo di tipo uno del NFS di ASNU è un tipo del rullo senza cuscinetto di sostegno, i cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione.
La corsa interna è chiusa a chiave all'asse.
La corsa esterna ha tolleranza positiva n6, per dare ad un fitin della stampa un alloggio H7.
Dati tecnici ASNU25 dei cuscinetti della frizione di modo del rullo uno
| Nome di prodotto |
Un cuscinetto della frizione di modo |
| Modello |
ASNU25/NFS25 |
| Materiale |
Acciaio al cromo GCr15 |
| Diametro interno |
25mm |
| Diametro esterno |
62mm |
| Spessore |
24mm |
| Capacità di coppia di torsione |
125Nm |
| Velocità di rotazione |
1700RPM |
| Peso |
0.38kg |
| Pacchetto |
Contenitore di cartone/scatola di legno |
Dimensioni e capacità ASNU25 dei cuscinetti della frizione di modo del rullo uno
| Tipo |
Dimensione |
TKN1)
|
Invadere
Velocità
|
|
Peso
|
Coppia di torsione di resistenza |
|
ASNU
(NFS)
|
dH7 |
nimax2) |
namax3) |
Dn6 |
D5 |
L |
b |
t |
s |
e |
f |
TR |
| [millimetro] |
[Nanometro] |
[min-1] |
[min-1] |
[millimetro] |
[millimetro] |
[millimetro] |
[millimetro] |
[millimetro] |
[millimetro] |
[millimetro] |
[millimetro] |
[chilogrammo] |
[Ncm] |
| 8 |
12 |
3300 |
5000 |
35 |
28 |
13 |
4 |
1,4 |
2,4 |
0,6 |
0,3 |
0,07 |
1,6 |
| 12 |
12 |
3300 |
5000 |
35 |
28 |
13 |
4 |
1,4 |
2,4 |
0,6 |
0,3 |
0,06 |
1,6 |
| 15 |
30 |
2400 |
3600 |
42 |
37 |
18 |
5 |
1,8 |
2,4 |
0,8 |
0,3 |
0,11 |
1,9 |
| 17 |
49 |
2300 |
3400 |
47 |
40 |
19 |
5 |
2,3 |
2,4 |
1,2 |
0,8 |
0,15 |
1,9 |
| 20 |
78 |
2100 |
3100 |
52 |
42 |
21 |
6 |
2,3 |
2,4 |
1,2 |
0,8 |
0,19 |
1,9 |
| 25 |
125 |
1700 |
2600 |
62 |
51 |
24 |
8 |
2,8 |
2,4 |
1,2 |
0,8 |
0,38 |
5,6 |
| 30 |
255 |
1400 |
2200 |
72 |
60 |
27 |
10 |
2,5 |
2,4 |
1,8 |
1 |
0,54 |
14 |
| 35 |
383 |
1200 |
1900 |
80 |
70 |
31 |
12 |
3,5 |
2,4 |
1,8 |
1 |
0,74 |
16 |
| 40 |
538 |
1100 |
1700 |
90 |
78 |
33 |
12 |
4,1 |
2,5 |
1,8 |
1 |
0,92 |
38 |
| 45 |
780 |
1000 |
1600 |
100 |
85 |
36 |
14 |
4,6 |
2,5 |
1,8 |
1 |
1,31 |
43 |
| 50 |
1013 |
850 |
1350 |
110 |
92 |
40 |
14 |
5,6 |
2,5 |
1,8 |
1 |
1,74 |
55 |
| 60 |
1825 |
750 |
1050 |
130 |
110 |
46 |
18 |
5,5 |
3,6 |
2,6 |
1,5 |
2,77 |
110 |
| 70 |
2300 |
600 |
950 |
150 |
125 |
51 |
20 |
6,9 |
3,6 |
2,6 |
1,5 |
4,16 |
140 |
| 80 |
3275 |
550 |
850 |
170 |
140 |
58 |
20 |
7,5 |
3,6 |
2,6 |
1,5 |
6,09 |
180 |
| 90 |
5325 |
500 |
750 |
190 |
160 |
64 |
20 |
8 |
3,6 |
2,6 |
2 |
8,2 |
230 |
| 100 |
7250 |
450 |
680 |
215 |
175 |
73 |
24 |
8,5 |
3,6 |
2,6 |
2 |
12,6 |
380 |
| 120 |
13500 |
370 |
550 |
260 |
215 |
86 |
28 |
10 |
3,6 |
2,6 |
2,5 |
22 |
650 |
| 150 |
26625 |
300 |
460 |
320 |
260 |
108 |
32 |
12 |
3,6 |
3,6 |
2,5 |
42 |
1000 |
| 200 |
44500 |
230 |
350 |
420 |
350 |
138 |
45 |
16 |
7,6 |
3,6 |
3 |
93 |
2000 |
NOTE
ASNU8-12, scanalatura ASNU200 a BACCANO 6885. 1,
altre dimensioni a BACCANO 6885,3
1) volte massime di T = 2; T KN
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
Montaggio dell'esempio
