Cuscinetto dell'arresto
>
|
|
| Luogo di origine | Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | BS160 |

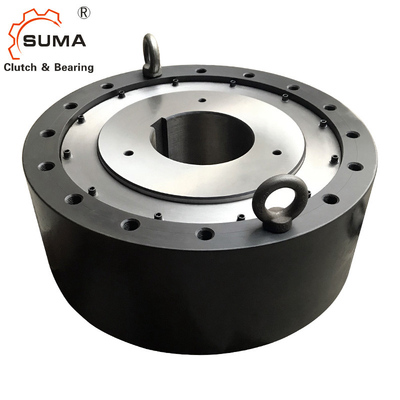

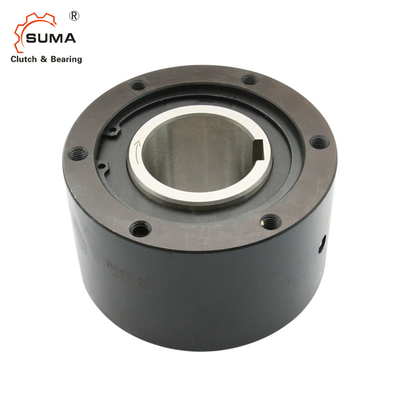

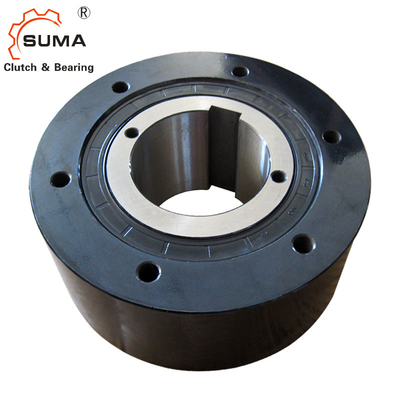

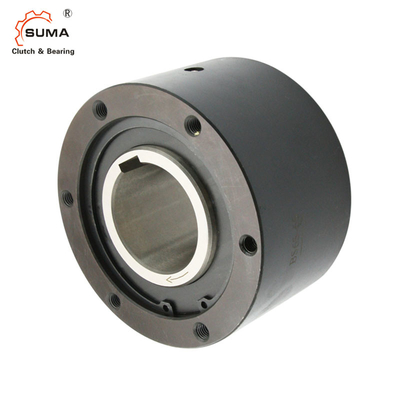

BS160, BS200, BS220 Compattiscenza di portata di portata di portata di portata di portata
Caratteristiche
Le frizioni a camma della serie BS sono destinate ad applicazioni in cui si deve impedire la rotazione inversa dell'albero della testa del trasportatore a velocità bassa (backstopping).
1- Per evitare la rotazione in direzione inversa a velocità basse su trasportatori o pompe.
2. Prima dell'installazione, verificare che la direzione di rotazione della corsia interna della frizione a camma BS (indicata dalla freccia sulla corsia interna)
La direzione di rotazione è la stessa della direzione di rotazione del trasportatore.
3. installare in modo sicuro il braccio di coppia alla BS Cam Clutch utilizzando bulloni di forza 10.9 o superiore.
la superficie del braccio di coppia e il lato della corsia esterna sono piatti e privi di polvere.
Dimensioni e capacità
Modello |
Torsione Capacità (Nm) |
- Max, ti prego. Superamento (r/min) Razza interiore |
Trascinare Torsione (Nm) |
A |
B |
C |
PCD D |
E |
S |
H-M. Dimensione × passo × Numero di fori |
(kg) |
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 | 2.1 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1,25 × 4 | 4.0 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1,5 ×6 | 11.5 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1,5 ×6 | 13.1 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1,75 ×6 | 24.7 |
| BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 | 29.4 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 | 34.2 |
| BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 | 68 |
| Tipo |
Capacità di coppia (Nm) |
Max, in eccesso. (r/min) Razza interna |
Trascinare Torsione (Nm) |
A | B | C |
PCD D |
E | S |
H-M. T.H.S.XP-Q'ty |
G.F.H. (dimensione) |
Q. di G. (kg) |
| BS 160 | 24,500 | 100 | 34.3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2,5-10 | PT 1/4 | 0.12 |
| BS 200 | 37,200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0.14 |
| BS 220 | 49,000 | 80 | 73.5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | PT 1/4 | 0.8 |
| BS 250 | 88,200 | 50 | 93.1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | PT 1/4 | 1.1 |
| BS 270 | 123,000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | PT 1/4 | 1.2 |
| BS300 | 176,000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 |
| BS335 | 265,000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | PT 1/4 | 1.4 |
| BS350 | 314,000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | PT 1/4 | 1.5 |
| BS425 | 510,000 | 50 | 216 | 440 | 1,030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | ️ | Olio 6.000 ml |
| BS450 | 686,000 | 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | ️ | Olio 7000 ml |
4La tolleranza raccomandata per l'albero è h7 o h8.
5. Quando si inserisce l'imbracatore BS Cam sull'albero, applicare la pressione solo sulla corsia interna.
martellare o esercitare qualsiasi forza sulla corsa esterna, sul sigillo della polvere o sulla piastra della polvere.
6. Utilizzare sempre una chiave parallela per l'installazione sull'albero e quindi fissare la BS Cam Clutch all'albero con la piastra terminale.
Una chiave conica.
7. Quando si installa un modello superiore a BS160 (tipo lubrificato con grasso), inserire uno dei quattro tappi dell'olio
La posizione diretta in basso, che consente un facile drenaggio del grasso per la pulizia.
8Mentre l'albero ruota, l'estremità del braccio della coppia oscilla in una certa misura nella direzione della rotazione.
Se l'estremità del braccio di coppia è fissata in modo sicuro, il dispositivo deve essere posizionato in posizione di rotazione.
(cfr. diagramma di installazione), l'interno della frizione si torce e ciò può causare danni ai componenti.
9Per i modelli BS30 a BS200, è sufficiente un singolo braccio di coppia su un lato, ma per i modelli 220 a BS450 utilizzare due bracci di coppia, uno
Installare uniformemente i bracci di coppia in modo che la forza venga trasmessa attraverso il centro della frizione.
10I bracci di coppia per la BS Cam Clutch sono standardizzati.
