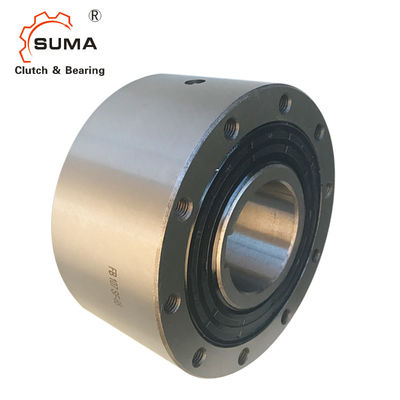

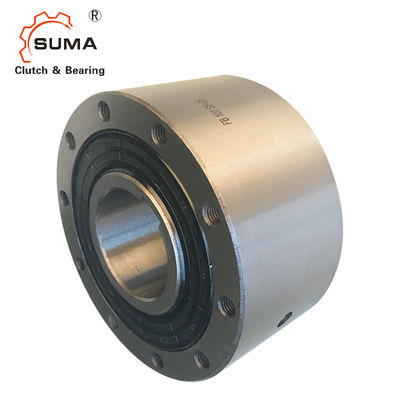

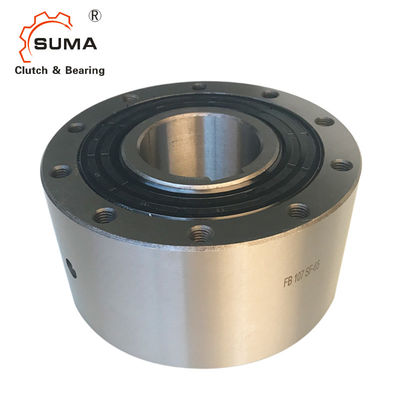

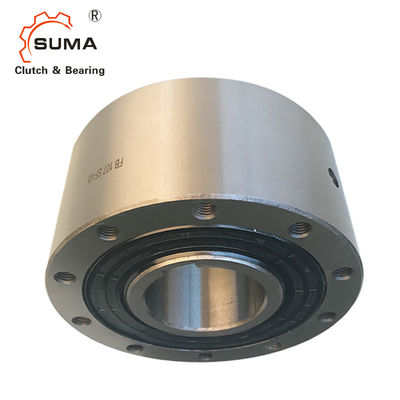

Il modo della frizione una della camma dell'arresto FB127 guida in folle la frizione di Sprag
Caratteristiche
Completo guida in folle il FB sono sprag sigillato guida in folle con i cuscinetti a sfera. Sono ripieno petrolio e pronto per l'istallazione forniti. Guida in folle il FB sono usati come:
Arresti del ➧
➧ che invade le frizioni
L'indirizzamento del ➧ guida in folle
Oltre al di tipo corrente, altri quattro tipi sono disponibili per tempo di impiego esteso ed accuratezza di indicizzazione.
Coppie nominali fino a 160 000 Nm.Bores fino a 300 millimetri. Molti fori standard sono disponibili.
Dimensioni e capacità
Fre ewh dimensione dell'anguilla |
Ty pe |
Nom tor di inal que |
M. freew dell'anello talloni funzionamenti min-1 |
ascia. velocità freew dell'anello talloni funzionamenti min-1 |
Ty pe |
Nom tor di inal que |
Velocità massima freew dell'anello talloni funzionamenti min-1 |
Esterno freew dell'anello talloni funzionamenti min-1 |
Ty pe |
Nom tor di inal que |
Sprag sollevamento fuori a locanda er SPE dell'anello ed min-1 |
Velocità massima freew dell'anello talloni funzionamenti min-1 |
Ou dri dell'anello del ter ves min-1 |
Ty pe |
Nom tor di inal que |
Sprag decollo a esterno velocità min-1 dell'anello |
Velocità massima freew dell'anello talloni funzionamenti min-1 |
FB24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5500 | |||||||||
FB29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4000 | |||||||||
FB37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2600 | La CZ | 110 | 850 | 3 000 | |||||
FB44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2200 | DX | 130 | 860 | 1 900 | 344 | La CZ | 180 | 800 | 2 600 |
FB57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 |
FB72 | SF | 1250 | 1 120 | 1 600 | SFT | 1250 | 1 120 | 1600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 |
FB82 | SF | 1800 | 1 025 | 1450 | SFT | 1800 | 1 025 | 1450 | DX | 1000 | 670 | 1 050 | 268 | SFZ | 1700 | 1 450 | 1 600 |
FB107 | SF | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 1 300 | 1 350 |
FB127 | SF | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1 200 | 1 200 |
FB140 | SF | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1 150 |
FB200 | SF | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 |
FB270 | SF | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | UX | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 |
FB340 | SF | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | |||||||||
FB440 | SF | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
La coppia di torsione ereditaria massima è 2 volte la coppia nominale specificata.
Guidi in folle la dimensione | millimetro | millimetro | Foro Millimetro standard |
rosso millimetro |
millimetro | millimetro massimo | D millimetro | F millimetro |
G ** | H millimetro | L millimetro |
T millimetro |
Z ** |
Peso chilogrammo |
||
FB24 | 12 | 14* | 14* | 62 | 1,0 | M. 5 | 8 | 50 | 51 | 3 | 0,9 | |||||
FB 29 | 15 | 17* | 17* | 68 | 1,0 | M. 5 | 8 | 52 | 56 | 3 | 1,1 | |||||
FB37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | M. 6 | 10 | 48 | 65 | 4 | 1,3 | ||
FB44 | 20 | 22 | 25* | 25* | 90 | 0,5 | M. 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
FB57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | M. 8 | 12 | 65 | 88 | 6 | 2,8 | |||
FB72 | 35 | 38 | 40 | 42* | 42* | 125 | 1,0 | M. 8 | 12 | 74 | 108 | 12 | 5,0 | |||
FB82 | 35 | 40 | 45 | 50* | 50* | 135 | 2,0 | M. 10 | 16 | 75 | 115 | 12 | 5,8 | |||
FB107 | 50 | 55 | 60 | 65* | 65* | 170 | 2,5 | M. 10 | 16 | 90 | 150 | 10 | 11,0 | |||
FB127 | 50 | 60 | 70 | 75* | 75* | 200 | 3,0 | M. 12 | 18 | 112 | 180 | 12 | 19,0 | |||
FB140 | 65 | 75 | 80 | 90 | 95* | 250 | 5,0 | M. 16 | 25 | 150 | 225 | 12 | 42,0 | |||
FB200 | 110 | 120 | 120 | 300 | 5,0 | M. 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
FB270 | 140 | 150 | 400 | 6,0 | M. 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
FB340 | 180 | 240 | 500 | 7,5 | M. 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
FB440 | 220 | 300 | 630 | 7,5 | M. 30 | 40 | 315 | 560 | 24 | 510,0 |
Scanalatura secondo BACCANO 6885, tolleranza della larghezza JS10 della scanalatura.
* scanalatura secondo BACCANO 6885, tolleranza della larghezza JS10 della scanalatura.
** Z = numero dei fori filettati G sul cerchio T. del passo.
Montaggio ed accoppiamento
Montaggio
La parte del collegamento del cliente è sul diametro esterno D e poi si è serrata sopra al fronte. La tolleranza dell'asse deve essere iso h6 o j6 e la tolleranza del diametro pilota D della parte del collegamento devono essere iso H7 o J7.
Esempio per ordinare
Guidi in folle la dimensione il FB 72, tipo con il decollo Z dello sprag e 38 millimetri alesano, FB 72 LZ, d = 38 millimetri
Nell'ordinare guidi in folle la dimensione il FB 340 e FB440, anche specificare prego la direzione guidante in folle dell'anello interno una volta osservato nella direzione X: in senso antiorario liberamente o in senso orario libero
