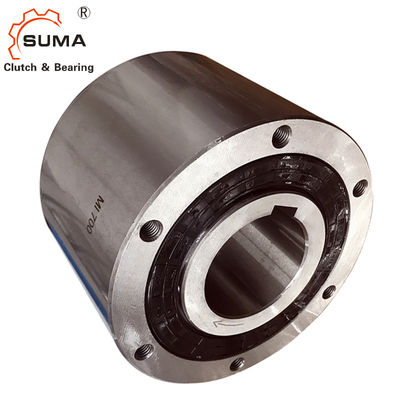

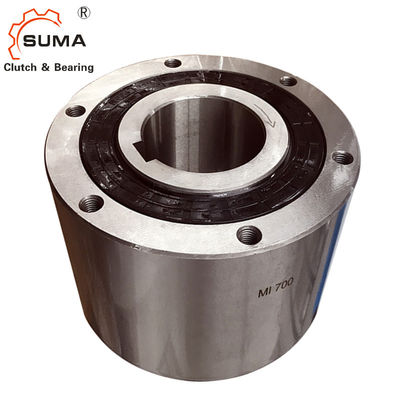

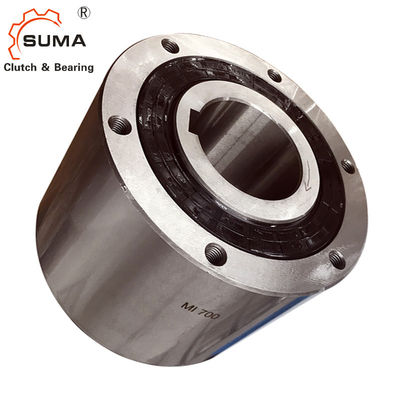

Alta velocità MG500 1 cuscinetto direzionale della frizione della camma dell'arresto
Caratteristiche
1. Frizione autonoma progettata per le applicazioni ad alta velocità.
2. Assemblea della gabbia della camma costruita per la prestazione ottimale e la capacità aumentata.
3. Due cuscinetti a sfera hanno incluso per sostenere il carico e la concentricità radiali fra le corse.
4. guarnizioni positive del labbro o del feltro del contatto prevedute per grasso o lubrificazione a olio.
5. i fori filettati sono lavorati sull'estremità della corsa esterna per le componenti ausiliarie del montaggio.
6. foro metrico e scanalatura disponibili.
7. montando gli accessori disponibili.
MG300A – serie 700A
Soprattutto usato per le applicazioni generali di dovere, invadere, la retro-fermata e l'indirizzamento di bassa potenza. Il modello di MG offre la molla precisa che stimola per fornire la vita invadente lunga di usura.
MI300A – serie 700A
Raccomandato per indirizzamento di rendimento elevato, usato sui maggiori di 150 colpi di applicazioni al minuto o sulle applicazioni che richiedono alta accuratezza d'indicizzazione. Comprendere un'inerzia brevettata e bassa
gabbia e molla d'eccitazione resistente per reazione rapida della camma.
MO300A – serie 700A
Fatto con le guarnizioni del grasso del feltro per minimizzare per sigillare resistenza per la corsa interna ad alta velocità che invade le applicazioni. Il modello di Mo è consegnato con lubrificazione a grasso standard.
MR300A – serie 700A
Destinato alla corsa esterna ad alta velocità che invade, comprendendo una costruzione unica della gabbia della camma che usa la forza centrifuga per minimizzare la resistenza della camma. La velocità movente della frizione non può superare il RPM indicato nella tavola per la corsa interna.
Dati tecnici
Oggetto | MG/MR/MO/MI500A |
Precisione | P6 |
Tipo | camma |
Dimensione di foro (millimetri) | 44,45 |
Corsa esterna (millimetri) | 92,08 |
Coppia di torsione (KN) | 1593 |
Invadere della corsa interna di massimo (ciclo/min) | 2700 |
Coppia di torsione di resistenza (nanometro) | 0,5 |
Peso (chilogrammi) | 5 |
Pacchetto | Contenitore di cartone/scatola di legno |
Termine di consegna | 7-10 giorni dopo ordine confermato |
Termini di pagamento | L/C, T/T, D/P, D/A, Western Union |
Dimensioni e capacità
Modello | Coppia di torsione | Resistenza | Massimo. | Massimo. |
Foro Dimensione |
B (h7) |
C | PCD D |
E | F | S | H-M | Peso (chilogrammo) |
|||
Invadere | No.of | |||||||||||||||
Capacità | Coppia di torsione | (r/min) | Indirizzamento |
Spillato Fori |
||||||||||||
(Nanometro) | (Nanometro) | Interno | Esterno |
(ciclo /min) |
Diametro. |
Chiave modo |
×Size×Pitch | |||||||||
Corsa | Corsa | (H7) | ||||||||||||||
MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10,4 | 28,5 | 13 | 4xM6xP1.0 | 1,8 |
MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10,7 | 31,7 | 16 | 4XM8xP1.25 | 2,7 |
MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31,5 | 7x3 | 89 | 108 | 86 | 92 | 12,3 | 44,4 | 16 | 4XM8xP1.25 | 5 |
MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12,8 | 69,8 | 16 | 6xM8xP1.25 | 8,6 |
MI 600 | 1,54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1,7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19,8 | 101,5 | 20 | 6xM10xP1.5 | 19,5 |
MI 700 | 2,63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3,43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4,12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5,39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77,5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
MI 800 | 8,33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6,77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70,5 |
MI 900 | 9,41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8,14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108,5 |
MI 1000 | 12,74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22,15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17,64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27,54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18,72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28,13 | 20 | _ | 150 |
Modello No. |
Coppia di torsione capacità |
Coppia di torsione di resistenza | Velocità di Max Overrunning | Dimensioni | Peso | ||||||
Corsa interna | Corsa esterna | B | C | D | E | F | |||||
Nanometro | Nanometro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | chilogrammo | |||
MG300A | 373 | 0,2 | 2900 | 800 |
76,15/ 76,20 |
66,68 | 60,33 | 63,5 | 28,58 | 8,9 | 2 |
MI300A | - | - | |||||||||
MO300A | 3600 | 800 | |||||||||
MR300A | 800 | 2900 | |||||||||
MG400A | 542 | 0,3 | 2700 | 800 |
88,85/ 88,90 |
73,03 | 66,68 | 69,9 | 31,75 | 11,4 | 3 |
MI400A | - | - | |||||||||
MO400A | 3600 | 800 | |||||||||
MR400A | 800 | 2700 | |||||||||
MG500A | 1593 | 0,5 | 2400 | 750 |
107,90/ 107,95 |
92,08 | 85,73 | 88,9 | 44,45 | 12,4 | 5 |
MI500A | - | - | |||||||||
MO500A | 3000 | 750 | |||||||||
MR500A | 750 | 2400 | |||||||||
MG600A | 3051 | 0,9 | 1800 | 700 |
136,47/ 136,53 |
120,65 | 92,08 | 95,3 | 69,85 | 12,7 | 9 |
MI600A | - | - | |||||||||
MO600A | 2400 | 700 | |||||||||
MR600A | 700 | 2100 | |||||||||
MG700A | 6779 | 1,8 | 1200 | 400 |
180,92/ 180,98 |
158,75 | 123,83 | 127,0 | 101,60 | 17,3 | 20 |
MI700A | - | - | |||||||||
MO700A | 2000 | 400 | |||||||||
MR700A | 400 | 1750 |
Modello No. |
Dimensioni |
Rubinetto di No.of Fori (Mt.) |
Dimensione del filo | Profondità utilizzabile del filo | Lubrificante | Cappuccio Oz del lubrificante | Peso | ||||||||||
C | D | E | F | ||||||||||||||
Pollice | millimetro | Pollice | millimetro | Pollice | millimetro | Pollice | millimetro | Pollice | millimetro | Pollice | millimetro | libbre | chilogrammo | ||||
MG300A | 2,375 | 60,33 | 2,50 | 63,5 | 1,125 | 28,58 | 0,35 | 8,9 | 4 | 0.250-28 | 6.35-711 | 0,500 | 12,70 | Olio | 0,85 | 4 | 2 |
MI300A | Olio | 1,25 | |||||||||||||||
MO300A | Grasso | 0,5 | |||||||||||||||
MR300A | Olio | 0,85 | |||||||||||||||
MG400A | 2,625 | 66,68 | 2,75 | 69,9 | 1,250 | 31,75 | 0,45 | 11,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Olio | 1,1 | 6 | 3 |
MI400A | Olio | 1,4 | |||||||||||||||
MO400A | Grasso | 0,5 | |||||||||||||||
MR400A | Olio | 1,1 | |||||||||||||||
MG500A | 3,375 | 85,73 | 3,50 | 88,9 | 1,750 | 44,45 | 0,48 | 12,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Olio | 1,8 | 11 | 5 |
MI500A | Olio | 3,0 | |||||||||||||||
MO500A | Grasso | 1,0 | |||||||||||||||
MR500A | Olio | 1,8 | |||||||||||||||
MG600A | 3,625 | 92,08 | 3,75 | 95,3 | 2,750 | 69,85 | 0,50 | 12,7 | 6 | 0.313-24 | 7.94-610 | 0,625 | 19,05 | Olio | 2,8 | 19 | 9 |
MI600A | Olio | 4,5 | |||||||||||||||
MO600A | Grasso | 1,5 | |||||||||||||||
MR600A | Olio | 2,8 | |||||||||||||||
MG700A | 4,875 | 123,83 | 5,00 | 127,0 | 4,000 | 101,60 | 0,68 | 17,3 | 8 | 0.375-24 | 9.53-610 | 0,750 | Olio | 4,6 | 43 | 20 | |
MI700A | Olio | 10,9 | |||||||||||||||
MO700A | Grasso | 2,9 | |||||||||||||||
MR700A | Olio | 4,6 |
Modello | Capacità di coppia di torsione |
Massimo Invadere il RPM |
Termine nominale Invadere resistenza |
Fori di riserva? 1 | Keyways1 | Dimensioni | ||||||||
B | ||||||||||||||
Libbra-ft | Nanometro | Corsa interna | Corsa esterna | Libbra-ft | Nanometro | Pollice | millimetro | Pollice | millimetro | Pollice | millimetro | Pollice | millimetro | |
MG300A | 275 | 373 | 2900 | 800 | 0,17 | 0,2 | 0,500 | 12,70 | 0.125×0.167 | 3.18×4.24 |
3,000 2,998 |
76,15 /76.20 |
25/8 | 66,68 |
MI300A | - | - | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 | ||||||||
MO300A | 3600 | 800 | 0,750 | 19,05 | 0.188×0.094 | 4.76×2.38 | ||||||||
MR300A | 800 | 2900 | ||||||||||||
MG400A | 400 | 542 | 2700 | 800 | 0,21 | 0,3 | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 |
3,500 3,498 |
88,85 /88.90 |
27/8 | 73,03 |
MI400A | - | - | 0,750 | 19,05 | ||||||||||
MO400A | 3600 | 800 | 0,875 | 22,23 | ||||||||||
MR400A | 800 | 2700 | ||||||||||||
MG500A | 1175 | 1593 | 2400 | 750 | 0,38 | 0,5 | 0,875 | 22,23 | 0.188×0.094 | 4.76×2.38 |
4,250 4,248 |
107,90 /107.95 |
35/8 | 92,08 |
MI500A | - | - | 1,000 | 25,40 | 0.25×0.125 | 4.76×2.38 | ||||||||
MO500A | 3000 | 750 | 1,125 | 28,58 | 0.25×0.125 | 6.35×3.18 | ||||||||
MR500A | 750 | 2400 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 | ||||||||
MG600A | 2250 | 3051 | 1800 | 700 | 0,63 | 0,9 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 |
5,375 5,373 |
136,47 /136.53 |
43/4 | 120,65 |
1,375 | 34,93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
MI600A | - | - | 1,500 | 38,10 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,625 | 41,28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
MO600A | 2400 | 700 | 1,750 | 44,45 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,937 | 49,20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
MR600A | 700 | 2100 | 2,000 | 50,80 | 0.50×0.188 | 12.7×4.76 | ||||||||
MG700A | 5000 | 6779 | 1200 | 400 | 1,3 | 1,8 | 2,000 | 50,80 | 0.50×0.250 | 12.7×6.35 |
7,125 7,123 |
180,92 180,98 |
61/4 | 158,75 |
MI700A | - | - | 2,250 | 57,15 | 0.50×0.250 | 12.7×6.35 | ||||||||
2,437 | 61,90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
MO700A | 20000 | 400 | 2,500 | 63,50 | 0.625×0.313 | 15.88×7.94 | ||||||||
2,750 | 69,85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
MR700A | 400 | 1750 | 2,937 | 74,60 | 0.625×0.125 | 15.88×3.18 |
Montaggio ed accoppiamento
