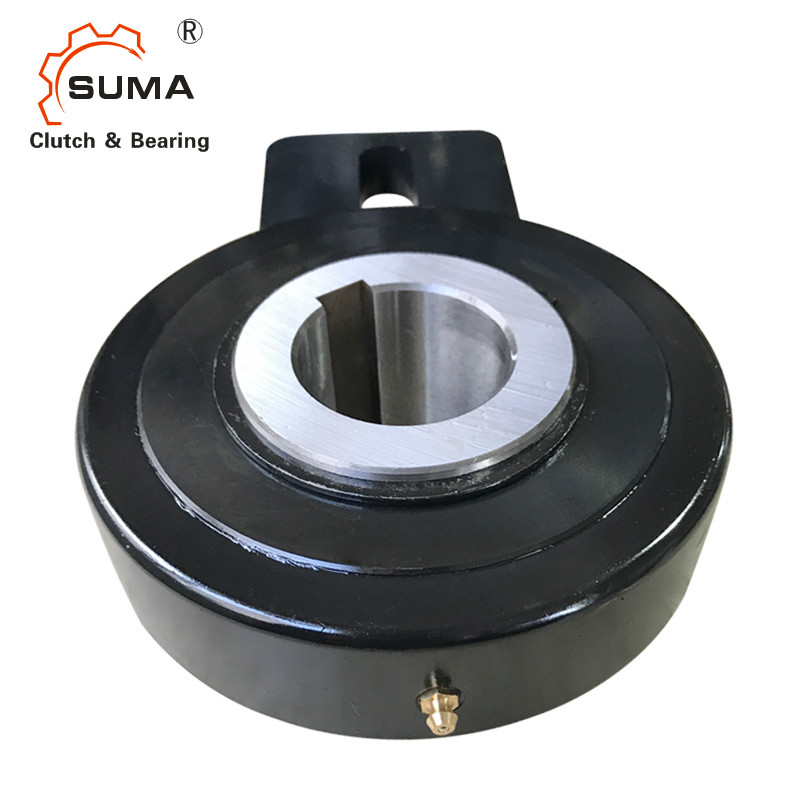

GV90 GV100 GV110 Cuscinetti frizione antiritorno per elevatore a tazze unidirezionali
Caratteristiche della frizione antiritorno GV
Le ruote libere della serie GV sono a rulli, il centraggio tra pista interna e pista esterna avviene tramite boccole.
le forze di coppia vengono trasmesse dall'albero all'anello interno per mezzo di una chiavetta.
la tolleranza dell'albero deve essere h6.
Quando la ruota libera viene utilizzata come dispositivo di non ritorno, la leva fissata all'anello esterno deve essere racchiusa tra due staffe;in caso contrario è necessario inserire un perno nel foro ad anello.Quando è bloccato sul telaio di una macchina, arresta la rotazione della ruota libera.
Se la ruota libera viene utilizzata come avanzamento intermittente, la leva deve essere fissata longitudinalmente utilizzando il foro per un'asta di spinta o simile.In ogni caso, per evitare sovraccarichi le boccole, la leva deve avere un certo gioco per consentire il movimento assiale.
la ruota libera viene fornita già ingrassata
Dimensioni e Capacità
| Modello |
DH7 mm |
D mm |
l mm |
B1 mm |
l1 mm |
b2 mm |
io2 mm |
io3 mm |
io4 mm |
Il peso Kg |
Massima velocità |
Coppia Nm |
Coppia di trascinamento Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2xTn
Kyey DIN 6885
2)Velocità massima consentita
