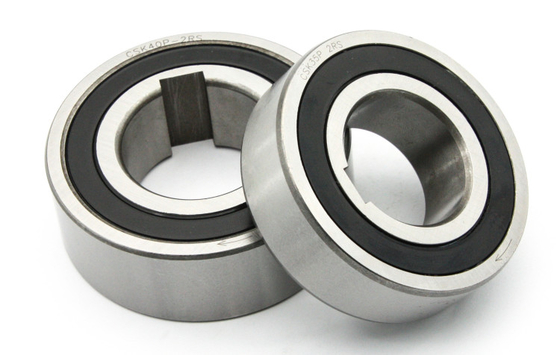

Cuscinetti elettrici della frizione di modo della bicicletta una di CSK17P CSK6203P 17*40*12MM
Fearures
Oltre al modello di base di CSK, tipo CSK. La P caratterizza una scanalatura sulla corsa interna.
Per questo motivo può essere chiuso a chiave ad un'asse a tolleranza k6. La corsa esterna deve ancora essere premuta in un alloggio rigido alla tolleranza N6.
CSK. .PP caratterizza una scanalatura sia sulla corsa interna che esterna. Le tolleranze di montaggio raccomandate sono h6 sull'asse e H6 in un alloggio rigido. Contattici prego quando la temperatura di funzionamento ambientale o non è all'interno della gamma +5°C a +60°C.
Il modo di CSK uno che sopporta la serie ha una piccola altezza radiale della sezione ed inoltre comunemente è conosciuto come un cuscinetto di un modo o cuscinetto Anti-inverso. I cuscinetti di un modo sono destinati per trasmettere la coppia di torsione fra l'asse e l'alloggio in una direzione e per permettere il moto libero nella direzione opposta.
Dimensioni e capacità
Tipo | Dimensione | Sopportare la serie | Sopportare i carichi | Peso | Coppia di torsione di resistenza | |||||||
dinamica | statico | |||||||||||
CSK. P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
[millimetro] | [Nanometro] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [kN] | [kN] | [chilogrammo] | [Ncm] | ||
12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |||
CSK. .PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7,4 | 3,42 | 0,06 | 0,9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7,9 | 3,8 | 0,07 | 1,1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1,5 | 9,4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11,7 | 6,45 | 0,21 | 4,4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2,5 | 12,6 | 7,28 | 0,3 | 5,8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15,54 | 12,25 | 0,5 | 7 | |
CSK. P-2RS | 12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 |
