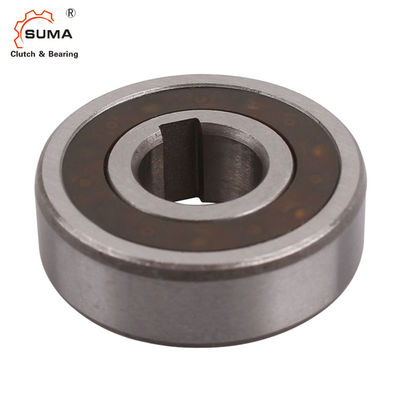

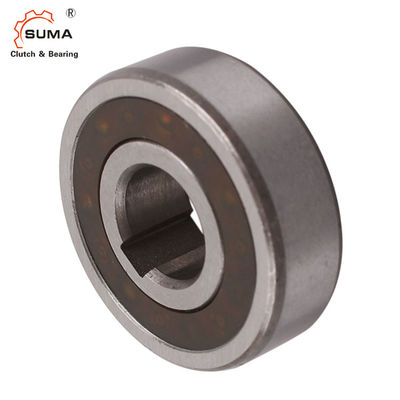

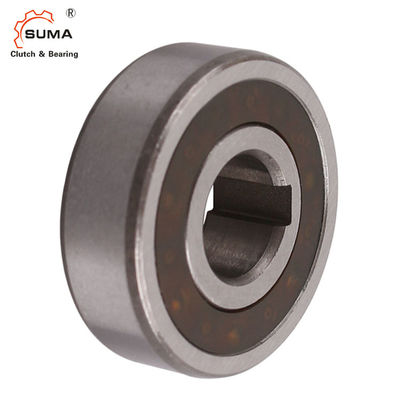

Sprag di modo di CSK25P CSK25PP uno che invade cuscinetto CSK25
Fearures
Tipi CSK. La P e CSK. .PP sono tipo dello sprag guida in folle integrato in 62. cuscinetti a sfera di serie (eccetto la dimensione 40). Sono sopportare di sostegno, hanno consegnato il grasso lubrificato e protettivo da polvere di più di 0,3 millimetri.
L'uso del tipo supplementare guarnizioni «di nylos» è raccomandato particolarmente quando la temperatura di lavoro supera la lubrificazione di bagno d'olio 50°C. è inoltre possibile.
Oltre al modello di base di CSK, tipo CSK. La P caratterizza una scanalatura sulla corsa interna. Per questo motivo può essere chiusa a chiave ad un'asse a tolleranza k6. La corsa esterna deve ancora essere premuta in un alloggio rigido alla tolleranza N6.
CSK. .PP caratterizza una scanalatura sia sulla corsa interna che esterna. Le tolleranze di montaggio raccomandate sono h6 sull'asse e H6 in un alloggio rigido. Contattici prego quando la temperatura di funzionamento ambientale o non è all'interno della gamma +5°C a +60°C.
Dimensioni e capacità
Oggetto | CSK25PP-2RS |
Materiale | GCr15 |
Diametro interno. | 25 millimetri |
Diametro esterno. | 52 millimetri |
Larghezza | 20 millimetri |
Peso | 0,175 chilogrammi |
Coppia di torsione | 85 nanometro |
Coppia di torsione di resistenza | 6 Ncm |
Porto | Shanghai: Ningbo |
Termine di consegna | 10-20 giorni |
Tipo | Dimensione | Sopportare la serie | Sopportare i carichi | Peso | Coppia di torsione di resistenza | |||||||
dinamica | statico | |||||||||||
CSK. P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
[millimetro] | [Nanometro] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [kN] | [kN] | [chilogrammo] | [Ncm] | ||
12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |||
CSK. .PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7,4 | 3,42 | 0,06 | 0,9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7,9 | 3,8 | 0,07 | 1,1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1,5 | 9,4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11,7 | 6,45 | 0,21 | 4,4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2,5 | 12,6 | 7,28 | 0,3 | 5,8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15,54 | 12,25 | 0,5 | 7 | |
CSK. P-2RS | 12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 |
