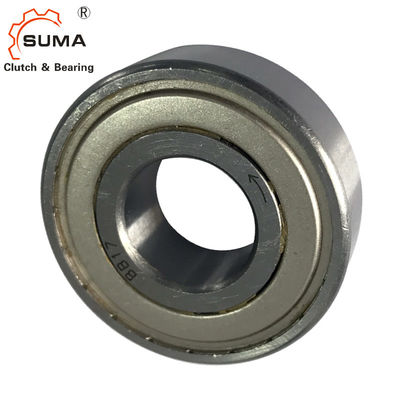

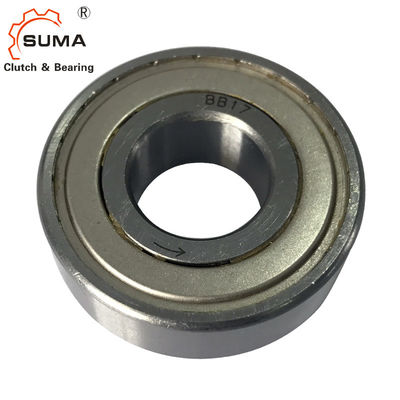

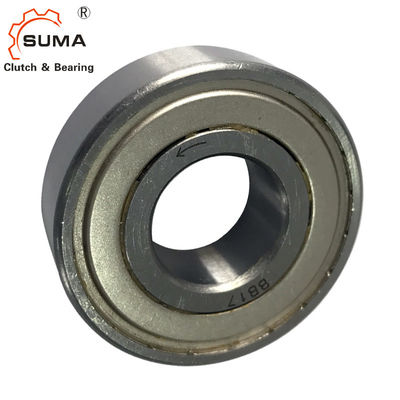

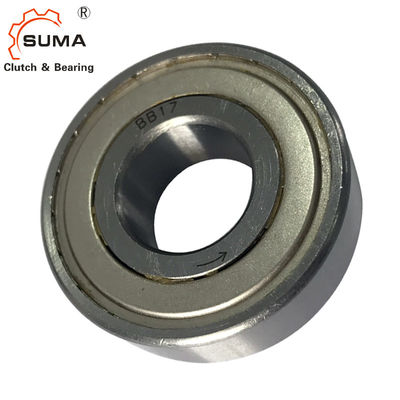

Cuscinetto della frizione della camma dello Sprag del OD 52MM di modo di serie BB25 uno di BB
  • Cuscinetto della frizione della camma dello Sprag del OD 52MM di modo di serie BB25 uno di BB
  • Cuscinetto della frizione della camma dello Sprag del OD 52MM di modo di serie BB25 uno di BB
  • Cuscinetto della frizione della camma dello Sprag del OD 52MM di modo di serie BB25 uno di BB
  • Cuscinetto della frizione della camma dello Sprag del OD 52MM di modo di serie BB25 uno di BB

Cuscinetto della frizione della camma dello Sprag del OD 52MM di modo di serie BB25 uno di BB

Luogo di origine La Cina
Marca SUMA
Certificazione ISO SGS
Numero di modello BB25
Dettagli del prodotto
Nome di prodotto:
Frizione di Sprag che sopporta BB25
Materiale:
GCr15 che sopporta acciaio
Capacità di coppia di torsione:
78Nm
Velocità di rotazione:
2500rpm
Peso specifico:
0.15Kg
DIMENSIONE:
25*52*15 mm
Garanzia:
1 anno
Porto:
Shanghai Ningbo
Evidenziare:

Cuscinetto della frizione della camma dello Sprag

,

Cuscinetto della frizione della camma BB25

,

Sprag di modo BB25 uno

Termini di trasporto & di pagamento
Quantità di ordine minimo
1
Prezzo
USD8-USD12PER PIECE
Imballaggi particolari
Contenitore di cartone
Tempi di consegna
3-5 giorni
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione
1000pcs al mese
Descrizione di prodotto

Cuscinetto della frizione della camma dello Sprag del OD 52MM di modo BB25 uno

Caratteristica

1. La frizione della camma di serie di BB è progettata per l'installazione di misura di stampa.
2. le serie di BB-2GD e di BB-1K-K 1K-K hanno una scanalatura sulla corsa interna. Le scanalature, eccetto la dimensione 25 sono
manifatturiero a BACCANO 6885. 3, BB40-1K-K e BB40-2GD 1K-K sono fabbricati a BACCANO 6885. 1.
3. la serie di BB-2K-K ha una scanalatura sia sulla corsa interna che esterna.
«- K» significa le chiavi spedite insieme alla frizione della camma.
4. le dimensioni corrette di interferenza all'asse ed all'alloggio devono essere mantenute per ottenere la prestazione massima della frizione e del cuscinetto.
5. riferisca alla tavola per tolleranza dell'asse e dell'alloggio per ogni serie.
6. le frizioni di BB, di BB-1K e di BB-2K, sopportare di sostegno e consegnato con grasso hanno protezione della parapolvere
contro le particelle di 0.25mm e più, mentre le frizioni di BB-2GD-1K e di BB-2GD, serie ampiamente standard di BB di 5mm, hanno guarnizioni speciali del labbro per l'efficace protezione contro tutta la polvere.
7. La freccia sulla corsa interna mostra la direzione di aggancio della corsa interna.
8. Per installare la frizione, utilizzi uno strumento della stampa del diametro appropriato per applicare anche la pressione sopra l'intero fronte della corsa interna ed esterna.
9. Non martelli o non si applichi l'altra scossa alla frizione.
10. assicuri che l'alloggio abbia abbastanza forza per resistere alla pressione richiesta per l'installazione adattantesi della stampa della frizione.
11. gamma di temperatura di funzionamento: – 30°C a +100°C (consultici per la temperatura che supera questa gamma).

Dati tecnici

Oggetto BB25
Materiale GCr15
Diametro esterno. 52 millimetri
Dimensione di foro 25 millimetri
Capacità di coppia di torsione 78 nanometro
Max. Overrunning (corsa interna) 1400 r/min
Max. Overrunning (corsa esterna) 2500 r/min
Porto Shanghai; Ningbo
Termine di consegna 10-15 giorni

Cuscinetto della frizione della camma dello Sprag del OD 52MM di modo di serie BB25 uno di BB 0

Dimensioni e capacità



odel Coppia di torsione
Capacità
Max. Overrunning Coppia di torsione di resistenza (N·m) B C D r Peso (n) Sopportare i carichi
Corsa interna Corsa esterna BB
BB-1K-K
BB-2K-K
BB-2GD
BB-2GD 1K-K
BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K
BB-2GD
BB-2GD 1K-K
Cr Cuore
N·m. r/min r/min N N
BB15 29 3600 2000 0,01 0,04 11 16 35 15 32,6 32,45 0,6 50 70 5950 3230
BB17 43 3500 1900 0,01 0,05 12 17 40 17 36,1 36,45 0,6 80 100 7000 3700
BB20 61 3000 1600 0,014 0,055 14 19 47 20 41,7 42,35 1 120 150 8500 4900
BB25 78 2500 1400 0,017 0,055 15 20 52 25 47,1 47,05 1 150 200 10700 6300
BB30 140 2000 1100 0,03 0,058 16 21 62 30 56,6 55,6 1 230 280 11900 7900
BB35 173 1800 1000 0,034 0,06 17 22 72 35 64 64,6 1,1 320 410 13500 9700
BB40 260 1800 900 0,04 0,08 22 27 80 40 71 71,6 1,1 400 600 14500 11700

Nota:

No. del modello ha segnato sulla corsa interna è soltanto «K» per entrambi i «1K» e «2K». (Esempio: il segno «BB25-K» per sia BB25-1K che BB25-2K)




Tolleranza per l'asse e l'alloggio

Modello Diametro dell'asse. Diametro dell'alloggio.
BB15 BB15-2GD 15+0.023+0.012 35-0.012-0.028
BB17 BB17-2GD 17+0.023+0.012 40-0.012-0.028
BB20 BB20-2GD 20+0.028+0.015 47-0.012-0.028
BB25 BB25-2GD 25+0.028+0.015 52-0.014-0.033
BB30 BB30-2GD 30+0.028+0.015 62-0.014-0.033
BB35 BB35-2GD 35+0.033+0.017 72-0.014-0.033
BB40 BB40-2GD 40+0.033+0.017 80-0.014-0.033
Modello Diametro dell'asse. Diametro dell'alloggio.
BB15-1K-K BB15-2GD 1K-K 15-0.008-0.028 35-0.012-0.028
BB17-1K-K BB17-2GD 1K-K 17-0.008-0.028 40-0.012-0.028
BB20-1K-K BB20-2GD 1K-K 20-0.010-0.031 47-0.012-0.028
BB25-1K-K BB25-2GD 1K-K 25-0.010-0.031 52-0.014-0.033
BB30-1K-K BB30-2GD 1K-K 30-0.010-0.031 62-0.014-0.033
BB35-1K-K BB35-2GD 1K-K 35-0.012-0.037 72-0.014-0.033
BB40-1K-K BB40-2GD 1K-K 40-0.012-0.037 80-0.014-0.033
Modello Diametro dell'asse. Diametro dell'alloggio.
BB15-2K-K 15-0.008-0.028 35-0.018-0.002
BB17-2K-K 17-0.008-0.028 40-0.018-0.002
BB20-2K-K 20-0.010-0.031 47-0.022-0.003
BB25-2K-K 25-0.010-0.031 52-0.022-0.003
BB30-2K-K 30-0.010-0.031 62-0.022-0.003
BB35-2K-K 35-0.012-0.037 72-0.025-0.006
BB40-2K-K 40-0.012-0.037 80-0.025-0.006

Dimensioni delle chiavi e delle scanalature

Modello b2js10 T1 T2 b1js9 t Corsa interna
Chiave
b×h×length
Corsa esterna
Chiave
×length del h del b'×
BB15-1K-K BB15-2GD- 1K-K 5,0 1,9 1,2
BB15-2K-K - 2,0 0,6 5x3x11 2x2x11
BB17-1K-K BB17-2GD- 1K-K 5,0 1,9 1,2
BB17-2K-K - 2,0 1 5x3x12 2x2x12
BB20-1K-K BB20-2GD- 1K-K 6,0 2,5 1,6
BB20-2K-K - 3,0 1,5 6x4x14 3x3x14
BB25-1K-K BB25-2GD- 1K-K 8,0 3,6 1,5
BB25-2K-K - 6,0 2 8x5x15 6x4x15
BB30-1K-K BB30-2GD- 1K-K 8,0 3,1 2,0
BB30-2K-K - 6,0 2 8x5x16 6x4x16
BB35-1K-K BB35-2GD- 1K-K 10,0 3,7 2,4
BB35-2K-K - 8,0 2,5 10x6x17 8x5x17
BB40-1K-K BB40-2GD- 1K-K 12,0 5,0 3,3
BB40-2K-K - 10,0 3 12x8x22 10x6x22

Nota:

La dimensione di T2 per BB25-1K-K, BB25-2K-K e BB25-2GD 1K-K è basso di 0,5 millimetri confrontata a

BACCANO 6885. 3.
Elabori la scanalatura sull'asse 0,5 millimetri profondamente per usare la chiave standard di BACCANO.
Tutti i altri modelli sono dimensionale intercambiabili con i concorrenti.

Lubrificazione
1. Poiché il grasso già si applica prima della consegna, non c'è necessità di applicare il grasso prima dell'uso.
2. Se la frizione è utilizzata con un lubrificante dell'olio, la lubrificazione a olio dovrebbe applicarsi sempre dentro l'unità.
3. Non usi i grassi o i lubrificanti con gli additivi del PE.

Montaggio dell'esempio
