Cuscinetto della frizione di Sprag
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | FGK40 FGK45 FGK50 |

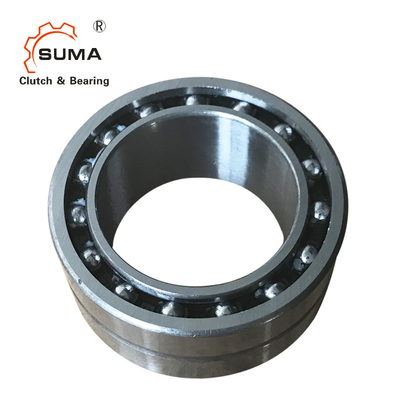

Il modo di FGK40 FGK45 FGK50 uno guida in folle i cuscinetti della frizione per la macchina del pacchetto
Caratteristiche
FGK che invade la frizione può essere usato come:
1. invadere frizione
2. frizione dell'arresto
3. indicizzazione della frizione
Dimensioni e capacità
| Tipo | Dimensione |
TKN1) |
Overrunningspeeds |
Cuscinetto serie
|
Carichi | Peso | |||||||
|
Rulli dina. |
Palle dina. |
Rulli immediatamente. |
Palle immediatamente. |
||||||||||
FGK |
d | n imax2) | n amax3) | C | C | C0 | C0 | D | L | r | |||
| [millimetro] | [Nanometro] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 | |
NOTE
1) Tmax = 2 × TKN
» Riferisca alle pagine di selezione 10 - 13
2) Eccedenze della corsa interna
3) Eccedenze esterne della corsa
» Riferisca al montaggio ed alle pagine 16 - 19 delle istruzioni di manutenzione
Montaggio ed accoppiamento
