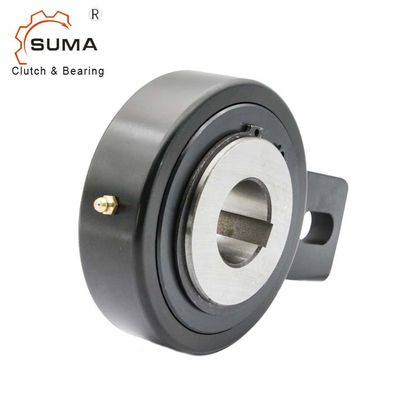

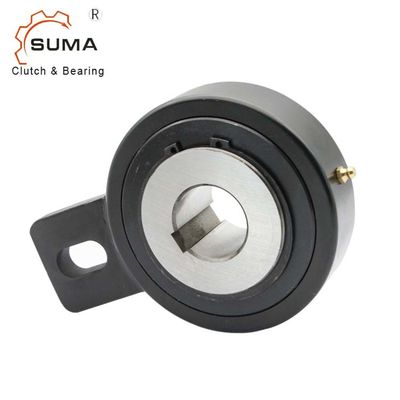

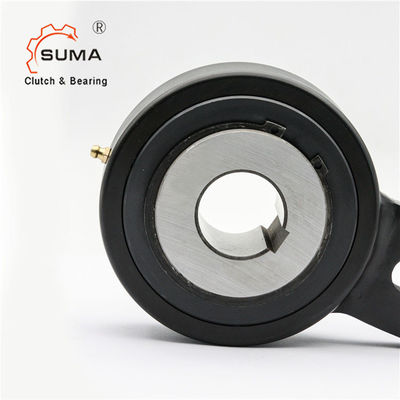

Cuscinetti di modo di tipo uno del rullo della frizione dell'arresto di GV45 GV50
Caratteristiche
La serie di GV guida in folle è con i rulli, concentranti fra la corsa interna e la corsa esterna è effettuato per mezzo di cespugli.
le forze di coppia di torsione sono trasmesse dall'asse alla corsa interna per mezzo di una chiave.
la tolleranza dell'asse deve essere h6.
Quando guidi in folle è usato come dispositivo non di ritorno, la leva riparata alla corsa esterna deve essere interposto fra due sostegni; un perno deve essere inserito altrimenti
nel foro avvolto. Una volta chiuso a chiave alla struttura di una macchina, ferma guida in folle la rotazione.
Se guidi in folle è usato come alimentazione intermittente, la leva deve essere attaccata longitudinalmente facendo uso del foro per un'asta di spinta o simile. Comunque, evitare sovraccaricare
i cespugli, la leva devono essere dati una certa quantità di spazio da tenere conto il movimento assiale.
guidi in folle è fornito già unto
Dimensioni e capacità
Modello |
dH7 millimetro |
D millimetro |
L millimetro |
B1 millimetro |
L1 millimetro |
b2 millimetro |
I2 millimetro |
I3 millimetro |
I4 millimetro |
Peso Chilogrammo |
Max Speed |
Coppia di torsione Nanometro |
Coppia di torsione nanometro di resistenza |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,5 | 320 | 1250 | 1,2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,4 | 320 | 1250 | 1,2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3,3 | 320 | 2180 | 1,2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,8 | 300 | 2180 | 2,2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,7 | 300 | 2180 | 2,2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,6 | 300 | 2180 | 2,2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,5 | 300 | 2180 | 2,2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,3 | 300 | 2180 | 2,2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8,7 | 200 | 2930 | 3,5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3,5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3,5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3,5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6,0 |
1)Tmax: 2x Tn
BACCANO 6885 di Kyey
2)Velocità conceduta massima
