Cuscinetto della frizione di Sprag
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | FPD453Z FPD463Z FPD473Z |

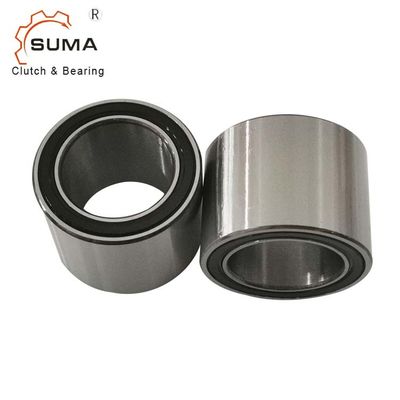

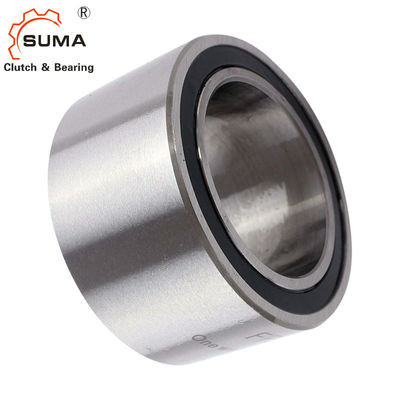

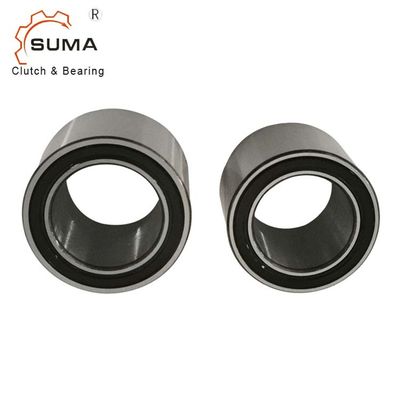

Il modo di FPD453Z FPD463Z FPD473Z uno guida in folle invadendo il cuscinetto della frizione
Caratteristiche
Cuscinetto: Guidi in folle la frizione comprende la palla ed i cuscinetti a rulli. Il supporto sopportante esterno supplementare non è necessario.
Pressione della direzione: La freccia sull'anello interno designa la direzione di pressione dell'anello interno.
Temperatura di funzionamento: 100° massimo C
Lubrificazione: Lubrificazione a olio operativa di vita
Tolleranze dell'installazione: Asse h5; hub H6
Parti di accoppiamento
L'indurimento e la molatura delle parti di accoppiamento non sono necessario. Pulisca completamente (ungere liberamente) le parti di accoppiamento nelle vicinanze del guidano in folle la frizione come pure guidi in folle gli anelli della frizione prima della fabbricazione della misura di stampa.
Componenti
Guidi in folle il Fe 400 Z dell'elemento dell'inserzione della frizione ·
Misura esterna interna d'acciaio, indurita ed al suolo sopportare degli anelli dell'anello di stampa di misura dell'anello di stampa ·
Cuscinetti a sfera integrati ·
Cuscinetto a rulli RL 400 ·
Lubrificazione a olio di vita di lubrificazione ·
Dati tecnici
Dimensioni e capacità
| Modello | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Peso | Oggetto no. |
| [millimetro] | [millimetro] | [millimetro] | [Nanometro] | [RPM] | [N] | [N] | [chilogrammo] | ||
| FPD 427 M. | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
| FPD 432 M. | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
| FPD 437 M. | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
| FPD 442 M. | 30 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,18 | 300697 |
| FPD 448 M. | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
| FPD 453 M. | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
| FPD 463 M. | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
| FPD 473 M. | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
Immagini
