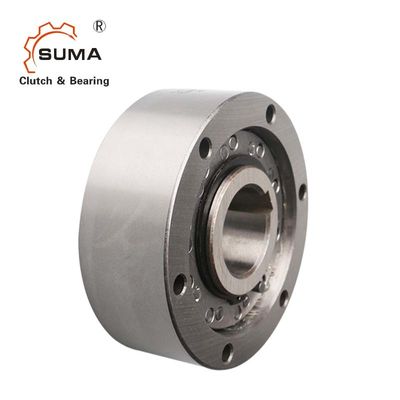

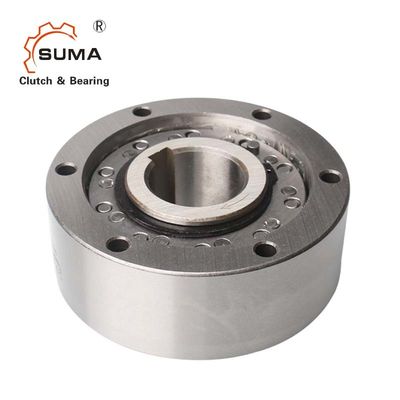

frizione di Sprag di dimensione alesata RSXM51 di 35mm che sopporta velocità di rotazione 18500RPM

Lo Sprag di modo RSXM51 uno guida in folle i cuscinetti della frizione

Caratteristiche

La serie RSXM completa la gamma piccola-media dell'arresto, che ha cominciato con il programma di grande successo di RSCI. Il tipo RSXM è una centrifuga decolla il tipo dello sprag guida in folle con la rotazione della corsa interna. Soltanto la corsa interna è progettata per guidar in follee. È un tipo non auto-di sostegno. I cuscinetti devono essere forniti per assicurare la concentricità delle corse interne ed esterne e per sostenere i carichi assiali e radiali, come indicato sul retro. I limiti di distanza massima e di concentricità devono essere osservati.

Il tipo di RSXM accetta tutti i tipi di lubrificanti attualmente utilizzati nell'attrezzatura di trasporto di energia. È possibile montare i questi guida in folle direttamente in cambi senza lubrificazione separata. IST di una foschia dell'olio generalmente sufficienti. La lubrificazione a grasso può essere accettabile se l'unità funziona principalmente nell'invadere la circostanza, come sui E-motori. Quando usato come arresto, deve essere controllato che la velocità di sorpasso non andrà sotto la velocità minima arresa la tavola caratteristica.

Dimensione e capacità

NOTE

1) Il × massimo 2 T KN di T = «si riferisce alle pagine di selezione 10 - 13

2) Questa velocità massima permessa n della trasmissione di coppia di torsione massima non deve essere oltrepassata quando trasmette la coppia di torsione.

3) Questo imin invadente permissibile minimo della velocità n non dovrebbe essere rdeuced nell'ambito del servizio continuo. Riduzione possibile di questa velocità minima della richiesta.

4) Eccedenze della corsa interna. Scanalatura a BACCANO 6885,1

5) La tolleranza +1" si riferisce al montaggio ed alle istruzioni di manutenzione

Montaggio

Immagini
