Il rullo GN130 guida in folle l'arresto dello Sprag che sopporta l'arresto Clutch.pdf della GN
Caratteristica del cuscinetto dell'arresto
La frizione dell'arresto di serie della GN è un genere di a bassa velocità del tipo del rullo che tappa il dispositivo, spesso con il riduttore, usato dentro
nastro trasportatore, gru, tamburo elettrico e l'altro bisogno un dispositivo di non ritorno.
Il non ritorno rapidamente, piccola distanza inversa, lunga vita, può resistere alla coppia di torsione.
Dati tecnici del cuscinetto dell'arresto
Oggetto | GN130 |
Materiale | GCr15 |
Diametro del foro. | 130 millimetri |
Diametro esterno. | 175 millimetri |
Larghezza | 170 millimetri |
Capacità di coppia di torsione | 13700 N.m |
Peso | 120 chilogrammi |
Pacchetto | Contenitore di cartone, scatola di legno o come vostri requisiti |
Dimensione e capacità del cuscinetto dell'arresto
Tipo | Coppia di torsione | Massimo alesato del diametro. | Dimensione | Peso | Riduttore adatto raccomandato | ||||||||
TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | chilogrammo | ||
N.m | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89,4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |

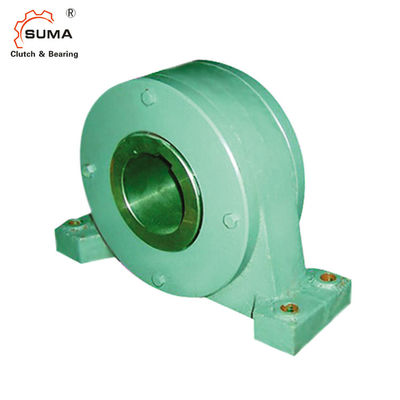

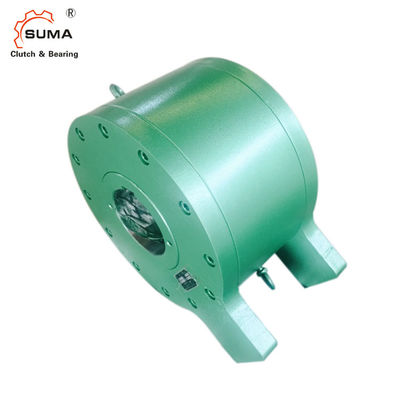

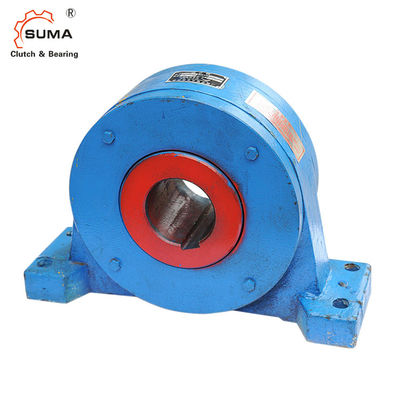

Immagine del cuscinetto dell'arresto della GN
Applicazione del cuscinetto dell'arresto della GN
