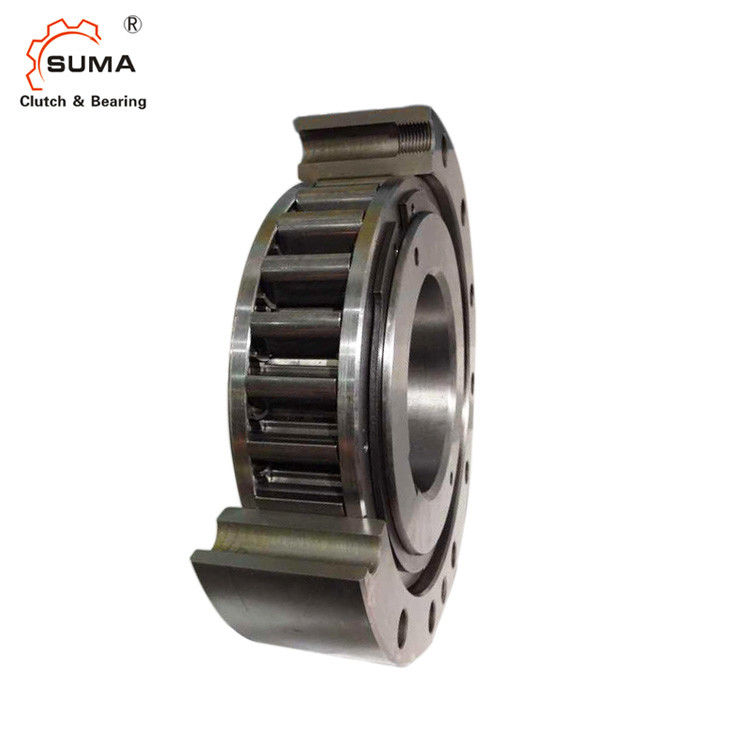

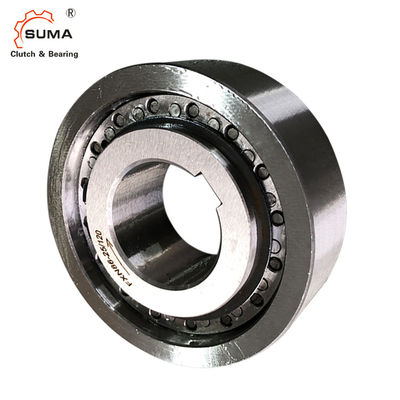

Frizione invadente ad alta velocità dell'arresto FXN101-25/140 che sopporta per la pompa
Caratteristica della frizione dell'arresto di FXN che sopporta per la POMPA
Guida in folle FXN sono usati come:
Arresti
Invadere le frizioni
Interno guida in folle FXN sono sprag guida in folle senza supporto di cuscinetto e con il decollo X. dello sprag. Il decollo X dello sprag si accerta di un'operazione spingente libera senza usura quando l'anello interno gira all'alta velocità. L'anello esterno è premuto nel ing hous del cliente. Ciò compatta, soluzioni del montaggio di economia di spazio possibili.
Dimensione e capacità della frizione dell'arresto di FXN che sopporta per la POMPA
Guidi in folle la dimensione |
Coppia di torsione Nanometro |
Eccedenza interna dell'anello | Norma alesata di d | massimo. |
B millimetro |
D millimetro |
F millimetro |
J millimetro |
K minuto millimetro |
L millimetro |
Peso chilogrammo |
|||||
millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | ||||||||||
FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 |
La coppia di torsione ereditaria massima è 2 volte la coppia nominale specificata. Vedi la pagina 14 per la determinazione di coppia di torsione di selezione.
La coppia nominale teorica fa domanda soltanto per la concentricità ideale fra l'anello interno ed esterno. In pratica, la concentricità è colpita dal gioco sopportante ed errori concentrare delle parti bouring di nitrito. Poi le coppie nominali specificate nella tavola si applicano, mentre prendendo in considerazione il attuale esaurito (T.I.R.).
Più alte velocità su richiesta.
Note:
1. × massimo 2 T KN di T =
2. Eccedenze della corsa interna
3. Eccedenze esterne della corsa
Scanalatura a BACCANO 6885,1
Scanalatura secondo BACCANO 6885, pagina 1 • Tolleranza della larghezza JS10 della scanalatura.
* scanalatura secondo BACCANO 6885, pagina 3 • Tolleranza della larghezza JS10 della scanalatura.
Montaggio dell'esempio
Interno guidi in folle NX di FXN 38 - 17/70 come arresto, sistemato in un adattatore d'abitazione per attaccare ad un motore elettrico. L'anello esterno sottile che è premuto nell'alloggio permette ad una soluzione adatta spazio-efficiente. dovuto le alte velocità dell'asse nell'operazione normale (che guida in folle peration della o), il decollo X dello sprag assicura un ation senza contatto e quindi senza usura dell'operazione continua.
Interno guidi in folle NX di FXN 66 - 25/100 come frizione invadente nell'azionamento di strisciamento di una macchina tessile. Guidi in folle l'installazione in modo compatto è risolto per mezzo dell'anello esterno sottile che è premuto nella ruota elicoidale. Durante la messa a punto, la macchina è guidata dall'ingranaggio a vite e guidi in folle che sta funzionando nel determinare l'operazione. Nell'operazione normale (che guida in folle ation di operazione), l'anello interno che è situato sulle eccedenze principali ad alta velocità dell'albero motore ed automaticamente disinnesta l'azionamento di strisciamento. Con velocità alto invadente dell'anello interno, il tipo con il decollo X dello sprag è usato; gli sprags funzionano nel guidar in follee l'operazione senza contatto e quindi sono senza usura.
Interno guida in folle FXN sono senza supporto di cuscinetto. L'allineamento concentrico dell'anello interno ed esterno deve essere fornito dal cliente.
L'ammissibile esaurito (T.I.R.) deve essere osservato. La coppia di torsione è trasmessa sull'anello esterno dalla misura di stampa. Per trasmettere lo speci- di coppie di torsione fied nella tavola, l'anello esterno deve essere accomodato in un alloggio con un diametro esterno K. L'alloggio è fatto di ghisa d'acciaio o grigio nella qualità minima GG-20. Nel usando altri materiali d'abitazione o più piccoli diametri esterni, vi invitiamo a contattarci per quanto riguarda la coppia di torsione ereditaria. La tolleranza del foro d'abitazione è specificata nella tavola nell'ambito della dimensione D. La tolleranza dell'asse deve essere iso h6 o j6.
Lubrificazione
Alle velocità al di sopra della velocità di decollo dello sprag, nessuna lubrificazione speciale è richiesta; guidi in folle le funzioni senza manutenzione. Nel funzionare sotto la velocità di decollo dello sprag, una lubrificazione a olio del di qualità definita deve essere fornita.
