Luogo di origine | La Cina |
Marca | SUMA |
Certificazione | ISO SGS |
Numero di modello | RSCI80 |

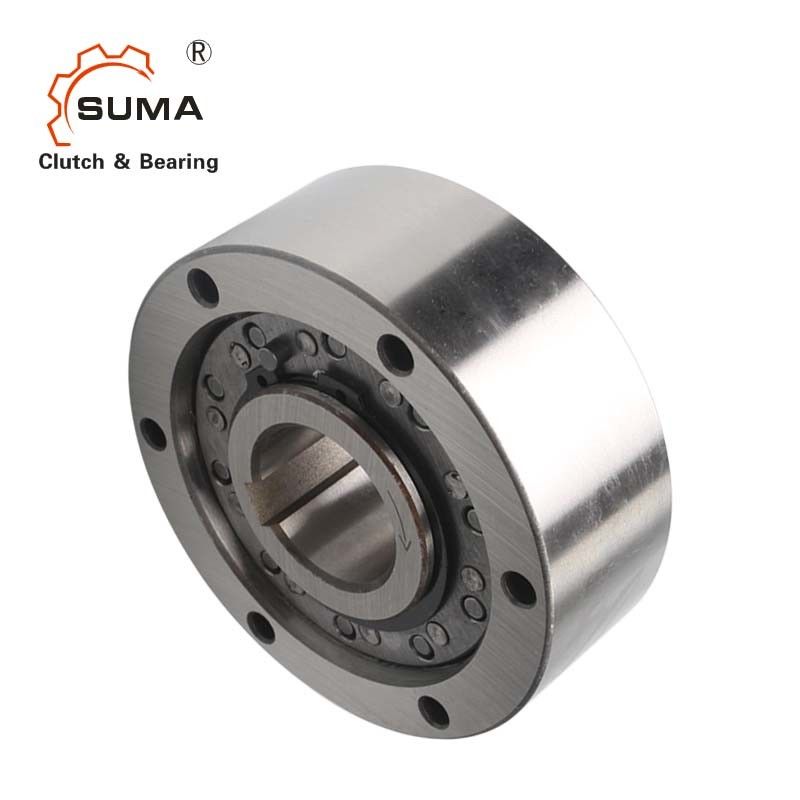

Cuscinetto centrifugo della frizione di Sprag di modo 4000RPM uno di RSCI 80
Caratteristiche
Il tipo RSCI è una centrifuga toglie il tipo dello sprag guida in folle con la rotazione della corsa interna. Soltanto la corsa interna è progettata per guidar in follee. È un tipo di sostegno non auto-.
I cuscinetti devono essere forniti per assicurare che la concentricità delle corse interne ed esterne sostenga i carichi assiali e radiali, come indicato sul retro.
I limiti di distanza massima e di concentricità devono essere osservati. Il tipo di RSCI accetta tutti i tipi di lubrificanti attualmente utilizzati nell'attrezzatura di trasporto di energia. È possibile montare i questi guida in folle direttamente in cambi senza lubrificazione separata. Un olio si appanna è generalmente sufficiente. La lubrificazione a grasso può essere accettabile se l'unità funziona principalmente nell'invadere la circostanza, come sui E-motori.
Quando usato come arresto, deve essere controllato che la velocità invadente non andrà sotto la velocità minima arresa la tavola di caratteristiche.
Dimensione e capacità
Tipo | Dimensione | Velocità | No. | Peso | |||||||||||||||||||
RS Ci |
dH7 |
TK N1) |
n massimo 2) |
n imin3) |
n imax4) |
D) | D1h6 | D2H7 | D3 | D4 | z | L | Io | I1 | I4 | f*45° | dmin | m. | tmin | I2 | I3 |
RS Ci |
F8 |
millimetro | Nanometro | min-1 | min-1 | min-1 | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | chilogrammo | chilogrammo | |||
20 | 212 | 315 | 750 | 15000 | 90 | 36 | 66 | 78 | M6 | 6 | 35 | 35 | 25 | 0 | 0,8 | 52 | 5 | 1 | 8 | 16 | 1,5 | 0,3 | |
25 | 319 | 300 | 725 | 14000 | 95 | 40 | 70 | 82 | M6 | 6 | 35 | 35 | 25 | 0 | 1 | 56 | 5 | 1 | 8 | 16 | 1,6 | 0,4 | |
30 | 375 | 290 | 700 | 11000 | 100 | 45 | 75 | 87 | M6 | 6 | 35 | 35 | 25 | 0 | 1,5 | 62 | 5 | 1 | 8 | 16 | 1,8 | 0,4 | |
35 | 550 | 280 | 670 | 11000 | 110 | 50 | 80 | 96 | M6 | 8 | 35 | 35 | 25 | 0 | 1,5 | 66 | 5 | 1 | 8 | 16 | 2,1 | 0,5 | |
40 | 800 | 260 | 630 | 8000 | 125 | 60 | 90 | 108 | M8 | 8 | 35 | 35 | 25 | 0 | 1,5 | 76 | 5 | 1 | 10 | 21 | 2,7 | 0,7 | |
45 | 912 | 255 | 610 | 7000 | 130 | 65 | 95 | 112 | M8 | 8 | 35 | 35 | 25 | 0 | 1,5 | 82 | 5 | 1 | 10 | 21 | 2,9 | 0,9 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 80 | 110 | 132 | M8 | 8 | 40 | 40 | 25 | 0 | 1,5 | 100 | 7,5 | 1 | 10 | 21 | 4,3 | 1 | |
60 | 2350 | 210 | 510 | 6000 | 175 | 85 | 125 | 155 | M10 | 8 | 60 | 50 | 36 | 5 | 2 | 110 | 12 | 2 | 12 | 35 | 6,5 | 1,8 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 100 | 140 | 165 | M10 | 12 | 60 | 50 | 36 | 5 | 2 | 120 | 12 | 2 | 12 | 35 | 8,6 | 1,9 | |
80 | 4500 | 180 | 440 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 36 | 5 | 2 | 140 | 17 | 3 | 12 | 35 | 12,5 | 2,6 | |
80M | 5800 | 155 | 375 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 46 | 5 | 2 | 140 | 12 | 2 | 12 | 35 | 13,1 | 2,6 | |
90 | 5600 | 170 | 410 | 3000 | 230 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 36 | 5 | 2,5 | 165 | 22 | 3 | 12 | 35 | 17,4 | 3 | |
90M | 8700 | 145 | 350 | 3000 | 245 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 46 | 5 | 2,5 | 160 | 17 | 2 | 12 | 35 | 18,3 | 3 | |
100 | 10500 | 145 | 355 | 3000 | 290 | 140 | 210 | 258 | M16 | 12 | 90 | 80 | 52,6 | 5 | 2,5 | 180 | 18,6 | 3 | 15 | 37 | 28 | 5 | |
100M | 16000 | 140 | 340 | 2400 | 290 | 170 | 210 | 258 | M16 | 12 | 90 | 80 | 63 | 5 | 2,5 | 200 | 13,5 | 2 | 12 | 35 | 30 | 5 | |
130 | 15750 | 135 | 330 | 2400 | 322 | 170 | 240 | 278 | M16 | 12 | 90 | 80 | 52,6 | 5 | 3 | 210 | 18,6 | 3 | 15 | 37 | 35 |
6 |
Note:
1) × massimo 2 T KN di T =
2) Questo nmax massimo permesso della velocità della trasmissione di coppia di torsione non deve essere oltrepassato quando trasmette la coppia di torsione.
3) Questo imin invadente permissibile minimo del Ni della velocità non dovrebbe essere ridotto nell'ambito del servizio continuo.
Riduzione possibile di questa velocità minima a richiesta
4) La corsa interna invade la scanalatura a BACCANO 6885,1
5) Tolleranza +1
La copertura F8 deve essere ordinata esclusivamente
