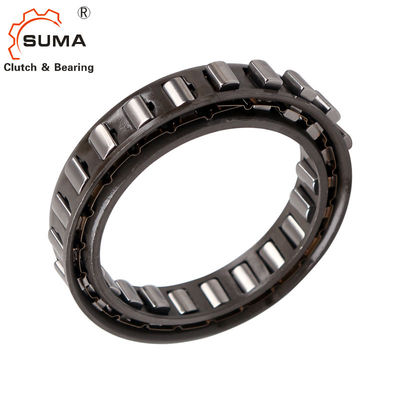

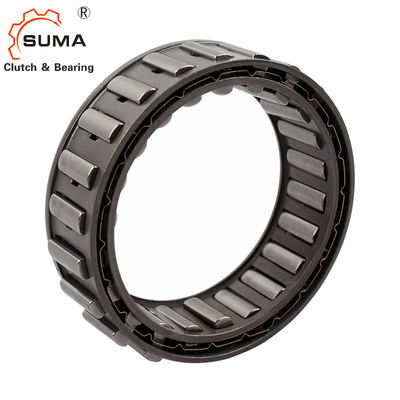

La gabbia SF18-13.5 guida in folle il cuscinetto centrifugo della frizione di Sprag
Caratteristiche
La gabbia guida in folle SF è sprag guida in folle per essere
installato fra interno cliente-fornito e
anelli esterni.
Guida in folle SF sono usati come:
Arresti del ➧
➧ che invade le frizioni
L'indirizzamento del ➧ guida in folle
Oltre al di tipo corrente, due altri
i tipi sono disponibili per tempo di impiego esteso.
Coppie nominali fino a 93 000 nanometro.
Dimensione e capacità
Guidi in folle la dimensione |
Tipo
|
Orque nominale di t MN Nanometro |
Tipo | Orque nominale di t MN Nanometro |
Tipo | Orque nominale di t MN Nanometro |
Decollo dello Sprag all'anello esterno velocità min-1 |
J millimetro |
D millimetro |
B millimetro |
K millimetro |
Quantità degli Sprags | Peso chilogrammo |
SF18-13,5 | J | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
SF23-13,5 | J | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
SF27-13,5 | J | 160 | JT | 160 | JZ | 100 | 3 600 | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
SF31-13,5 | J | 170 | JT | 170 | JZ | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
SF32-21,5 | J | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
SF37-14,5 | K | 270 | KT | 270 | Il KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
SF42-21 | J | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
SF44-14,5 | K | 500 | KT | 500 | Il KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
SF46-21 | J | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
SF50-18,5 | K | 680 | KT | 680 | Il KZ | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
SF56-21 | J | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
SF57-18,5 | K | 950 | KT | 950 | Il KZ | 800 | 2 000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
SF61-21 | J | 1 300 | JT | 1 300 | JZ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
SF72-23,5 | K | 2 100 | KT | 2 100 | Il KZ | 1 850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
SF82-25 | K | 2 300 | KT | 2 300 | Il KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
SF107-25 | K | 3 300 | KT | 3 300 | Il KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
SF127-25 | K | 4 900 | KT | 4 900 | Il KZ | 4 600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
SF140-50 | S | 13 600 | St | 13 600 | La SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
SF140-63 | S | 18 000 | St | 18 000 | La SZ | 14 000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
SF170-50 | S | 17 000 | St | 17 000 | La SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
SF170-63 | S | 23 000 | St | 23 000 | La SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
SF200-50 | S | 23 000 | St | 23 000 | La SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
SF200-63 | S | 29 000 | St | 29 000 | La SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
SF230-63 | S | 37 000 | St | 37 000 | La SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
SF270-50 | S | 35 000 | St | 35 000 | La SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
SF270-63 | S | 44 000 | St | 44 000 | La SZ | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
SF340-50 | S | 45 000 | St | 45 000 | La SZ | 43 000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
SF340-63 | S | 67 500 | St | 67 500 | La SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
SF380-50 | S | 57 000 | St | 57 000 | La SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
SF440-63 | S | 93 000 | St | 93 000 | La SZ | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
La coppia nominale teorica fa domanda soltanto per la concentricità ideale fra l'anello interno ed esterno.
La coppia di torsione ereditaria massima è 2 volte la coppia nominale specificata. Vedi la pagina 14 per la determinazione di coppia di torsione di selezione.
Montaggio
L'orientamento laterale della gabbia Freewheels può essere effettuato da una spalla sull'anello esterno o dagli anelli di guardia o dai dischi della guardia che sono riparati nell'anello esterno. Serri la capacità della trasmissione può essere aumentato se parecchie gabbie sono sistemate parallelamente. In questo caso consulti prego con RINGSPANN sulle coppie di torsione ereditarie. Prego nota i punti tecnici alla pagina 118regarding le piste dello sprag.
Esempio per ordinare
Guidi in folle la dimensione SF 44-14,5, di tipo corrente:
• SF 44-14,5 K
