Luogo di origine: | La Cina |
---|---|
Marca: | SUMA |
Certificazione: | ISO SGS |
Numero di modello: | CK-A45100 |
Quantità di ordine minimo: | 1 |
Prezzo: | USD30-USD50 PER PIECE |
Imballaggi particolari: | Contenitore di cartone |
Tempi di consegna: | 10-15 giorni |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Capacità di alimentazione: | 1000pcs al mese |
Nome di prodotto: | Frizione di Sprag che sopporta CK-A45100 | Materiale: | GCr15 che sopporta acciaio |
---|---|---|---|
Capacità di coppia di torsione: | 783Nm | Velocità di rotazione: | 560rpm |
Garanzia: | 1 anno | DIMENSIONE: | 45*100*30mm |
PESO SPECIFICO: | 1.07kg | OEM: | accetti |
Evidenziare: | Guidi in folle il cuscinetto dello Sprag,1 cuscinetto dello Sprag di modo,1 cuscinetto della frizione di Sprag di modo |

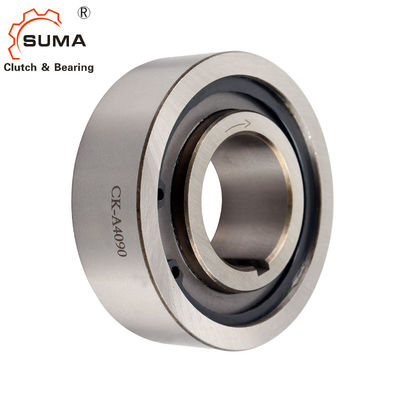

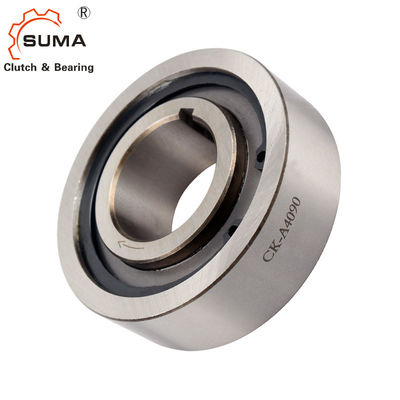

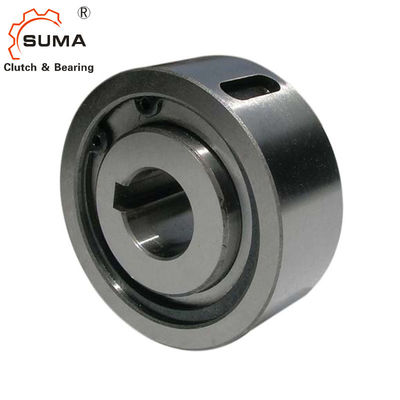

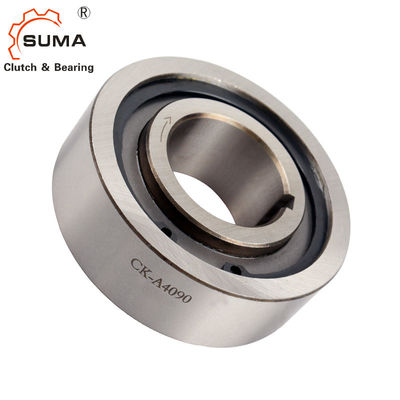

CKA guidano in folle il cuscinetto dello Sprag
Caratteristiche
Il tipo CK-A è un tipo dello sprag guida in folle il non cuscinetto di sostegno. Diametro nominale. - Il diametro della direzione è una dimensione standard dei cuscinetti a sfera. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. Le unità sono grasso consegnato Iubricated.
La disposizione standard è di installare questo tipo oltre ad un cuscinetto con la stessa tolleranza d'abitazione del diametro. La corsa interna e la corsa esterna sono chiuse a chiave all'asse ed al foro.
Questa serie estesa ha utilizzato nel sistema del macchinario del trasportatore, ospitante, l'imballaggio, la stampa, la fabbricazione di carta, tessere, chimico, medica, alimento ecc.
Dati tecnici
Oggetto | CK-A45100 |
Materiale | GCr15 |
Diametro del foro. | 45 millimetri |
Diametro esterno. | 100 millimetri |
Larghezza (B) | 30 millimetri |
Capacità di coppia di torsione | 783 N.m |
Invadendo velocità di limitazione (corsa interna) | 560 r/min |
Invadendo velocità di limitazione (corsa esterna) | 200 r/min |
Peso | 1,07 chilogrammi |
Pacchetto | Contenitore di cartone o come vostri requisiti |
Dimensioni e capacità
Modello
|
Coppia nominale
|
Invadendo velocità di limitazione (r/min)
|
Dimensione [millimetri] |
Cuscinetto
|
Peso
|
||||||
Corsa esterna | Corsa interna | ||||||||||
[N.m] | Corsa interna | Corsa esterna | D [h7] | B | bwxtw | d [h7] | C | bnxtn | [chilogrammo] | ||
CK-A1542 | 54 | 1750 | 500 | 42 | 23 | 3x1.8 | 15 | 24 | 3x1.4 | 6302 | 0,17 |
CK-A1747 | 75 | 1575 | 400 | 47 | 23 | 3x1.8 | 17 | 24 | 3x1.4 | 6304 | 0,21 |
CK-A2052 | 95 | 1400 | 400 | 52 | 23 | 3x1.8 | 20 | 24 | 3x1.4 | 6305 | 0,25 |
CK-A2562 | 145 | 1260 | 350 | 62 | 23 | 4x2.5 | 25 | 24 | 4x1.8 | 6306 | 0,35 |
CK-A3072 | 208 | 1050 | 300 | 72 | 23 | 5x3.0 | 30 | 24 | 5x2.3 | 6307 | 0,47 |
CK-A3580 | 340 | 815 | 200 | 80 | 28 | 8x4.0 | 35 | 30 | 6x2.8 | 6308 | 0,69 |
CK-A4090 | 462 | 700 | 200 | 90 | 28 | 8x4.0 | 40 | 30 | 6x2.8 | 6309 | 0,87 |
CK-A45100 | 783 | 560 | 200 | 100 | 28 | 8x4.0 | 45 | 30 | 6x2.8 | 6310 | 1,07 |
CK-A50110 | 850 | 525 | 180 | 110 | 28 | 10x5.0 | 50 | 30 | 8x3.3 | 6311 | 1,59 |
CK-A60130 | 1050 | 490 | 180 | 130 | 34 | 10x5.0 | 60 | 36 | 8x3.3 | 6312 | 2,16 |
CK-A65140 | 1224 | 490 | 180 | 140 | 34 | 10x5.0 | 65 | 36 | 10x3.3 | 6313 | 2,49 |
CK-A 70150 |
1850 | 455 | 150 | 150 | 40 | 10x5.0 | 70 | 42 | 10x3.3 | 6314 | 3,36 |
CK-A 75160 |
2140 | 455 | 150 | 160 | 40 | 12x5.0 | 75 | 42 | 12x3.3 | 6315 | 3,81 |
CK-A80170 | 2450 | 420 | 150 | 170 | 40 | 12x5.0 | 80 | 42 | 12x3.3 | 6316 | 4,29 |
CK-A1250 | 31,5 | 1750 | 400 | 50 | 22 | 3x1.8 | 12 | 24 | 3x1.4 | 0,24 | |
CK-A1855 | 50,0 | 1575 | 350 | 55 | 22 | 4x2.5 | 18 | 24 | 4x1.8 | 0,28 | |
CK-A2060 | 63,0 | 1600 | 350 | 60 | 22 | 6x3.5 | 20 | 24 | 6x2.8 | 0,33 | |
CK-A 2563 |
100 | 1260 | 350 | 63 | 24 | 6x3.5 | 25 | 26 | 6x2.8 | 0,37 | |
CK-A2563T | 140 | 1260 | 350 | 63 | 30 | 6x3.5 | 25 | 32 | 8x3.3 | 0,68 | |
CK-A2870 | 180 | 1050 | 300 | 70 | 30 | 8x4.0 | 28 | 32 | 8x3.3 | 0,60 | |
CK-A3080T | 340 | 875 | 200 | 80 | 30 | 8x4.0 | 30 | 32 | 8x3.3 | 0,75 | |
CK-A3585 | 400 | 815 | 200 | 85 | 30 | 8x4.0 | 35 | 32 | 8x3.3 | 1,00 | |
CK-A35100 | 780 | 875 | 200 | 100 | 32 | 10x5.0 | 35 | 34 | 10x3.3 | 1,34 | |
CK-A35140 | 1000 | 490 | 180 | 140 | 35 | 8x4.0 | 35 | 35 | 10x3.5 | 3,28 | |
CK-A40100 | 780 | 560 | 200 | 100 | 34 | 10x5.0 | 40 | 34 | 10x3.3 | 1,20 | |
CK-A40110 | 850 | 700 | 180 | 110 | 32 | 10x5.0 | 40 | 34 | 10x3.3 | 1,19 | |
CK-A50125 | 1000 | 490 | 180 | 125 | 36 | 14x5.5 | 50 | 35 | 14x3.8 | 2,21 | |
CK-A50130 | 1050 | 560 | 180 | 130 | 36 | 14x5.5 | 50 | 38 | 14x3.8 | 3,02 | |
CK-A55160 | 2000 | 455 | 150 | 160 | 52 | 16x6.0 | 55 | 55 | 16x4.3 | 6,96 | |
CK-A58130 | 1050 | 490 | 180 | 130 | 36 | 14x5.5 | 58 | 38 | 14x3.8 | 2,60 | |
CK-A60180 | 2000 | 420 | 140 | 180 | 52 | 18x6.0 | 60 | 52 | 18x4.4 | 7,40 |
Montaggio ed accoppiamento
Immagini
