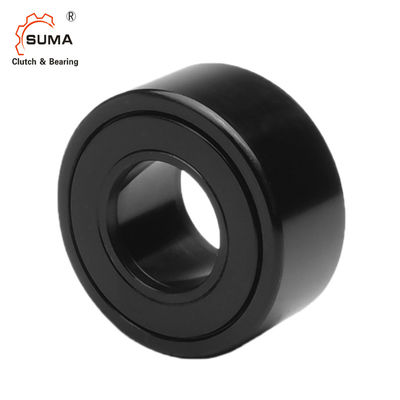

Tipo cuscinetto assiale del perno di YCR dell'ago del tessuto
Caratteristiche
Il rullo della pista è un'unità sopportante composta di anello esterno lavorato della spesso-parete, rulli dell'ago o insiemi cilindrici del rullo, o rullo dell'ago di orientamento della gabbia o del complemento completo, anello o bullone interno e guarnizione. Caratterizzando la struttura compatta multipla, alta accuratezza girante, grandi varietà, la vasta adattabilità ed installazione facile, può sopportare l'alto carico radiale e determinato carico di scossa ed è ampiamente usato in macchina utensile, metallurgico, tessuto e macchina da stampa, linee di trasformazione ed ecc.
Dimensioni e capacità
Nessun guarnizioni Riferimento no. |
Sigillato Riferimento no. |
Sigillato Riferimento no. |
OD (RD) Pollice |
Larghezza (w) Pollice |
IDENTIFICAZIONE (B) Pollice |
Larghezza sopra le piastre laterali (W1) Pollice |
Diametro. Della piastra laterale (E) pollice |
CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 |
CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 |
CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 |
CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1,125 | 0,625 | 0,3125 | 0,6875 | 25/32 |
CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1,25 | 0,75 | 0,375 | 0,8125 | 63/64 |
CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 |
CYR-1 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1,5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 |
CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1,625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 |
CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1,75 | 1 | 0,5 | 1,0625 | 1 1/4 |
CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1,875 | 1 | 0,5 | 1,0625 | 1 1/4 |
CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1,25 | 0,625 | 1,3125 | 1 13/32 |
CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2,25 | 1,25 | 0,625 | 1,3125 | 1 13/32 |
CYR-2 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2,5 | 1,5 | 0,75 | 1,5625 | 1 11/16 |
CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2,75 | 1,5 | 0,75 | 1,5625 | 1 11/16 |
CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1,75 | 1 | 1,8125 | 2 1/8 |
CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3,25 | 1,75 | 1 | 1,8125 | 2 1/8 |
CYR-3 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3,5 | 2 | 1,125 | 2,0625 | 2 7/16 |
CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2,25 | 1,25 | 2,3125 | 2 51/64 |
CYR-5-S | CCYR-5-S | 5 | 2,75 | 1,75 | 2,875 | 3 9/16 | |
CYR-6-S | CCYR-6-S | 6 | 3,25 | 2,25 | 3,375 | 4 15/32 | |
CYR-7-S | CCYR-7-S | 7 | 3,75 | 2,75 | 3,875 | 5 3/16 | |
CYR-8-S | CCYR-8-S | 8 | 4,25 | 3,255 | 4,5 | 4 3/8 | |
CYR-9-S | CCYR-9-S | 9 | 4,75 | 3,755 | 5 | 5 1/16 | |
CYR-10-S | CCYR-10-S | 10 | 5,25 | 4,255 | 5,5 | 5 15/32 |
