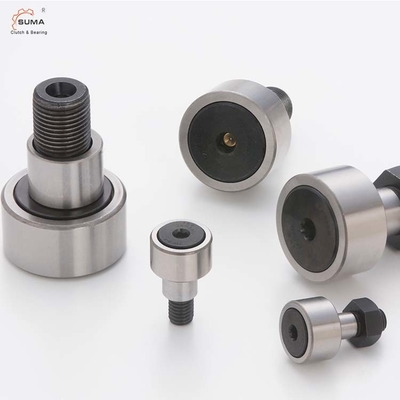

Cuscinetti eccentrici CCFH-1 3/4-SB del seguicamma del perno di serie di CCFE-SB
Dati tecnici
Dimensioni e capacità
BRG. NO. |
DIAMETRO DEL RULLO. (RD) +.000 -.001 |
RULLO LARGHEZZA (w) +.000 -.005 |
BUSH. L'GTH. (G*) +.000 -.010 |
BUSH. Diametro. (Il BD) ±.001 |
PERNO L'GTH. (SL) |
MIN. THR'D L'GTH. (TL) |
INDENNITÀ THR'DS. |
CEE. |
LUB. LA MISURA TINGE DIMENSIONE (F) |
** RECOM. PRESSIONE COPPIA DI TORSIONE LIBBRE. - IN. |
MAX. STATIC CAPACITÀ LIBBRE. |
BASIC DINA. LIBBRE DI VALUTAZIONE. |
CCFE-1/2-N-SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
CCFE-1/2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE-7/8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE-1-SB | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/8-SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/4-SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 3/8-SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 1/2-SB | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 5/8-SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 3/4-SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-1 7/8-SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-2-SB | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/4-SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/2-SB | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-2 3/4-SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-3-SB | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/4-SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/2-SB | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | ①1/4 | 4200 | 31625 | 22800 |
CCFE-4-SB | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | ①1/4 | 5000 | 44770 | 29985 |
Caratteristiche
I cuscinetti eccentrici del seguicamma del perno comprende la struttura compatta multipla, l'alta accuratezza girante, le grandi varietà, la vasta adattabilità e l'installazione facile e possono sopportare l'alto carico radiale e determinato carico di scossa ed è ampiamente usate in macchina utensile, metallurgico, tessuto e macchina da stampa, linee di trasformazione ed ecc.
I cuscinetti eccentrici del seguicamma del perno è composto di anello esterno lavorato della spesso-parete, rulli dell'ago o insiemi cilindrici del rullo, o rullo dell'ago di orientamento della gabbia o del complemento completo, anello o bullone interno e guarnizione.
