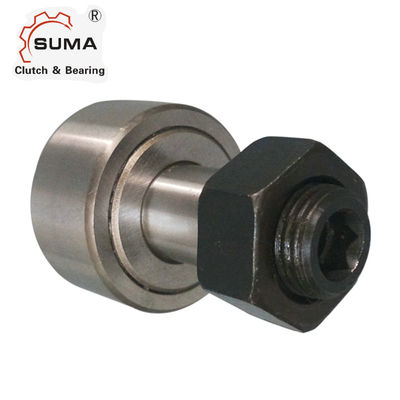

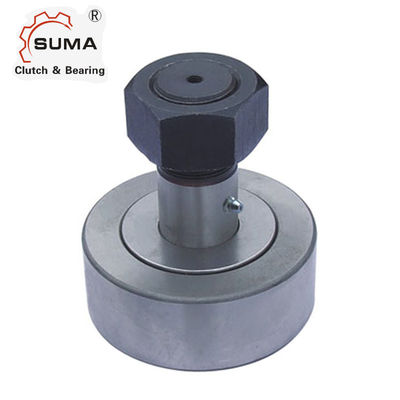

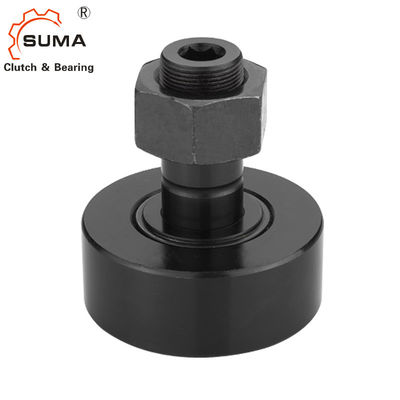

CF-1/2-N-SB fissano metallurgico il seguicamma eccentrico
Caratteristiche
Il perno ha una boccola spinta su che ha un diametro esterno eccentrico.
Ciò tiene conto orientabilità durante l'installazione eliminare tutto il contraccolpo che la gamma regolabile per un cuscinetto eccentrico è due volte quella dell'eccentricità.
Dimensioni e capacità
Dissigilli no. | Sigillato no. | Diametro del rullo (RD) |
Rullo Larghezza (W) |
Diametro del perno. (Deviazione standard) |
Perno Lgth (SL) |
Min Thrd Lgth (TL) |
Indennità Fili |
Lub Fiting Dimensione (F) |
Recom Toque |
Elettricità statica Capacità libbre |
Dinamico Cpacity libbre |
CF-1/2-N-B | CF-1/2-N-SB | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 15 | 720 | 620 | |
CF-1/2-B | CF-1/2-SB | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-9/16-B | CF-9/16-SB | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-5/8-N-B | CF-5/8-N-SB | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/4-28 | 35 | 1065 | 930 | |
CF-5/8-B | CF-5/8-SB | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 35 | 1215 | 955 | |
CF-11/16-B | CF-11/16-SB | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 95 | 1215 | 955 | |
CF-3/4-B | CF-3/4-SB | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
CF-7/8-B | CF-7/8-SB | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
CF-1-B | CF-1-SB | 1 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/8-B | CF-1 1/8-SB | 1,125 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 | 3060 | 2225 |
CF-1 1/4-B | CF-1 1/4-SB | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
CF-1 3/8-B | CF-1 3/8-SB | 1,375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
CF-1 1/2-B | CF-1 1/2-SB | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
CF-1 5/8-B | CF-1 5/8-SB | 1,625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
CF-1 3/4-B | CF-1 3/4-SB | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
CF-1 7/8-B | CF-1 7/8-SB | 1,875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
CF-2-B | CF-2-SB | 2 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
CF-2 1/4-B | CF-2 1/4-SB | 2,25 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 2250 | 10570 | 8090 |
CF-2 1/2-B | CF-2 1/2-SB | 2,5 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
CF-2 3/4-B | CF-2 3/4-SB | 2,75 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
CF-3-B | CF-3-SB | 3 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
CF-3 1/4-B | CF-3 1/4-SB | 3,25 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
CF-3 1/2-B | CF-3 1/2-SB | 3,5 | 2 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 | 31625 | 22800 |
CF-4-B | CF-4-SB | 4 | 2,25 | 1,5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 | 44770 | 2998 |
