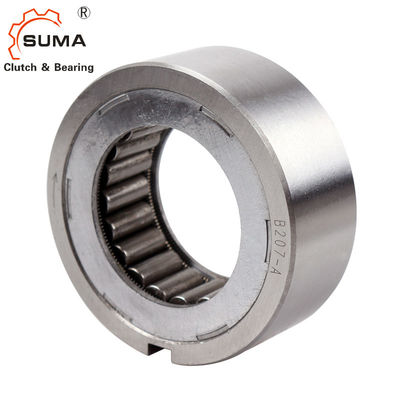

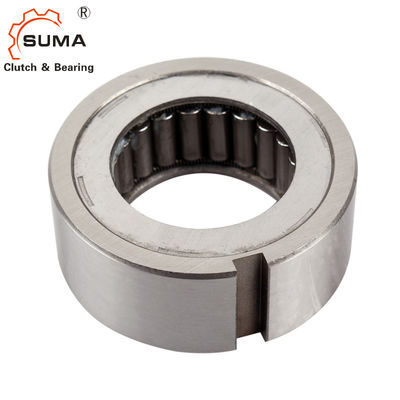

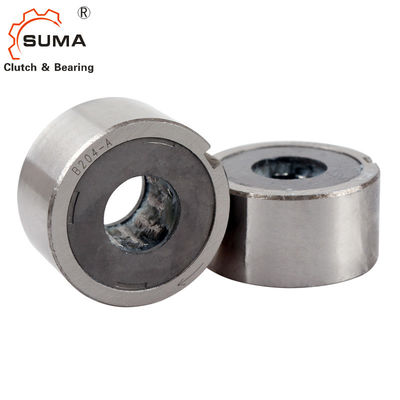

Frizione di modo di B205 B206 B207 uno che sopporta la frizione della camma dell'arresto
Installazione ed uso
1. La frizione della camma di 200 serie è asse montata, in modo dall'asse su cui la frizione è montata deve essere indurita al millimetro di profondità di caso di Rc 56-60 e 1,5 dopo la molatura. Frantumazione a rivestimento 1.5S (16micro-inch). La conicità di questa asse non dovrebbe superare 0,01 millimetri per 50mm.
2. Per installazione della frizione, monti la frizione con i cuscinetti ad entrambi i lati o da un lato per ottenere la concentricità fra l'asse e la corsa esterna della frizione e prendere i carichi di spinta o radiali che possono lavorare alla corsa esterna o all'asse. Vedi l'esempio dell'installazione.
3. La frizione dovrebbe essere montata sull'asse girandola nella direzione segnata dalla freccia
indicato sul piatto di frizione. Non si applichi la scossa alla frizione martellando.
4. Le frizioni hanno gli stessi diametri esterni dei cuscinetti indicati nella tavola qui sopra. La tolleranza alesata dell'alloggio in cui la frizione è montata dovrebbe essere all'interno della gamma indicata nella tavola qui sotto.
5. Per indirizzamento, la lubrificazione a olio è raccomandata.
6. la concentricità del foro e dell'asse d'abitazione dovrebbe essere all'interno di 0,05 millimetri.
7. il profilo chiave dovrebbe essere conforme a JIS B1301-1959.
Dimensioni e capacità
Modello |
Capacità di coppia di torsione (N.m) |
Coppia di torsione di resistenza (N.m) |
Massimo. Invadere (r/min) | Max.Idexing (ciclo/min) | (+0 - -0,6) | B | Scanalatura | Con JIS che sopporta no. |
Asse Dia. C (+0 - -0,025) |
Peso (chilogrammo) |
|
Asse | Corsa esterna | ||||||||||
B203 | 39,2 | 0,1 | 2400 | 500 | 150 | 25 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16,51 | 0,23 |
B204 | 58,8 | 0,1 | 2400 | 500 | 150 | 25 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B2010 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1 |
B2011 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1,4 |
B2012 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1,8 |
B2013 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2,3 |
B2014 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2,4 |
