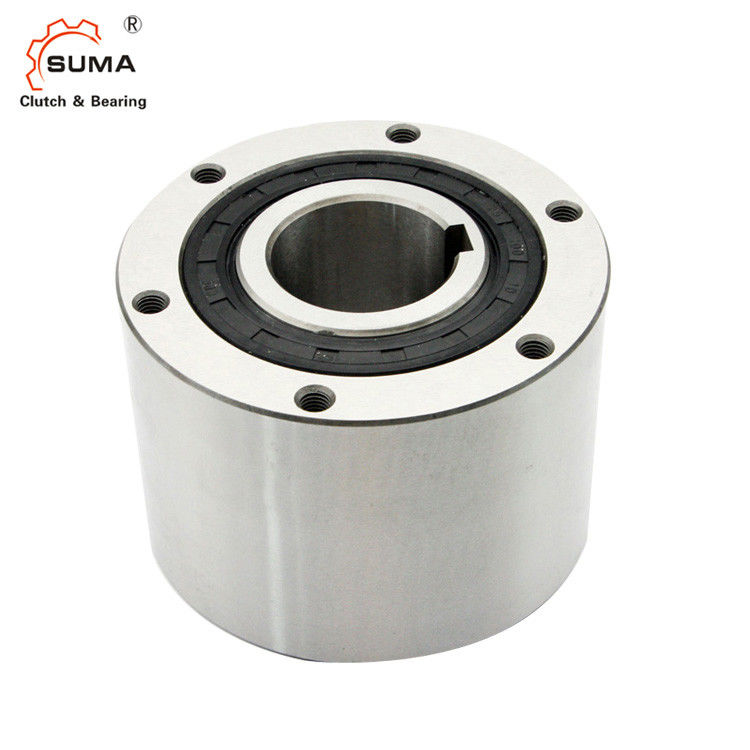

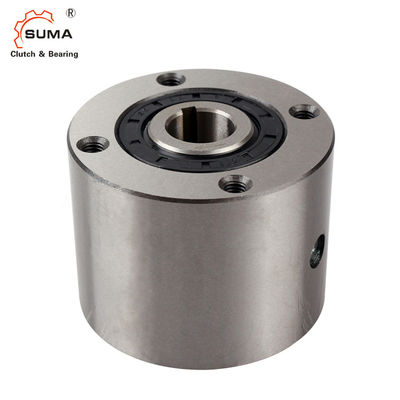

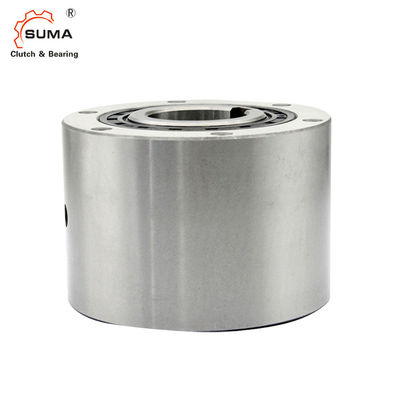

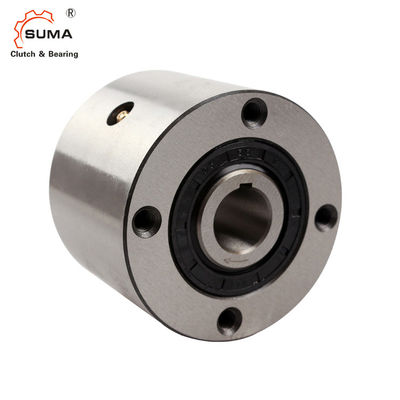

La misura di stampa MX22 80MM guida in folle il cuscinetto della frizione della camma 1200RPM
Nel montare la frizione su un'asse, applichi la pressione all'estremità della corsa interna della frizione, ma mai alla corsa esterna.
La selezione adeguata della frizione della camma fornisce la prestazione d'indicizzazione accurata. Un dispositivo di frenatura e un dispositivo backstopping possono anche essere richiesti per la prestazione più accurata.
La tolleranza del foro del hub dovrebbe essere H6 o H7.
Dimensioni e capacità
Modello | Coppia di torsione Capacità |
Massimo. Indirizzamento |
Dimensione di foro | B (h7) |
C | PCD D |
E | F | S |
Lubrificazione Passo |
Inerzia Interno Corsa |
Resistenza Coppia di torsione |
Olio | Peso | ||
Diametro. | Scanalatura | |||||||||||||||
(N·m) | (ciclo/min) | (chilogrammo·m2) | (N·m) | (ml) | (chilogrammo) | |||||||||||
MX22 | 78,4 | 1200 | 22 | 6 × 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3,3 |
MX35 | 235 | 1200 | 35 | 10 ×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1,36 | 110 | 6,4 |
MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0,00275 | 2,68 | 190 | 10,6 |
MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0,013 | 5,15 | 340 | 21,3 |
Montaggio ed accoppiamento
Installazione ed uso
1. Per installazione, inserisca la frizione nel foro del hub di una puleggia, di un ingranaggio, o di un braccio di coppia di torsione ed avviti i bulloni (alta tensione) nei fori filettati nel fronte dell'estremità della frizione. Vedi l'illustrazione a destra.
2. Una misura di stampa è richiesta per le frizioni di serie del MX per l'indicizzazione delle applicazioni, ma non supera 0,025 millimetri quando montaggio di stampa.
3. regoli il lato della chiave per misura strettamente la scanalatura, ma permetta uno spazio fra la cima della chiave e la scanalatura.
