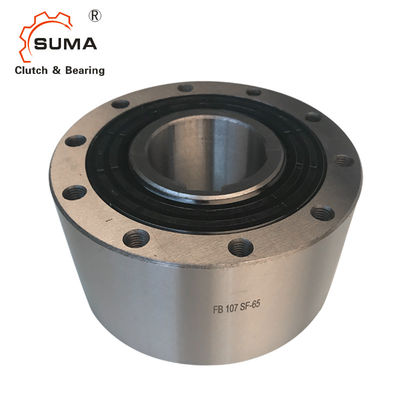

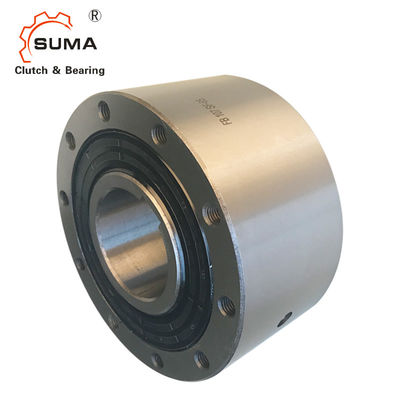

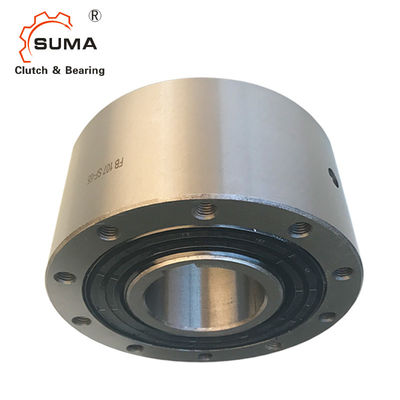

FB37 One Direction ad alta velocità che sopporta la frizione della camma dell'arresto
Caratteristiche
Completo guida in folle il FB
per la bullonatura al fronte con gli sprags, disponibile in quattro tipi
Guida in folle il FB sono sprag sigillato guida in folle con i cuscinetti a sfera. Sono ripieno petrolio e pronto per l'istallazione forniti. Guida in folle il FB sono usati come:
Arresti del ➧
➧ che invade le frizioni
L'indirizzamento del ➧ guida in folle
Dimensioni e capacità
Fre ewh dimensione dell'anguilla |
Ty pe |
Nom tor di inal que |
M. freew dell'anello talloni funzionamenti min-1 |
ascia. velocità freew dell'anello talloni funzionamenti min-1 |
Ty pe |
Nom tor di inal que |
Velocità massima freew dell'anello talloni funzionamenti min-1 |
Esterno freew dell'anello talloni funzionamenti min-1 |
Ty pe |
Nom tor di inal que |
Sprag sollevamento fuori a locanda er SPE dell'anello ed min-1 |
Velocità massima freew dell'anello talloni funzionamenti min-1 |
Ou dri dell'anello del ter ves min-1 |
Ty pe |
Nom tor di inal que |
Sprag decollo a esterno velocità min-1 dell'anello |
Velocità massima freew dell'anello talloni funzionamenti min-1 |
FB24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5500 | |||||||||
FB29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4000 | |||||||||
FB37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2600 | La CZ | 110 | 850 | 3 000 | |||||
FB44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2200 | DX | 130 | 860 | 1 900 | 344 | La CZ | 180 | 800 | 2 600 |
FB57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 |
FB72 | SF | 1250 | 1 120 | 1 600 | SFT | 1250 | 1 120 | 1600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 |
FB82 | SF | 1800 | 1 025 | 1450 | SFT | 1800 | 1 025 | 1450 | DX | 1000 | 670 | 1 050 | 268 | SFZ | 1700 | 1 450 | 1 600 |
FB107 | SF | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 1 300 | 1 350 |
FB127 | SF | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1 200 | 1 200 |
FB140 | SF | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1 150 |
FB200 | SF | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 |
FB270 | SF | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | UX | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 |
FB340 | SF | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | |||||||||
FB440 | SF | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
La coppia di torsione ereditaria massima è 2 volte la coppia nominale specificata.
Guidi in folle la dimensione | millimetro | millimetro | Foro Millimetro standard |
rosso millimetro |
millimetro | millimetro massimo | D millimetro | F millimetro |
G ** | H millimetro | L millimetro |
T millimetro |
Z ** |
Peso chilogrammo |
||
FB24 | 12 | 14* | 14* | 62 | 1,0 | M. 5 | 8 | 50 | 51 | 3 | 0,9 | |||||
FB 29 | 15 | 17* | 17* | 68 | 1,0 | M. 5 | 8 | 52 | 56 | 3 | 1,1 | |||||
FB37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | M. 6 | 10 | 48 | 65 | 4 | 1,3 | ||
FB44 | 20 | 22 | 25* | 25* | 90 | 0,5 | M. 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
FB57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | M. 8 | 12 | 65 | 88 | 6 | 2,8 | |||
FB72 | 35 | 38 | 40 | 42* | 42* | 125 | 1,0 | M. 8 | 12 | 74 | 108 | 12 | 5,0 | |||
FB82 | 35 | 40 | 45 | 50* | 50* | 135 | 2,0 | M. 10 | 16 | 75 | 115 | 12 | 5,8 | |||
FB107 | 50 | 55 | 60 | 65* | 65* | 170 | 2,5 | M. 10 | 16 | 90 | 150 | 10 | 11,0 | |||
FB127 | 50 | 60 | 70 | 75* | 75* | 200 | 3,0 | M. 12 | 18 | 112 | 180 | 12 | 19,0 | |||
FB140 | 65 | 75 | 80 | 90 | 95* | 250 | 5,0 | M. 16 | 25 | 150 | 225 | 12 | 42,0 | |||
FB200 | 110 | 120 | 120 | 300 | 5,0 | M. 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
FB270 | 140 | 150 | 400 | 6,0 | M. 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
FB340 | 180 | 240 | 500 | 7,5 | M. 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
FB440 | 220 | 300 | 630 | 7,5 | M. 30 | 40 | 315 | 560 | 24 | 510,0 |
Scanalatura secondo BACCANO 6885, tolleranza della larghezza JS10 della scanalatura.
* scanalatura secondo BACCANO 6885, tolleranza della larghezza JS10 della scanalatura.
** Z = numero dei fori filettati G sul cerchio T. del passo.
Montaggio ed accoppiamento
Montaggio
La parte del collegamento del cliente è sul diametro esterno D e poi si è serrata sopra al fronte. La tolleranza dell'asse deve essere iso h6 o j6 e la tolleranza del diametro pilota D della parte del collegamento devono essere iso H7 o J7.
Esempio per ordinare
Guidi in folle la dimensione il FB 72, tipo con il decollo Z dello sprag e 38 millimetri alesano, FB 72 LZ, d = 38 millimetri
Nell'ordinare guidi in folle la dimensione il FB 340 e FB440, anche specificare prego la direzione guidante in folle dell'anello interno una volta osservato nella direzione X: in senso antiorario liberamente o in senso orario libero
