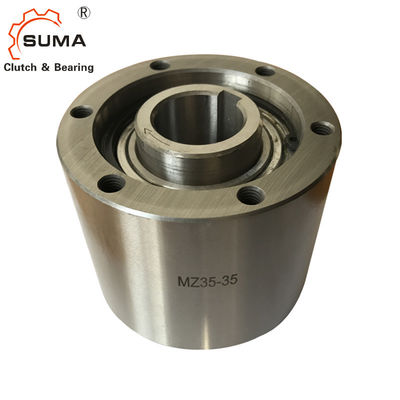

Modo MZ20 uno che invade la frizione della camma per la macchina da stampa
  • Modo MZ20 uno che invade la frizione della camma per la macchina da stampa
  • Modo MZ20 uno che invade la frizione della camma per la macchina da stampa
  • Modo MZ20 uno che invade la frizione della camma per la macchina da stampa
  • Modo MZ20 uno che invade la frizione della camma per la macchina da stampa
  • Modo MZ20 uno che invade la frizione della camma per la macchina da stampa
Modo MZ20 uno che invade la frizione della camma per la macchina da stampa

Modo MZ20 uno che invade la frizione della camma per la macchina da stampa

Luogo di origine La Cina
Marca SUMA
Certificazione ISO SGS
Numero di modello MZ20
Dettagli del prodotto
Nome di prodotto:
Invadere frizione che sopporta MZ20
Sopportare di sostegno:
Sì
Materiale:
Sopportare GCr15 d'acciaio
DIMENSIONE:
20*80*67mm
Capacità di coppia di torsione:
323Nm
Garanzia:
1 anno
Pacchetto:
Contenitore di cartone/scatola di legno
OEM:
accetti
Evidenziare:

Invadere i cuscinetti su ordine

,

Cuscinetti su ordine MZ20

,

Cuscinetti su ordinazione MZ20

Termini di trasporto & di pagamento
Quantità di ordine minimo
1
Prezzo
USD90-USD120 PER PIECE
Imballaggi particolari
Contenitore di cartone/scatola di legno
Tempi di consegna
7-15 giorni
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Descrizione di prodotto

Modo MZ20 uno che invade la frizione della camma per la macchina da stampa



Caratteristiche

Il tipo MZ è sigillata, tipo dello sprag guida in folle, sopportare di sostegno facendo uso di due 60. Le serie di .ZZ ungono i cuscinetti lubrucated. Le unità sono grasso consegnato hanno lubrificato pronto per l'istallazione. Le unità del MZ sono intese come multiuso, essere utilizzato nei vari applicatoins. Una disposizione di montaggio tipica è indicata alla seguente pagina. La corsa interna è chiusa a chiave all'asse. Il diametro interno della corsa esterna dovrebbe essere usato come il registro di montaggio per le parti collegate (dente per catena, puleggia, ingranaggio, braccio di coppia di torsione…). La spina di montaggio dovrebbe essere a tolleranza g6.



Dati tecnici

Oggetto MZ20
Materiale GCr15
Diametro del foro. 20 millimetri
Diametro esterno. 80 millimetri
Larghezza 67 millimetri
Capacità di coppia di torsione 323 N.m
Coppia di torsione di resistenza 0,29 N.m
Peso 2 chilogrammi
Pacchetto Contenitore di cartone, scatola di legno o come vostri requisiti




Dimensioni e capacità

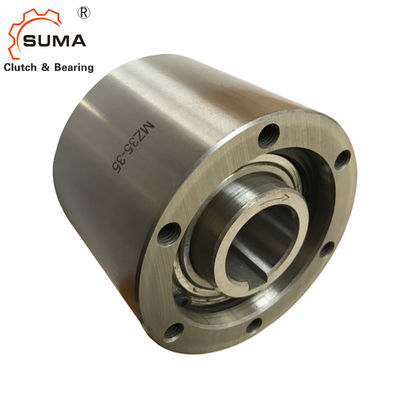

Modo MZ20 uno che invade la frizione della camma per la macchina da stampa 0

Modello

Capacità di coppia di torsione

(Nanometro)

Coppia di torsione di resistenza

(Nanometro)

Max Overrunning

(r/min)

Indirizzamento massimo

(ciclo/nin)



Foro

dimensione

C
B
F


E

(M6)
G
PCD
D
S
H-M No .of
Fori filettati
×Size il ×Pitch
Peso
(chilogrammo)
Corsa interna Corsa esterna Diametro.
(H7)

chiave

modo
MZ15 186 0,2 2200 900 150 15 5×2.3 62 60 68 25 47 5,5 58 10 6-M5×0.8 1,4
MZ17 215 0,2 2000 800 150 17 5×2.3 66 64 75 28 52 6,3 64 10 6-M5×0.8 1,8
MZ20 323 0,29 1900 700 150 20 6x2.8 67 65 80 30 55 7,6 68 12 6-M6×1.0 2,0
MZ30-22 735 0,39

1800



 500 150 22 6x2.8
82
80
100
45
75
8,9
88
16
6-M8×1.25
3,7
MZ30-25 25 8×3.3
MZ30 30 10×3.3
MZ35 1080 0,49 1700 300 150 35 10×3.3 87 85 110 50 80 8,7 95 16 6-M8×1.25 4,8
MZ45-40 1620 0,69 1700 300 150 40 12×3.3 92
90
125
60
95
8,4
110
16
8-M8×1.25
6,2
MZ45 45 14×3.3
MZ60-50 2110 0,98 1600 250 150 50 14×3.8 102 100
155
80
125
9,1
140
16
8-M8×1.25
10,2
MZ60-55 55 16×4.3
MZ60 60 18×4.4
MZ70-65 3040 1,27 1300 250 150 65 18×4.4
105
103
175
95
145
8,6
162
16
8-M8×1.25
13,2
MZ70 70 20×4.9



Montaggio ed accoppiamento

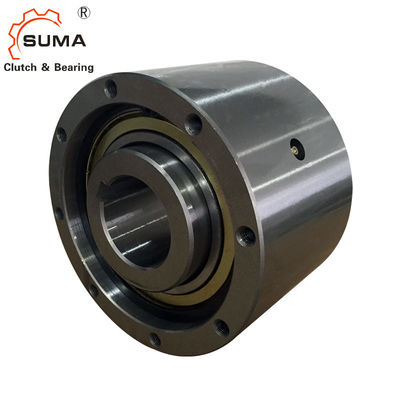

Modo MZ20 uno che invade la frizione della camma per la macchina da stampa 1



Immagini

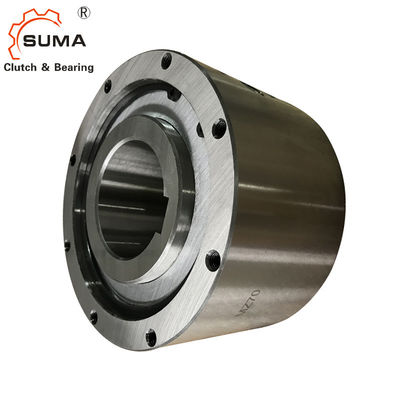

Modo MZ20 uno che invade la frizione della camma per la macchina da stampa 2

Modo MZ20 uno che invade la frizione della camma per la macchina da stampa 3
