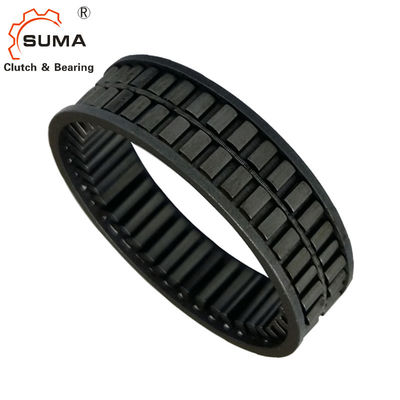

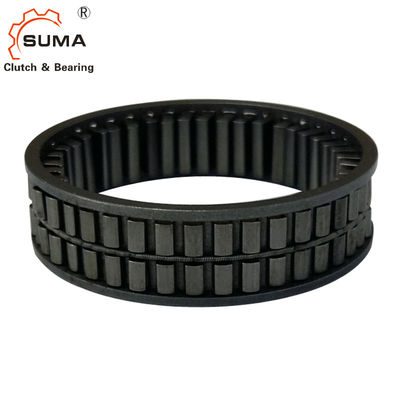

Cuscinetti su ordinazione di dimensione della frizione di modo dello Sprag uno dell'acciaio GCr15 di 15*23*11MM FE423Z
Caratteristiche
Il tipo dello Sprag guida in folle le frizioni con una gabbia di plastica nella loro progettazione standard è inoltre disponibile come progettazione speciale con una gabbia d'acciaio a richiesta.
Gli sprags sono spaziati uniformemente intorno alla circonferenza della gabbia dell'elemento dell'inserzione.
La gabbia dell'elemento dell'inserzione non contatta le corse interne o esterne; Rimane assolutamente loadfree nell'ambito di tutta l'applicazione.
Temperatura di funzionamento:
La valutazione dichiarata della temperatura è per una gabbia stampaggio ad iniezione. La valutazione della temperatura massima è 170°C per una gabbia d'acciaio.
Gabbia d'acciaio: massimo 170 gradi
Gabbia di plastica: massimo 140 gradi
Dati tecnici
Modello | FE423Z FE423Z2 |
Coppia di torsione (nanometro) | 62 |
Invadendo velocità (RPM) | 9200 |
Dimensione della corsa interna (millimetri) | 15 |
Dimensione esterna della corsa (millimetri) | 23 |
Spessore (millimetri) | 11 |
Peso (chilogrammi) | 0,009 |
Dimensioni e capacità
Leggenda di disegno:
d = diametro interno D = diametro esterno W = larghezza T = coppia di torsione velocità di rotazione = di n
Designazione |
d [millimetro] |
D [millimetro] |
W [millimetro] |
Tnom [Nanometro] |
nmax [RPM] |
Peso [chilogrammo] |
Oggetto no. |
FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
Designazione |
d [millimetro] |
D [millimetro] |
W [millimetro] |
Tnom [Nanometro] |
nmax [RPM] |
Peso [chilogrammo] |
Oggetto no. |
FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40.900 | 0,002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34.900 | 0,003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0,003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18.900 | 0,005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0,007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5.400 | 0,012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0,013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0,014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0,016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0,017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0,019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0,020 | 300502 |
