Guidi in folle COME sopportare di modo della frizione di Sprag degli SST GCr15 del NSS una

Informazioni di base
Luogo di origine: La Cina
Marca: SUMA
Certificazione: ISO SGS
Numero di modello: AS25 NSS25 TSS25
Quantità di ordine minimo: 1
Prezzo: USD7-USD12 PER PIECE
Imballaggi particolari: Contenitore di cartone
Tempi di consegna: 5-7 giorni
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione: 1000pcs al mese
Nome di prodotto: Una frizione di modo che sopporta AS25 NSS25 TSS25 Materiale: GCr15 che sopporta acciaio
Capacità di coppia di torsione: 56Nm Velocità di rotazione: 2900rpm
Garanzia: 1 anno DIMENSIONE: 25*52*15 mm
PESO SPECIFICO: 0.14kg OEM: accetti
Evidenziare:

Il NSS innesta un sopportare di modo

,

Sopportare di modo della frizione di Sprag una

,

Tipo frizione dello sprag GCr15

Guidi in folle COME sopportare di modo della frizione di Sprag degli SST GCr15 del NSS una

Caratteristica

Il tipo COSÌ è un tipo del rullo guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. Nominali fuori delle dimensioni sono lo stessi delle serie 62… cuscinetti a sfera.
Una disposizione tipica è di installare questo tipo accanto ad un cuscinetto di serie 62 all'interno delle stesse tolleranze di posizione, come indicato alla seguente pagina. La corsa interna è chiusa a chiave all'asse (eccetto un foro da 6 millimetri).
La corsa esterna ha una tolleranza positiva r6 per dare una stampa ha andato d'accordo un alloggio H7. L'alloggio esterno deve essere abbastanza forte
Per non espandersi dopo l'assemblea. Questa progettazione può accettare un cattivo allineamento assiale della corsa interna ed esterna di ± S/2.

Dati tecnici

Nome di prodotto un cuscinetto della frizione di modo
Modello AS25 NSS25
Materiale Acciaio al cromo GCr15
Diametro interno 25mm
Diametro esterno 52mm
Capacità di coppia di torsione 56Nm
Peso 0.14kg
Pacchetto Contenitore di cartone/scatola di legno
Termini di pagamento TT. L/C, D/A, D/P, Western Union
Termine di consegna 10-15 giorni

Dimensioni e capacità



Tipo Dimensione Coppia di torsione Invadere le velocità Dimensioni Peso Coppia di torsione di resistenza
ASSE (NSS) dH7 TKN1) nimax2) namax3) Dr6 D5 L s e f
[millimetro] [Nanometro] [min-1] [min-1] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [chilogrammo] [Ncm]
6 2,1 5000 7500 19 15,8 6 0,3 0,6 0,3 0,01 0,18
8 3,8 4300 6500 24 20 8 1,3 0,6 0,6 0,02 0,24
10 6,8 3500 5200 30 25,9 9 1,3 0,6 0,6 0,03 0,36
12 13 3200 4800 32 28 10 1,3 0,6 0,6 0,04 0,48
15 14 2800 4300 35 31 11 1,4 0,6 0,6 0,05 0,7
20 40 2200 3300 487 40 14 2,4 0,8 0,8 0,12 1,4
25 56 1900 2900 52 45,9 15 2,4 0,8 0,8 0,14 2,4
30 90 1600 2400 62 55 16 2,4 0,8 1 0,22 7,8
35 143 1300 2000 72 64 17 2,5 0,8 1 0,31 9
40 185 1200 1800 80 72 18 2,5 0,8 1 0,39 10
45 218 1000 1600 85 77 19 2,5 1,2 1 0,44 11
50 230 950 1500 90 82 20 2,5 1,2 1 0,49 13
55 308 800 1300 100 90 21 2,5 1,2 1 0,66 14
60 508 700 1100 110 100 22 2,5 1,2 1,5 0,81 26
80 1063 600 900 140 128 26 2,5 1,2 1,5 1,41 58

COME .jpg

NOTE:
AS6 senza scanalatura. ØD = -0-0,009
Scanalatura AS8-12 a BACCANO 6885,1.
Altre dimensioni a BACCANO 6885,3
1) × massimo 2 T KN di T =
2) Eccedenze della corsa interna
3) Eccedenze esterne della corsa
Le dimensioni di montaggio sono identiche alla serie 62 dei cuscinetti a sfera

Montaggio dell'esempio

COME .jpg

Immagini

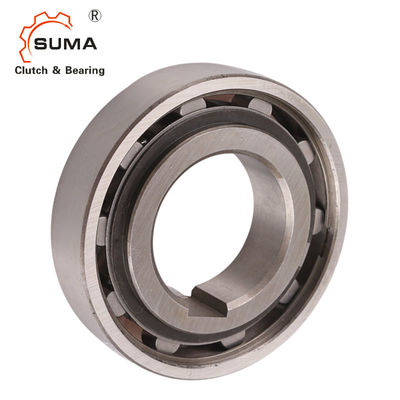

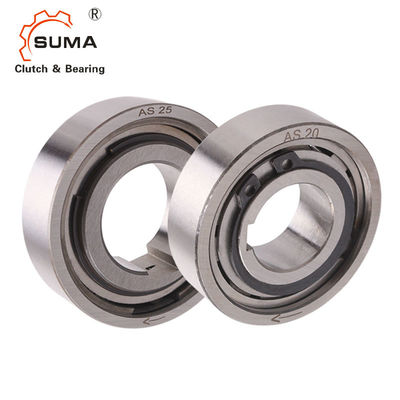

  Guidi in folle COME sopportare di modo della frizione di Sprag degli SST GCr15 del NSS una 2

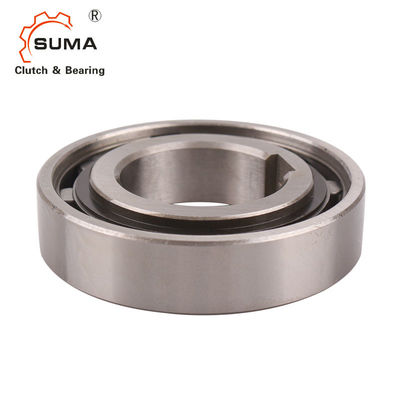

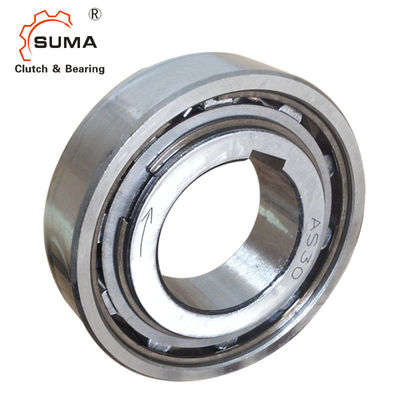

Guidi in folle COME sopportare di modo della frizione di Sprag degli SST GCr15 del NSS una 3
