Un cuscinetto della frizione di modo
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | AA20 |

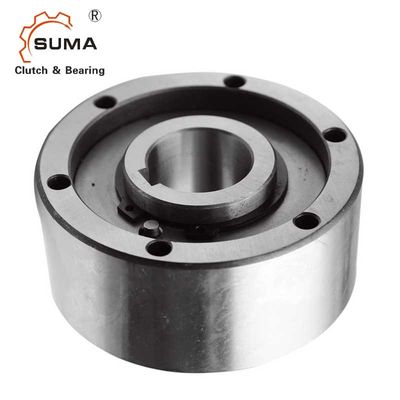

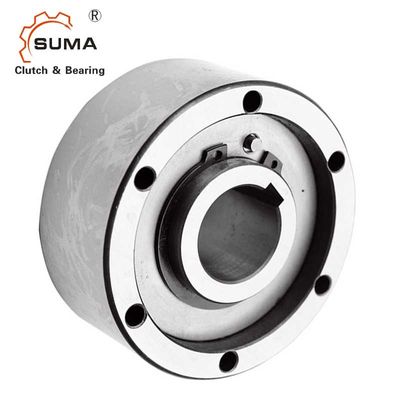

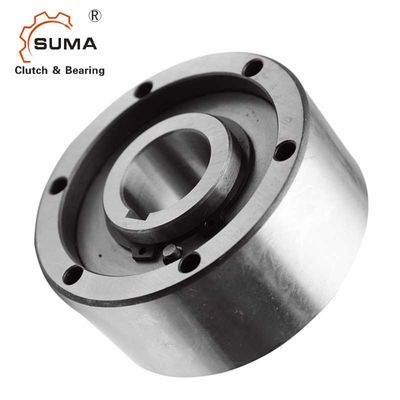

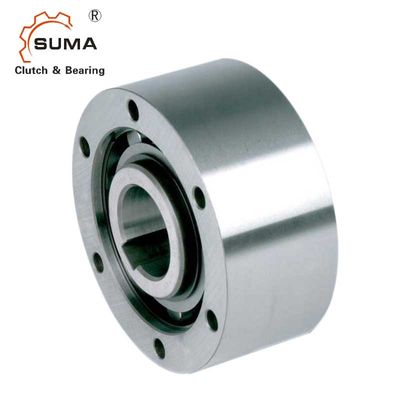

AA20 cuscinetto della frizione di modo dell'arresto uno
Caratteristiche
L'aa è un tipo del rullo guida in folle il non cuscinetto di sostegno.
I cuscinetti sono richiesti per sostenere i carichi assiali e radiali.
La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione.
Dati tecnici
| SPECIFICAZIONE | |
| Nome di prodotto | Cuscinetto del reattore di aa |
| Modello | AA20 |
| Materiale | GCr15 |
| Diametro interno | 20mm |
| Diametro esterno | 68mm |
| Spessore | 34mm |
| Capacità di coppia di torsione | 146Nm |
| Coppia di torsione di resistenza | 8.4Ncm |
| Corsa interna che invade velocità | 2000r/min |
| Corsa esterna che invade velocità | 3600r/min |
| Peso | 0.7kg |
| Struttura | Tipo del rullo |
| Applicazione | Macchina tessile, fan, ventilatori, stampatrice |
| Pacchetto | Contenitore di cartone, scatola di legno o su misura |
| Termini di pagamento | TT. L/C, D/A, D/P, Western Union, Paypal |
| Termine di consegna | 2-4 giorni per il campione, 7 giorni per grande ordine |
Dimensioni e capacità
| Dimensione | TK1 | Invadere le velocità | Peso |
Resistenza coppia di torsione |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (chilogrammo) | TR | |
| (millimetro) | (Nanometro) | (min-1) | (min-1) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTE
1) × massimo 2 T KN di T =
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
Scanalatura a BACCANO 6885,1
Montaggio ed accoppiamento
