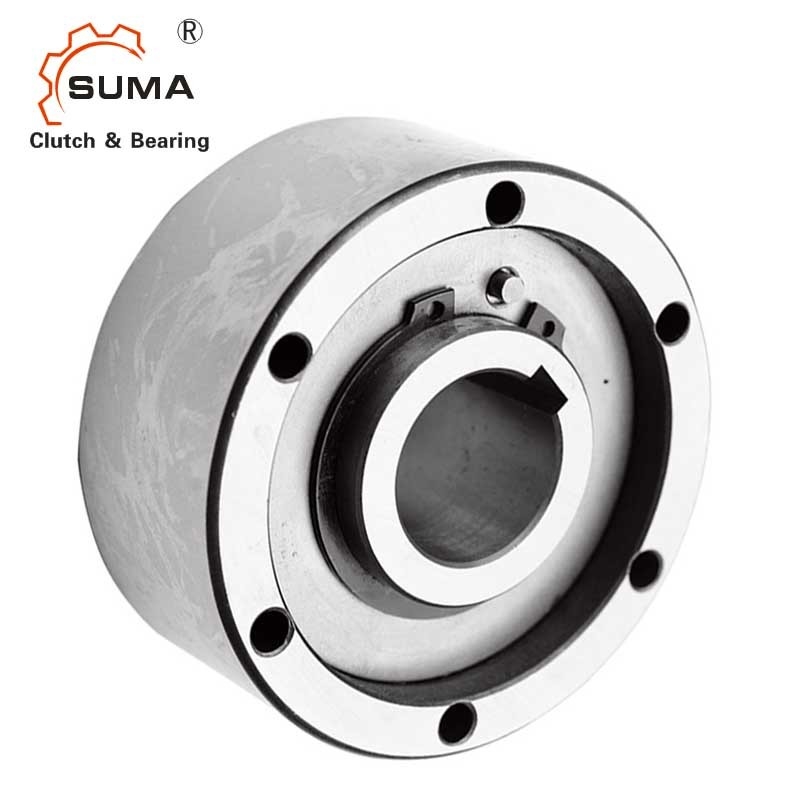

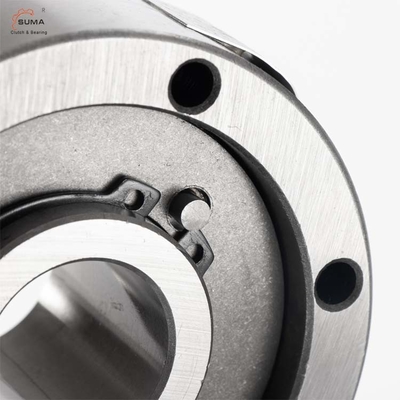

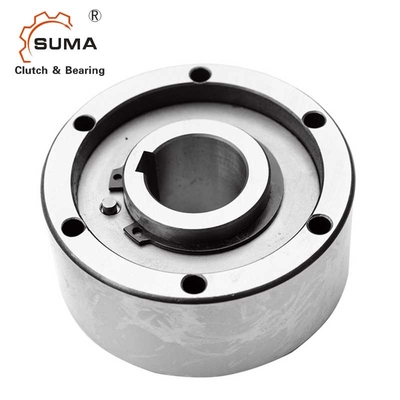

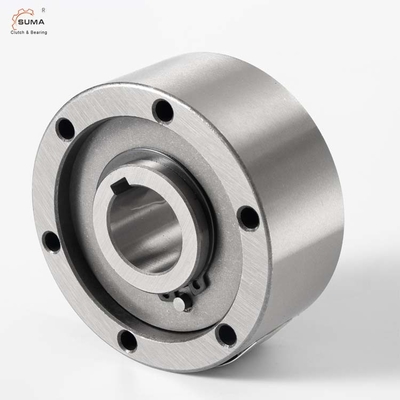

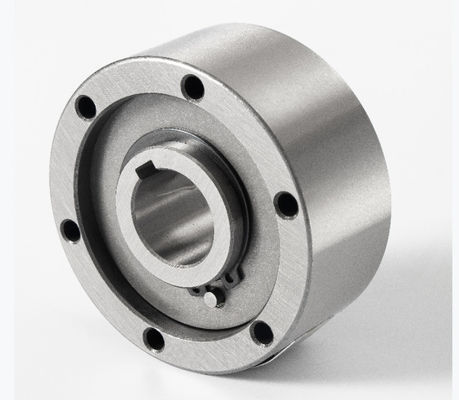

AA50 AA60 Cuscinetto a ruote frontali a rulli, supporto di schiena, cuscinetto a frizione a senso unico
Caratteristiche
AA è un tipo di rullo a ruota libera non supportato da cuscinetti.
I cuscinetti sono necessari per sostenere carichi assiali e radiali.
L'impianto deve inoltre fornire lubrificazione e tenuta.
Dati tecnici
Classificazione: | |
Nome del prodotto | Cuscinetto del motore AA |
Modello | AA20 |
Materiale | GCr15 |
Diametro interno | 20 mm |
Diametro esterno | 68 mm |
Spessore | 34 mm |
Capacità di coppia | 146Nm |
Torsione di trazione | 8.4Ncm |
Velocità di superamento della corsa interna | 2000 r/min |
Velocità di sovraccarico della gara esterna | 3600 r/min |
Peso | 00,7 kg |
Struttura | Tipo di rullo |
Applicazione | Macchine tessili, ventilatori, ventilatori, stampanti |
Pacco | Scatola di cartone, scatola di legno o personalizzata |
Condizioni di pagamento | TT. L/C, D/A, D/P, Western Union, Paypal |
Tempo di consegna | 2-4 giorni per il campione, 7 giorni per il grande ordine |
Dimensioni e capacità
Dimensione | TK1 | Velocità di superamento | Peso |
Trascinare coppia |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
(mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
Articolo 1
1) T max = 2 × T KN
2) Superamento della razza interna
3) Superamento della razza esterna
Capo della DIN 6885.1
Montaggio e accoppiamento
Immagini
