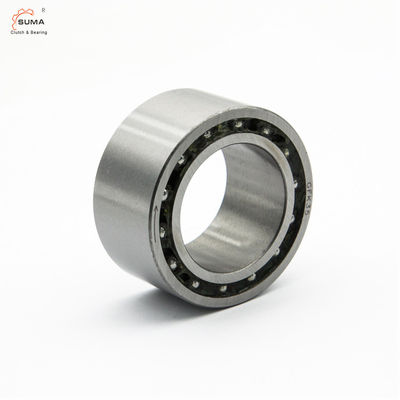

GFK25 FGK25 Freewheel unidirezionale di frizione backstop
Cuscinetti di frizione per macchine da imballaggio
Caratteristiche dei cuscinetti unidirezionali GFK
GFK20 Overrunning Clutch Può essere utilizzato come:
1.sovraccoppiamento
2. backstop frizione
3.anello di indicizzazione
Dimensioni e capacitàGFK cuscinetti a senso unico
Tipo | Dimensione |
TKN:1) |
Velocità di sovraccarico |
Portamento serie
|
Carichi | ||||||||
Altri motori Dyn. |
- Le palle Dyn. |
Altri motori Rapido. |
- Le palle Rapido. |
||||||||||
GFK |
d | nIMAX2) | namax3) | C | C | C0 | C0 | D | L | r | |||
[mm] | [Nm] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
Articolo 1
1) Tmax = 2 × TKN
2) Superamento della razza interna
3) Superamento della razza esterna
¢ Si rimanda alle istruzioni di montaggio e manutenzione pagine 16-19
Montaggio e accoppiamento diGFK cuscinetti a senso unico

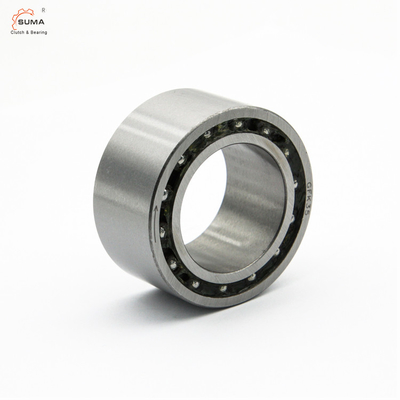

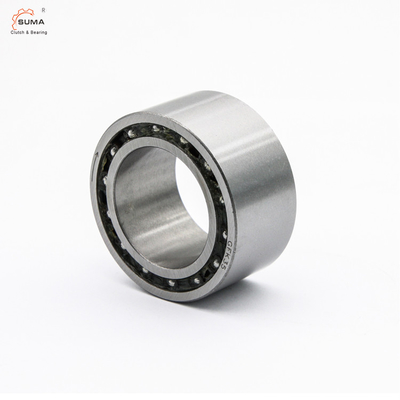

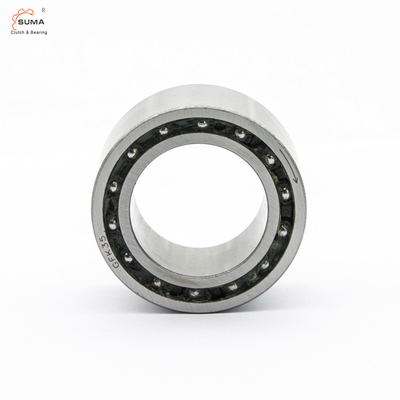

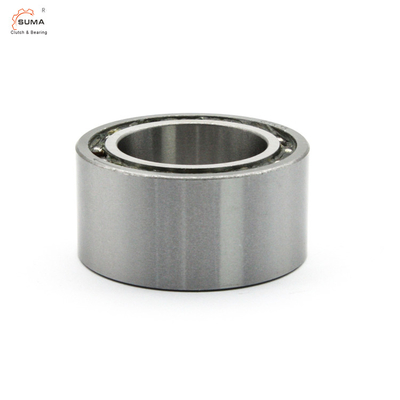

Immagini diGFK cuscinetti a senso unico
